任务流为一个或多个任务编排而成的任务组,采用有向无环图DAG(Directed acyclic graph)表达。您可以通过简单的拖拽和配置创建出十分复杂的调度任务。

前提条件

  • 数据库已登录。
    说明 管控模式为自由操作与稳定变更的数据库实例需要先登录,安全协同的数据库实例请忽略,更多关于管控模式的信息,请参见 管控模式
  • 支持的数据库类型,请参见支持的数据库类型与功能

设计编排任务

本章节介绍如何创建任务流并进行设计与编排,您可以在任务流中添加一个或多个任务。

  1. 登录新版DMS控制台
  2. 在页面顶部,选择全部功能 > 数据工厂 > 任务编排
  3. 任务编排页面的自由编排任务区域,单击新建任务流
  4. 新建任务流对话框,自定义填写任务流名称描述后,单击确认
  5. 将左侧任务类型中的目标任务类型拖拽到页面中的空白区域。
    说明 关于任务类型的更多信息,请参见 任务类型介绍

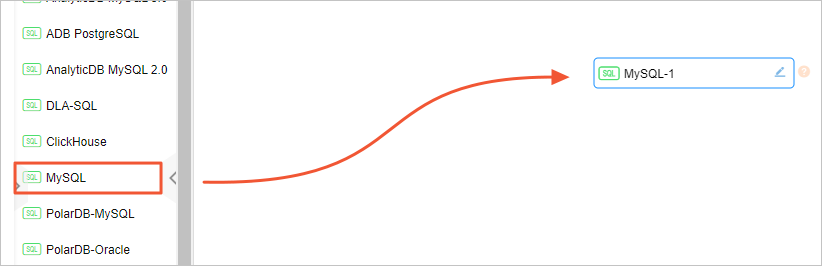

    拖曳任务
  6. 单击目标任务的任务重命名图标图标,进行重命名。
  7. 单击目标任务,并单击右侧的内容设置,编辑任务内容。
    编辑任务内容
    说明
    • 您可以拖动面板左侧的按钮调整编辑界面。
    • 若您在SQL中引用了变量,您可以单击SQL预览,验证SQL是否符合预期。更多关于变量的信息,请参见配置变量
    • 编辑完成后,您可以单击有效性查询,查询SQL是否可以执行。
    • 支持大部分数据库的SQL语法,请编写当前所选择数据库类型的SQL。
  8. 单击保存
  9. (此步骤为可选)在多任务中,将鼠标放在DAG图的任务上,单击圆点并拉出连接线,连接至目标任务。
    连接任务

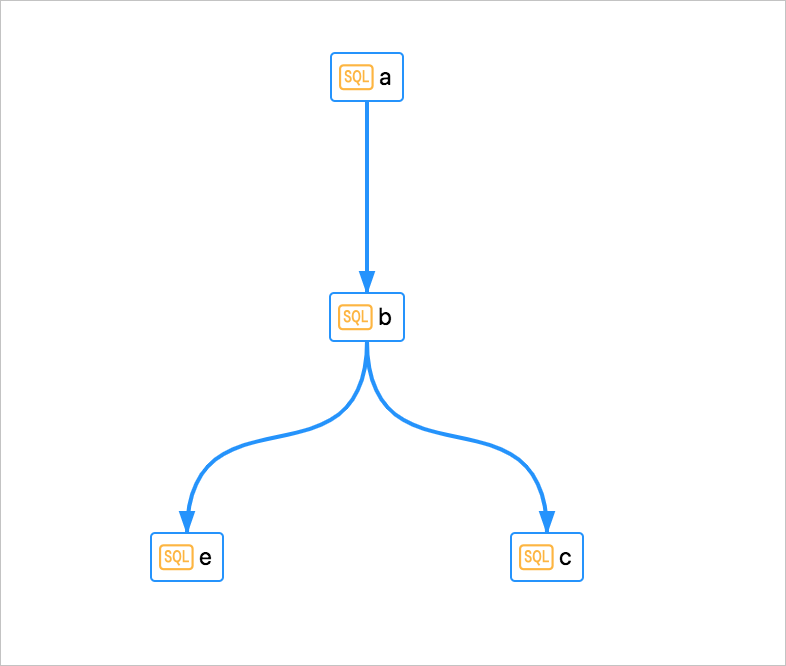

    您可以通过该方式将多个任务连接起来(形成任务流),设计任务执行的先后顺序。例如下图的执行顺序为:先执行 a,再执行 b,最后同步执行 ce任务流实例
    此时,您可以通过配置调度,使任务流定期或预约执行,更多信息,请参见 配置调度

    您也可以进行试运行操作,更多信息,请参见发布任务流

配置调度

任务流调度周期支持每月、每周、每天等多维度配置,您可以按需求选择调度周期。

  1. 在任务流页面,单击空白处。
  2. 在页面右侧,单击调度配置页签。
  3. 参考下表配置参数。
    表 1. 调度周期配置表
    配置项 说明
    调度类型 请选择调度类型,当前支持:
    • 周期调度
    • 调度一次
    说明 若您选择 调度一次,您仅需配置 具体时间即可。
    生效时间 请选择调度周期生效的区间,默认为1970-01-01~9999-01-01,表示一直生效。
    调度周期 请选择执行任务流的周期,目前支持小时的粒度调度。
    说明 若您选择的 调度周期为小时,您需要配置 定时调度参数。
    定时调度 支持的选项:
    • 指定开始时间间隔时间结束时间,该方式需要配置3个参数,参数说明如下:
      • 开始时间:执行任务流的开始时间。
      • 间隔时间:执行任务流的间隔时间,单位为小时。
      • 结束时间:执行任务流的结束时间。
      例如,配置开始时间为00:00、间隔时间为6小时、结束时间为20:59,系统将在0点、6点、12点、18点执行任务流。
    • 指定时间:选择执行任务流的目标时间点。

    仅当调度周期小时时显示该参数。

    指定时间 请根据您选择的调度周期选择执行时间。

    仅当调度周期时显示该参数。

    具体时间 请设置执行任务流的具体时间。

    仅当调度周期时显示该参数。

    cron表达式 系统会根据您配置的具体周期、时间进行联动展现。

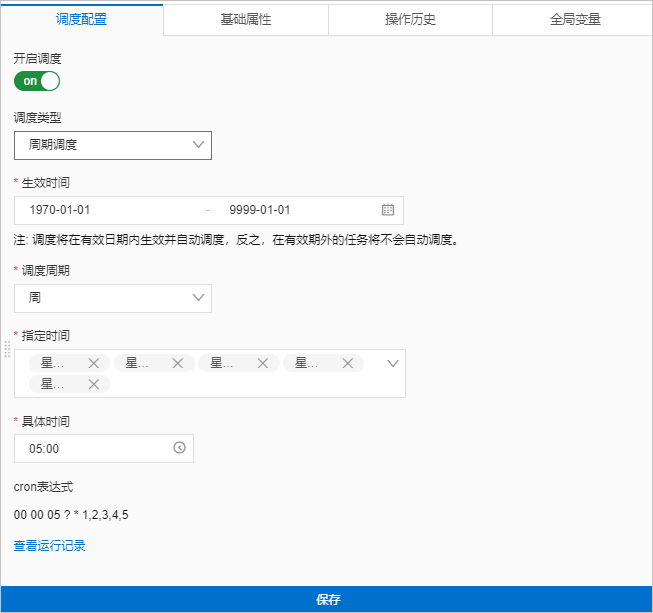

    例如下图表示:每个工作日的早上5点执行任务。

    调度配置
  4. 单击保存即可生效。

    您需要通过发布操作将最新的任务流发布至线上,更多信息,请参见发布任务流

配置基础属性

本章节向您介绍如何在任务流中配置任务流名称责任人相关人员等基础属性。

  1. 在任务流页面,单击空白处。
  2. 在页面右侧,单击基础属性页签。
  3. 参考下表配置参数。

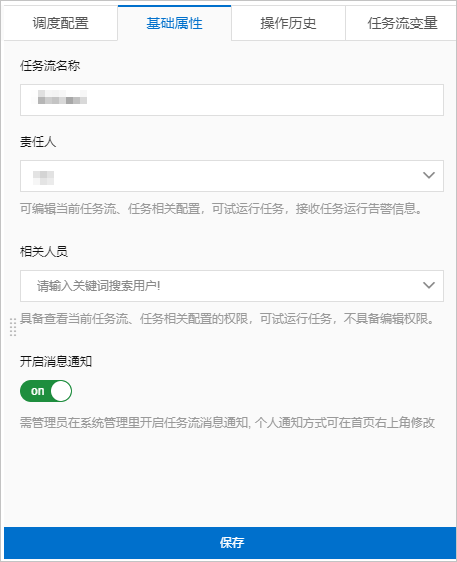

    任务流-基础属性配置
    配置项 说明
    任务流名称 设置任务流名称。
    责任人 请配置责任人责任人可编辑当前任务流、任务相关配置,可试运行任务,并接收任务运行告警信息。
    说明 如您需变更已发布任务流的 责任人:在变更 责任人后,需将该任务流重新发布一次,具体操作,请参见 发布任务流
    相关人员 请配置相关人员相关人员可查看当前任务流、任务相关配置的权限,可试运行任务,但无法编辑权限任务流。
    说明 DMS的管理员和DBA也默认具有 相关人员的基本权限,同时额外具备编辑 责任人的权限。
    开启消息通知 选择是否开启该条任务流的消息通知。
    说明 消息通知功能还需要您的DBA或管理员在系统管理中开启任务流消息通知,详情请参见 消息通知管理
  4. 单击保存即可生效。

    您需要通过发布操作将最新的任务流发布至线上,更多信息,请参见发布任务流

查看操作历史

本章节向您介绍如何查看任务流的所有变更操作历史。

  1. 登录新版DMS控制台
  2. 在任务流页面,单击空白处。
  3. 在页面右侧,单击操作历史页签,即可查看该任务流的所有更改操作。
    任务流-操作历史

后续步骤

发布任务流
