工艺路径是指企业生产某一种物料类型的产品或者半成品时候的加工路线。数字化工厂运营中心的工艺设计提供管理本企业工艺路径信息。

工艺路径管理

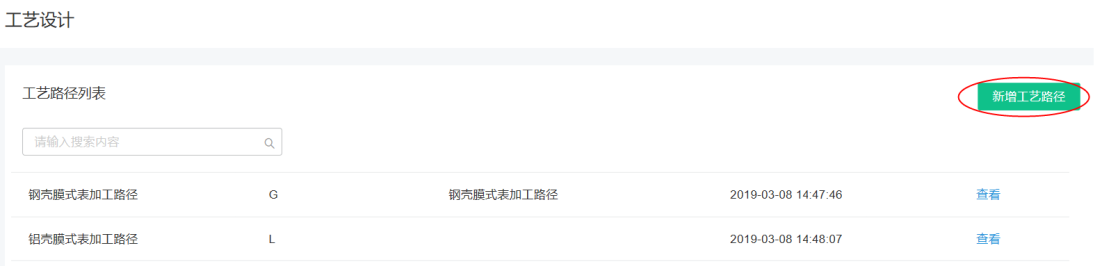

进入工艺设计模块,将列出已有的工艺路径,点击“新增工艺路径”。

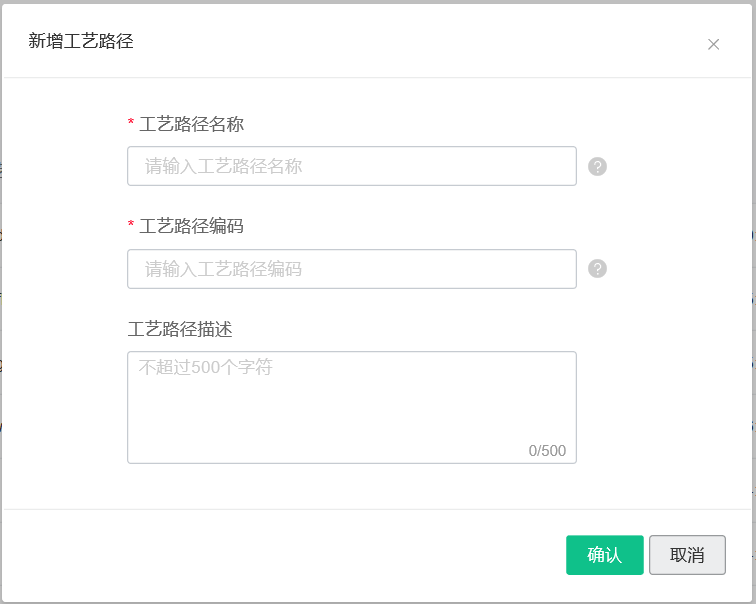

在弹出的新增工艺路径页面,输入工艺路径名称、编码和描述。

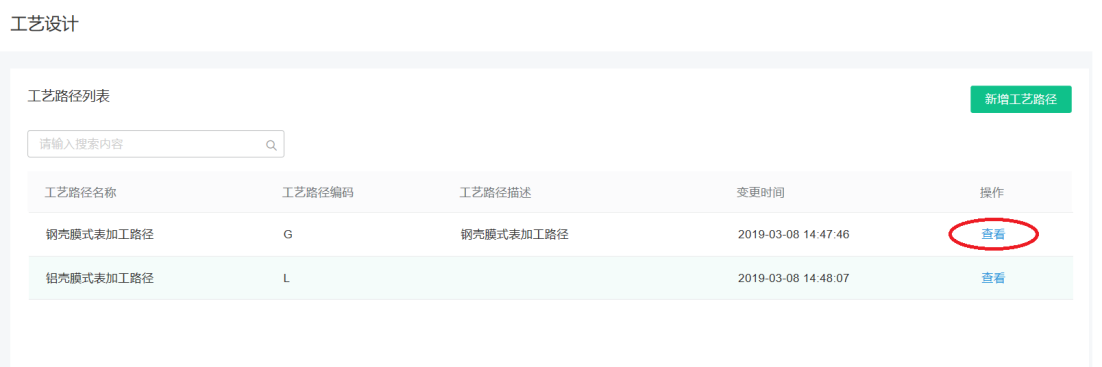

创建工艺路径成功后,可点击查看操作查看工艺路径详情。

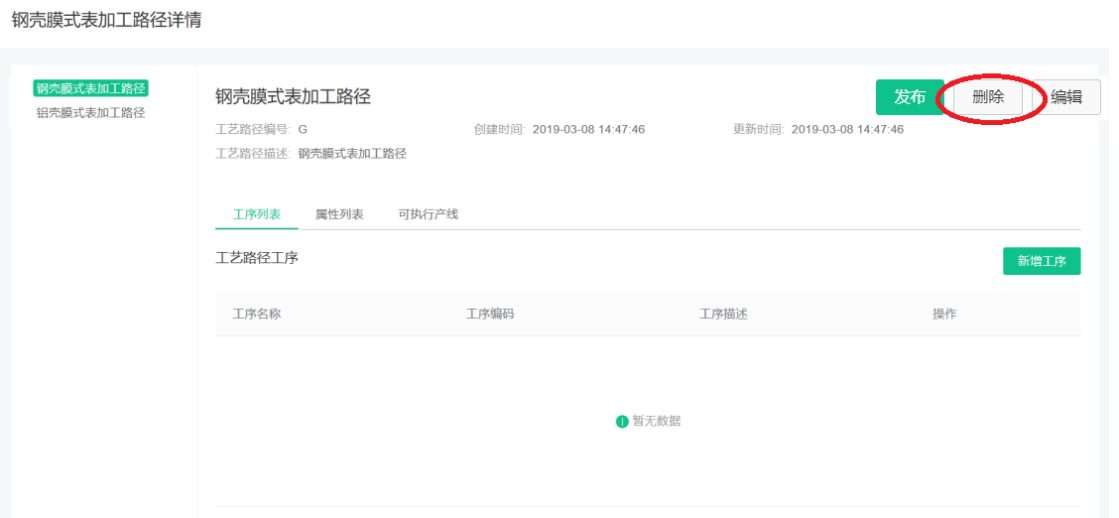

在工艺路径详情页面可查看工艺路径编号、创建时间、最后修改时间和描述信息,可以编辑工艺路径的基本信息,不再使用的工艺路径也可以点击“删除”。

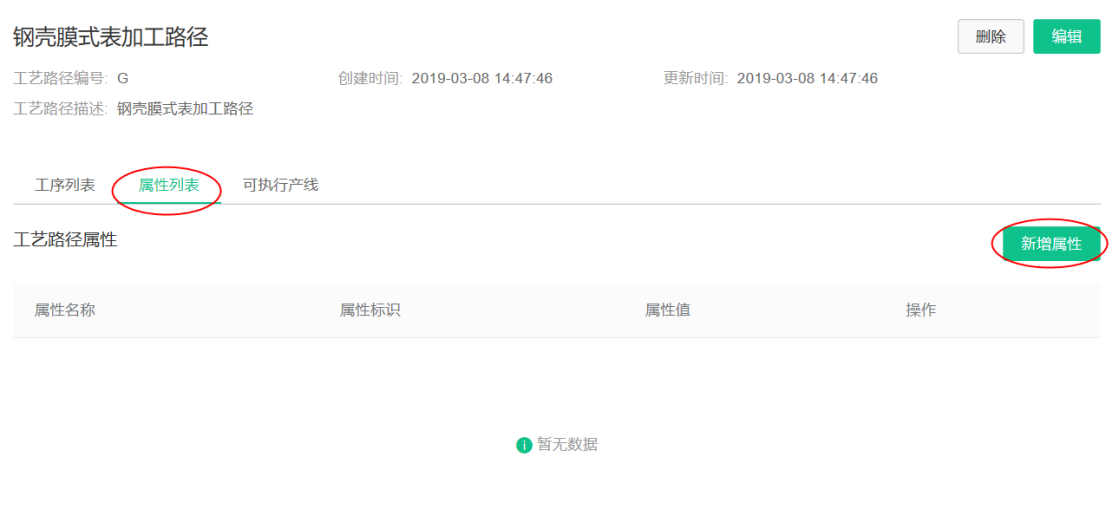

需要给工艺路径创建特殊的属性,点击属性列表页签,在属性列表中点击“新建属性”。

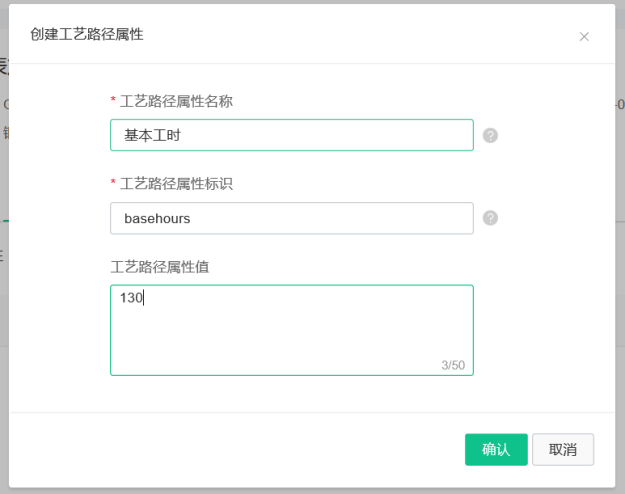

在弹出的页面中输入工艺路径属性名称、属性标识和属性值,确认后将记录新的工艺路径属性。

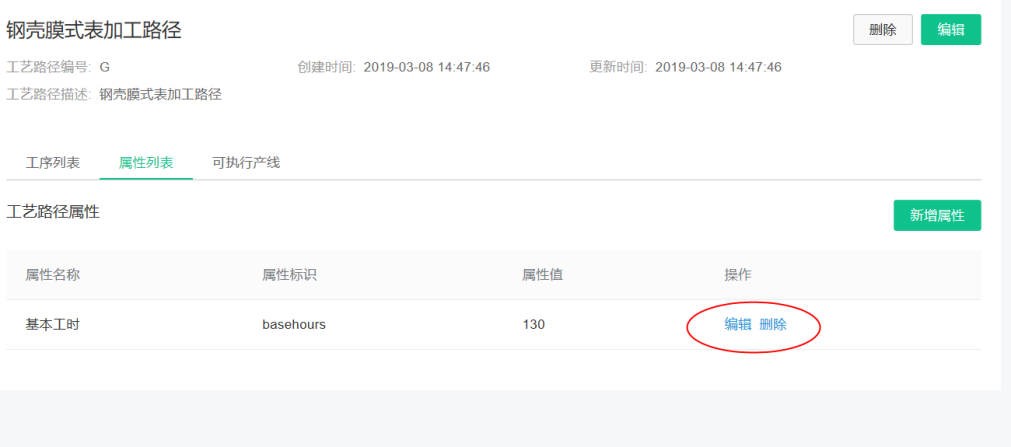

新增的工艺路径属性将出现在工艺路径属性列表中,对已有的工艺路径属性可以编辑和删除。

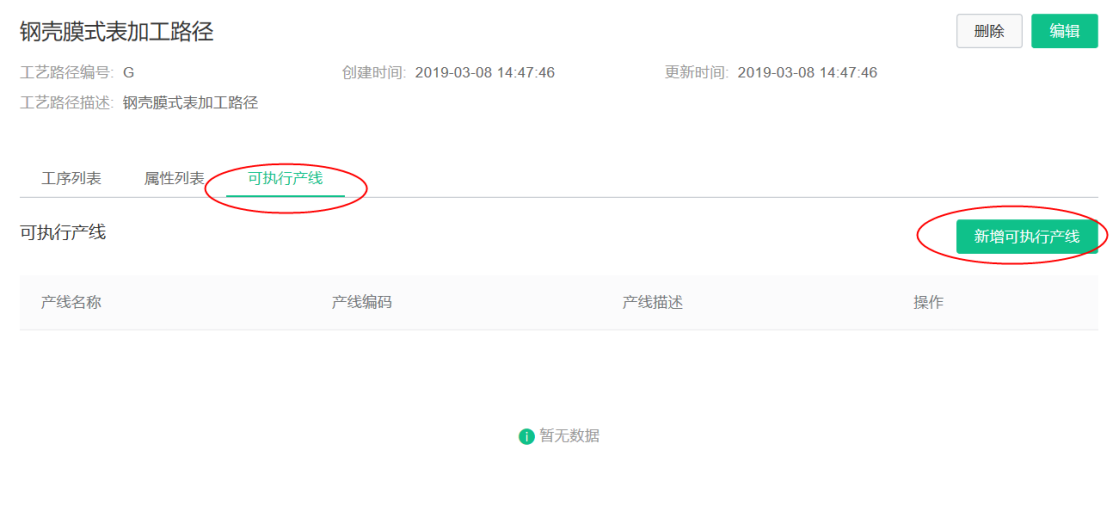

可以设定在该条工艺路径可以在哪些工厂的产线上执行,选择“可执行产线”后点击“新增可执行产线”。



在弹出的产线列表中选择一条或者多条产线可以执行该工艺路径。

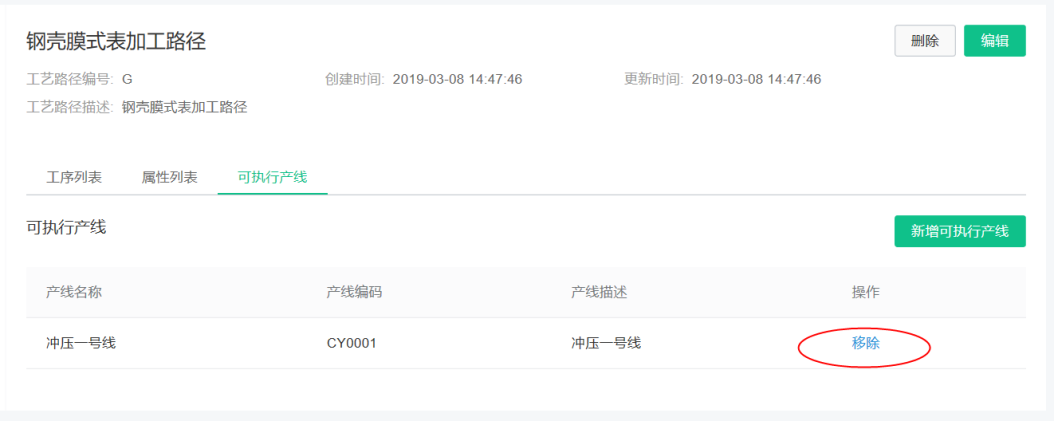

如果产线不再适合执行该条工艺路径,可从可执行产线列表中点击“移除”操作。

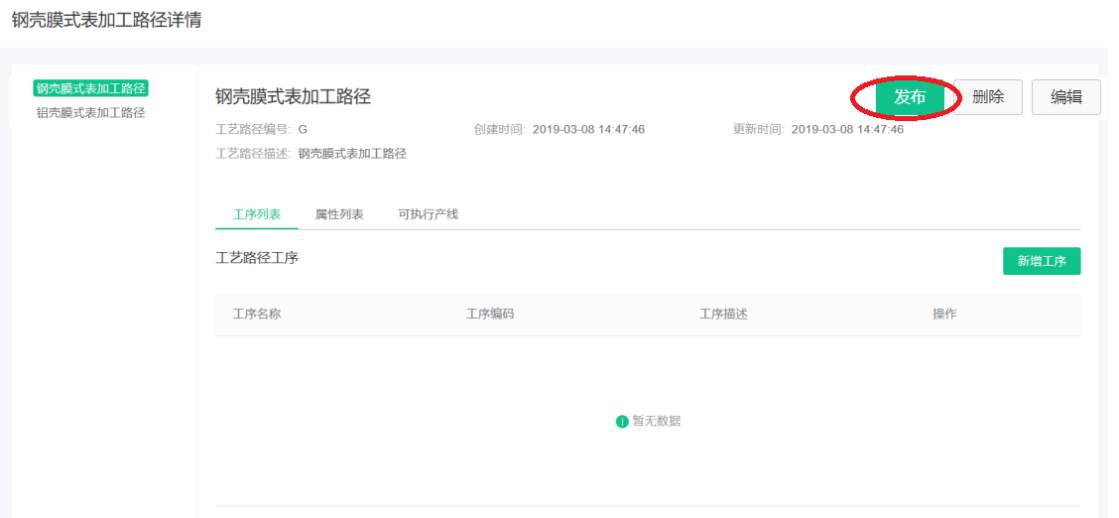

工艺路径的信息确认完以后,可以点击"发布"工艺路径,一旦发布工艺路径以后,其他功能和应用将使用该工艺路径,将不能再删除工艺路径。

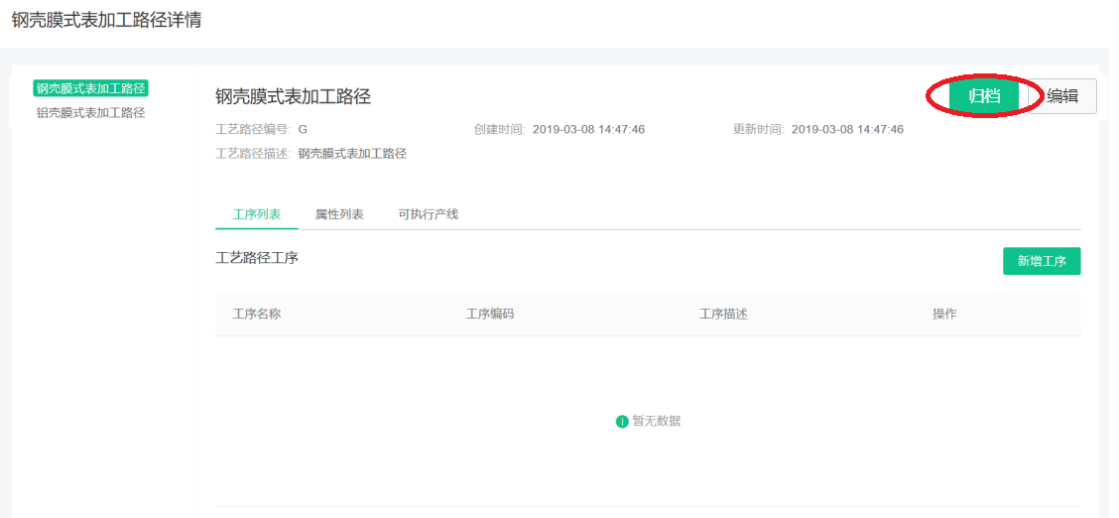

一旦工艺路径发布以后,如果工艺路径使用,可点击"归档"操作。如果工艺路径有工序,一旦工艺路径归档,下级所有的工序也同时进行归档操作。



工序管理

一条工艺路径有多个工序,在工艺路径详情页面点击“新增工序”可增加新的工序。

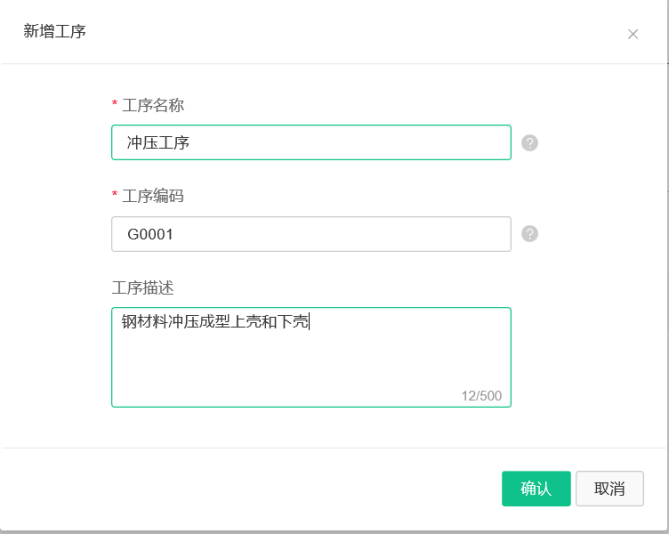

在新增的页面中填写工序名称、编码和描述。

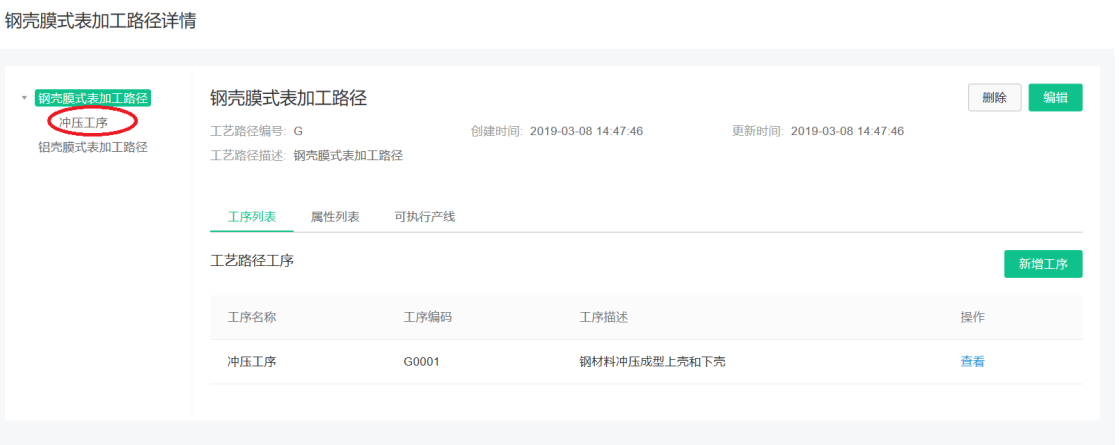

新增工序成功后,将在工艺路径的工序列表中列出也会在左边的工艺路径导航中加入新工艺,可以点击工序的“查看”操作查看工序的详情。

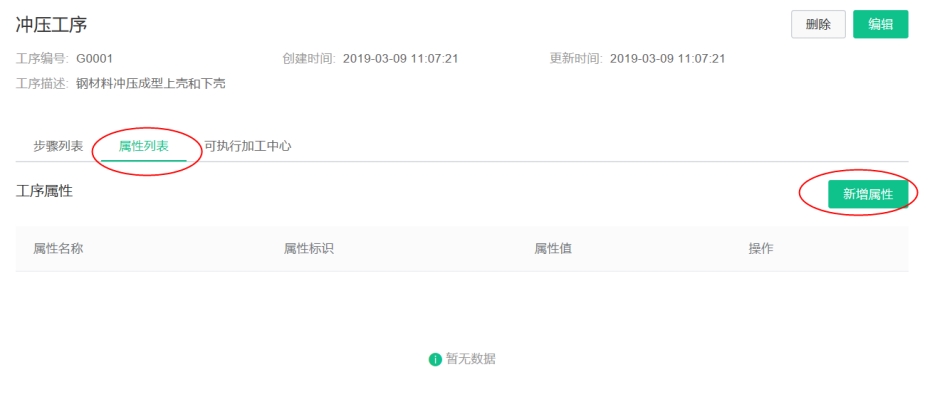

可以为工序添加新的工序属性,选择属性列表页签,点击“新增属性”按钮。

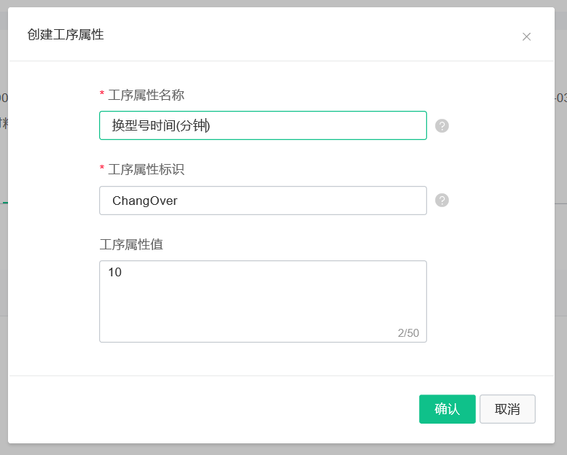

在弹出窗口中填写属性名称、标识和值。

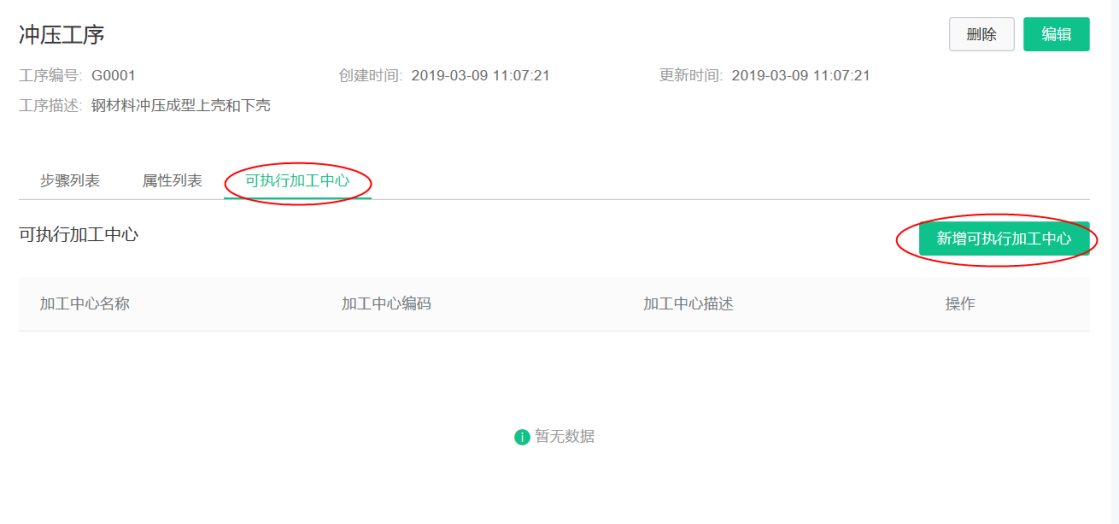

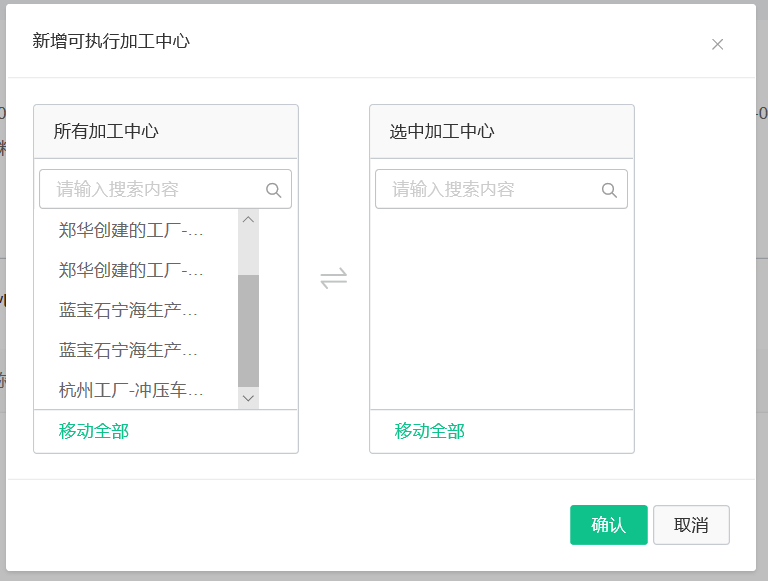

每个工序可以指定在产线的哪些加工中心执行,选择可执行加工中心页签,点击“新增可执行加工中心”。



从可选的加工中心列表中选择哪些加工中心可以执行该工序。

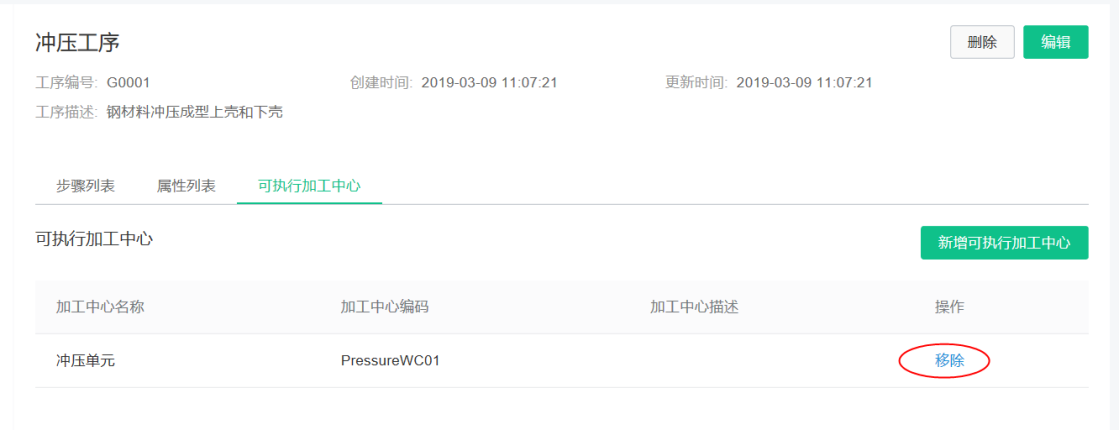

工序与可执行的加工中心关联以后,选中的加工中心就可以执行该工序,如果需要移除可执行关系,可点击可执行加工中心后的“移除”操作。

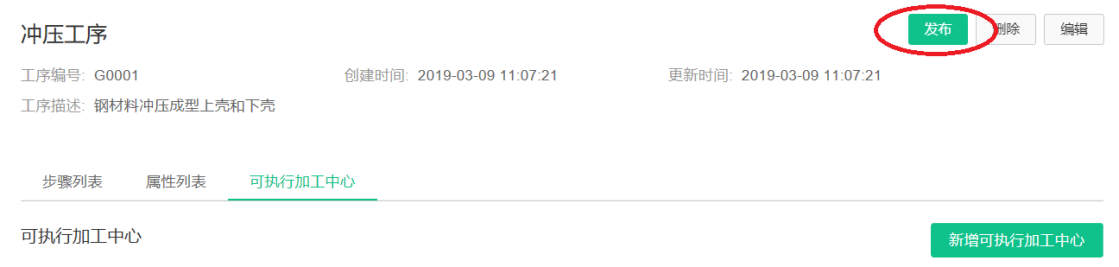

工序的信息确认完以后,可以点击"发布"工序,一旦发布工序以后,其他功能和应用将使用该工序,将不能再删除工序。如果发布工序的时候,所属工艺路径还没有发布,会提示自动发布工艺路径。

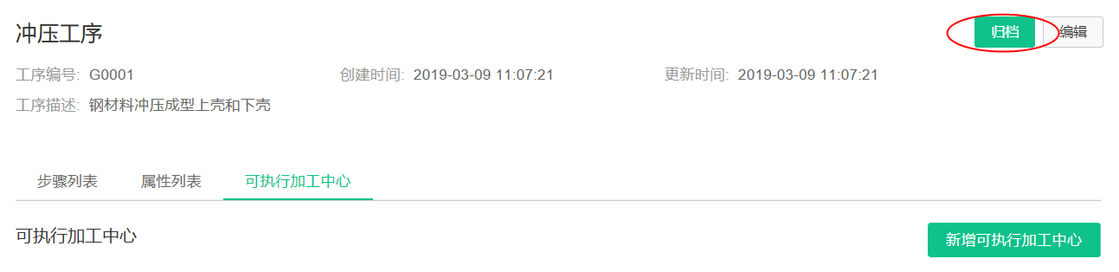

一旦工序发布以后,如果工序不再使用,可点击"归档"操作。如果工序下面有工序步骤,一旦工序归档,工序下的工艺步骤也同时进行归档操作。



工艺步骤管理

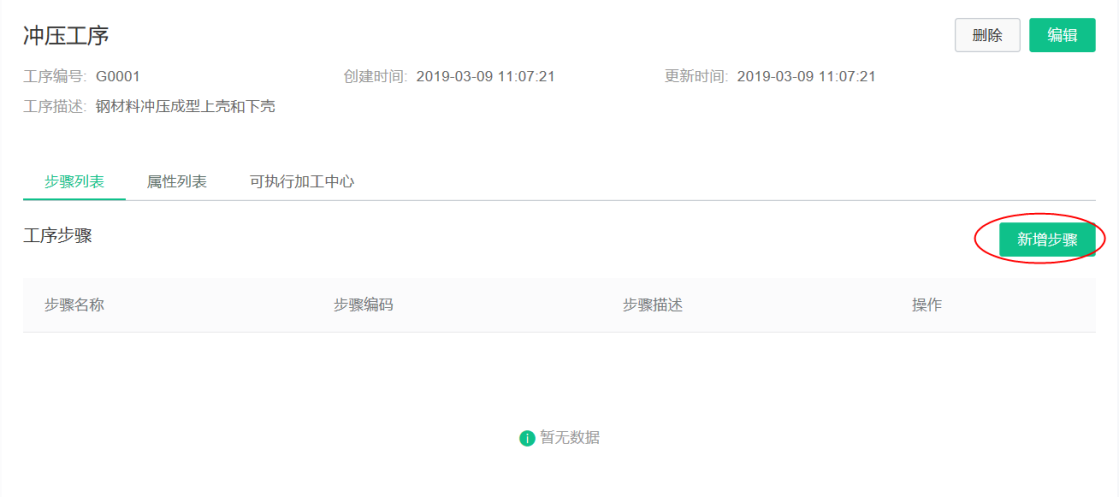

在工序的工序步骤列表中,点击“新增步骤”可新增该工序需要执行的工艺步骤。

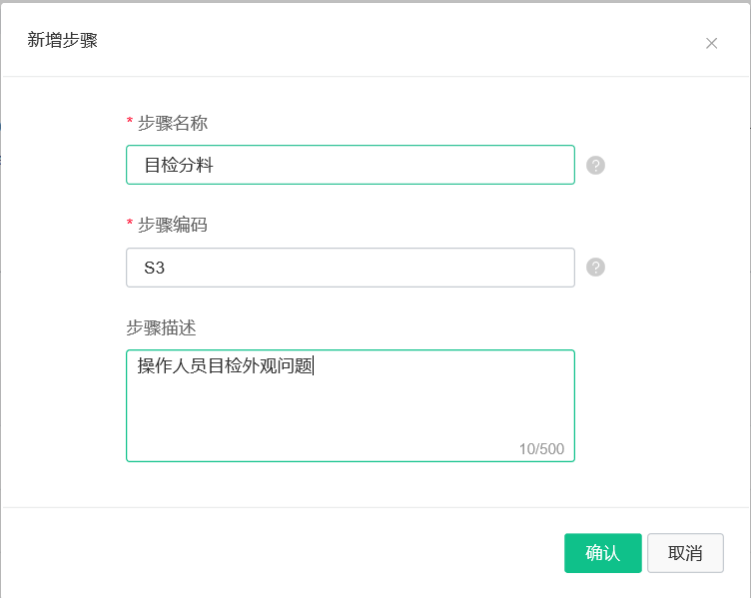

在弹出的页面中输入新步骤的名称、编码和描述。

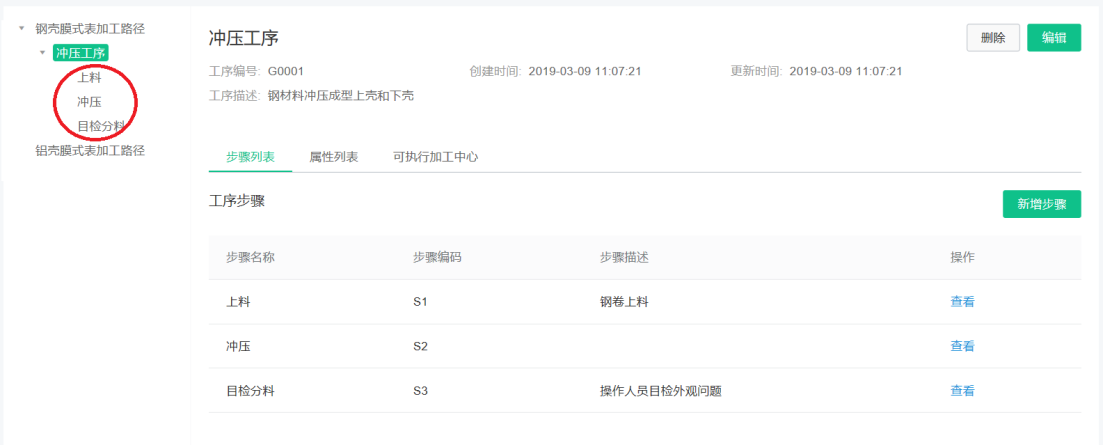

新增步骤成功后,将在工序路径的步骤列表中列出也会在左边的工艺路径导航中加入新工序步骤,可以点击工序步骤的“查看”操作查看步骤的详情。



在步骤详情中如果要增加步骤属性,点击“新增属性”按钮。

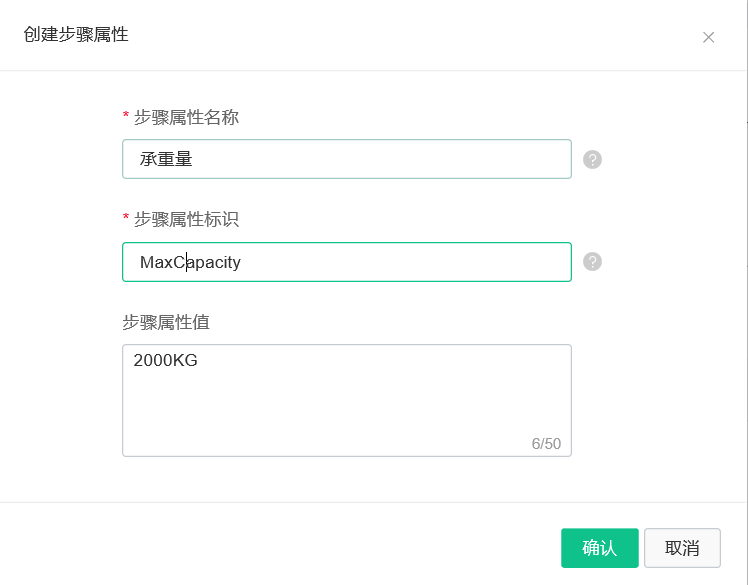

在弹出的窗口中输入属性名称、标识和属性值。

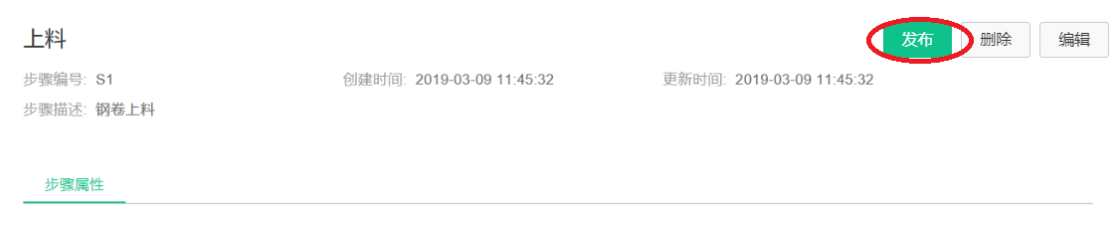

工艺步骤的信息确认完以后,可以点击"发布"工艺步骤,一旦发布工艺步骤以后,其他功能和应用将使用该工艺步骤,将不能再删除工艺步骤。如果发布工艺步骤的时候,所属工序还没有发布,会提示自动发布工艺步骤。



一旦工艺步骤发布以后,如果工艺步骤不再使用,可点击"归档"操作。
