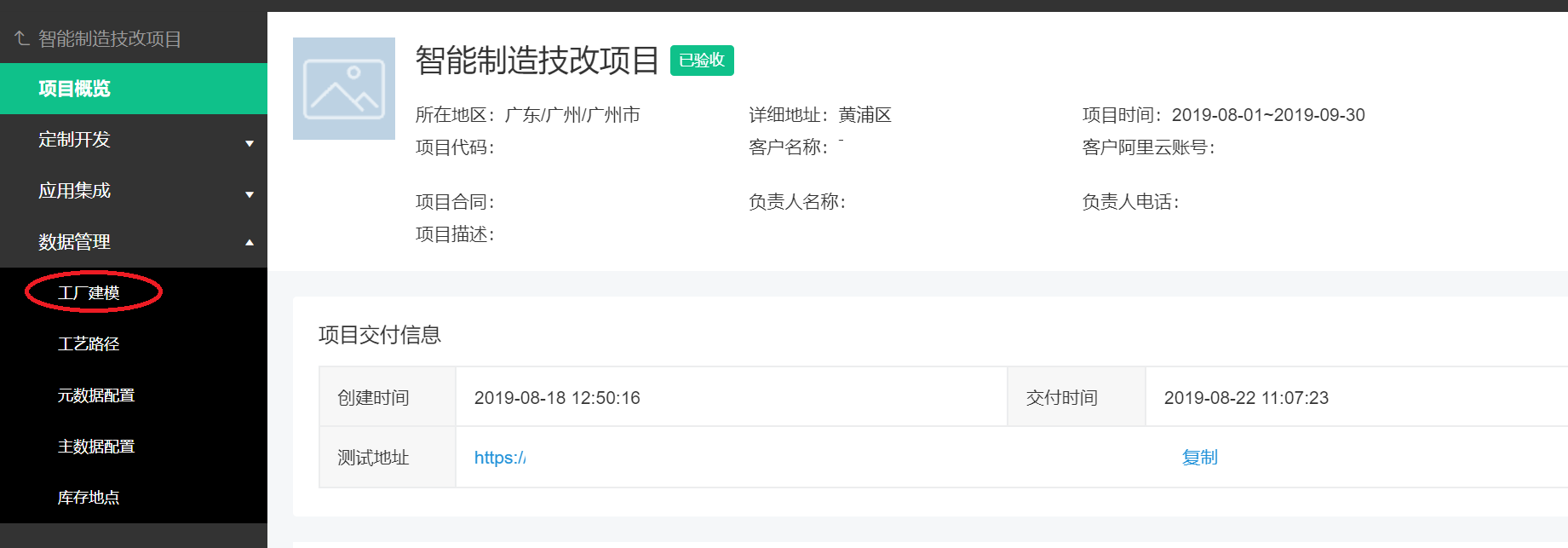

工厂模型是数字化工厂运营中心的基础,真实反应企业的生产制造方式,也是业务数据的关联和组织的基础。集成商可以根据调研项目用户现场情况,帮助用户创建工厂模型。

工厂管理

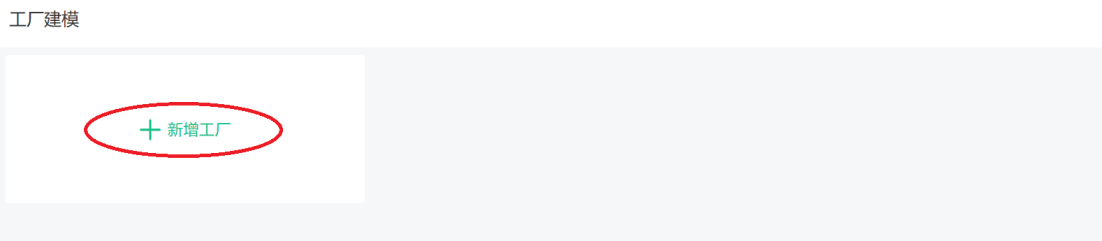

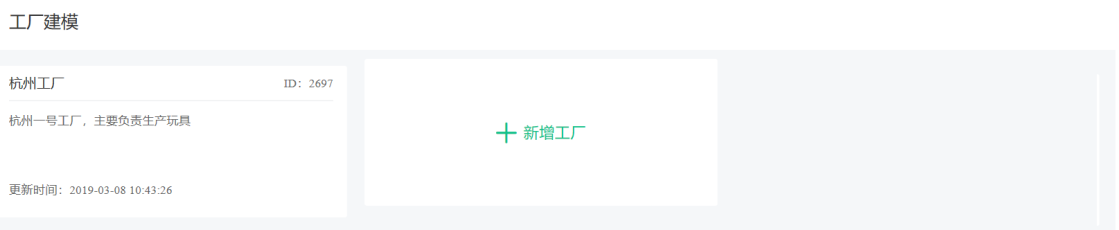

首先创建企业下属的工厂信息,点击新建工厂。

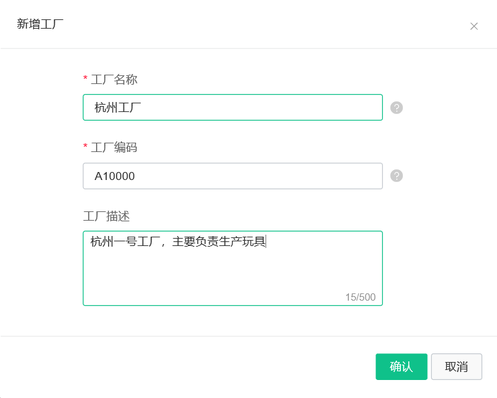

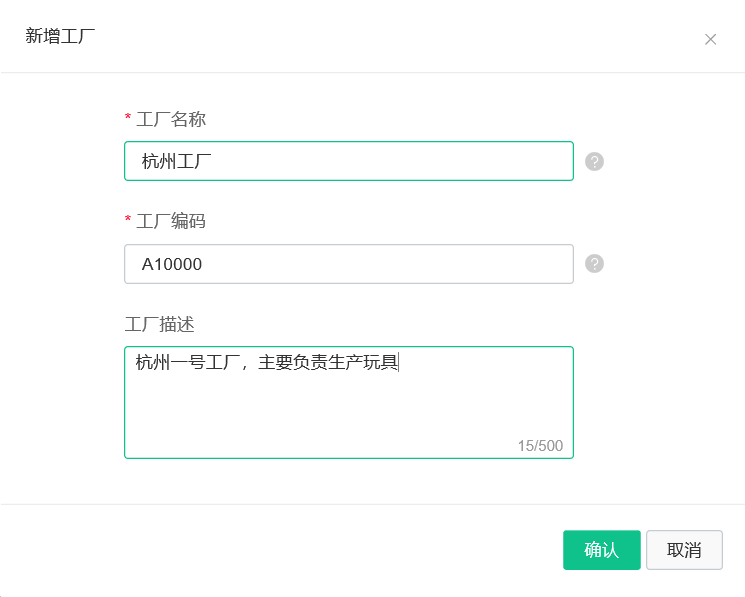

在弹出的页面中输入工厂名称和工厂编码,工厂编码是作为唯一识别工厂的代码,以及工厂情况的简单描述。

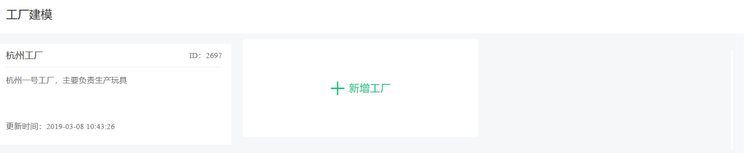

确认后将出现新工厂的卡片信息,点击卡片将进入新创建的工厂详情页面。

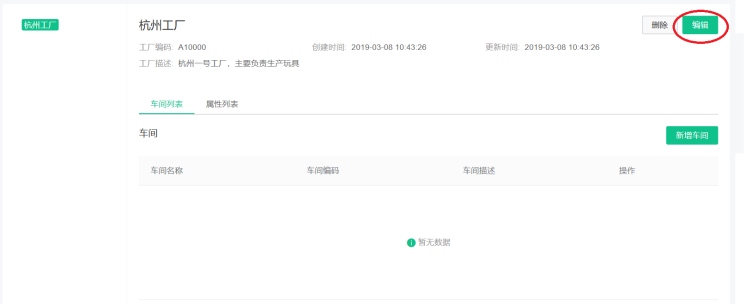

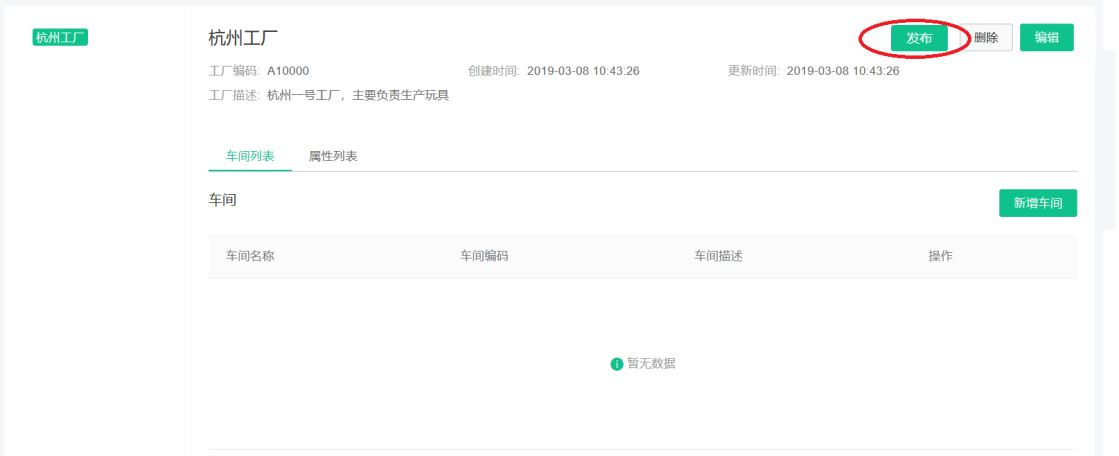

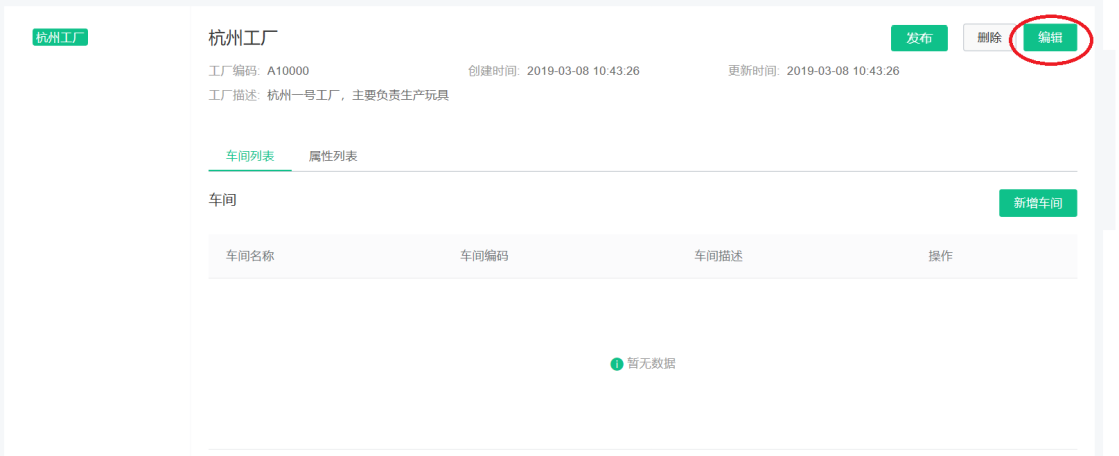

工厂详情页面中可以查看工厂的编码,信息创建时间和最好修改时间,点击“编辑”,可修改工厂的基本信息。

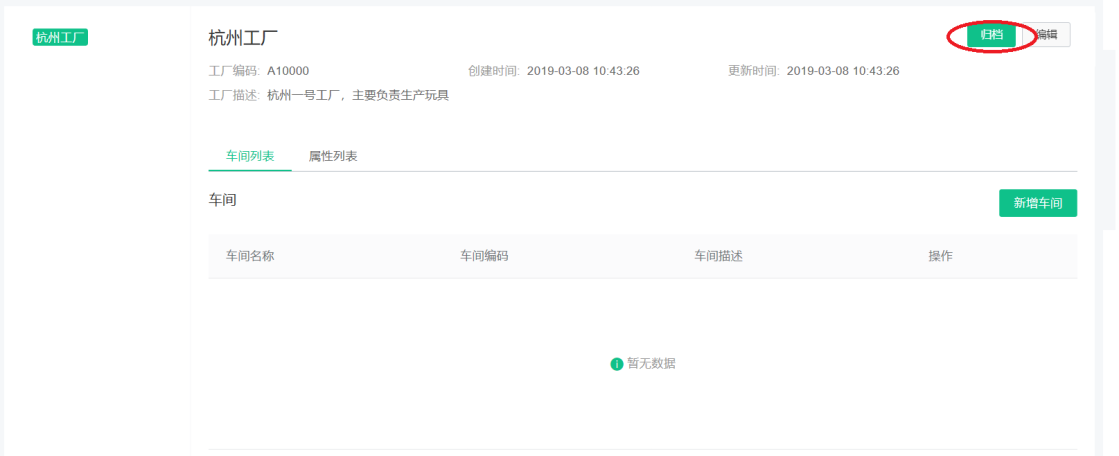

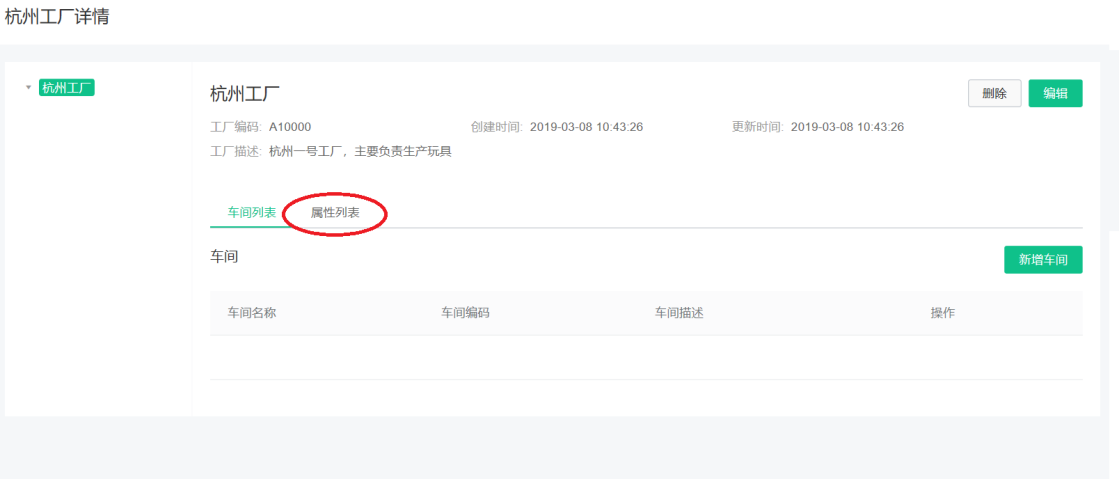

如果工厂信息输入,可以点击“删除”,一旦确认删除,将删除工厂记录以及下级车间所有信息。如果工厂有额外属性需要记录,点击“属性”页签。

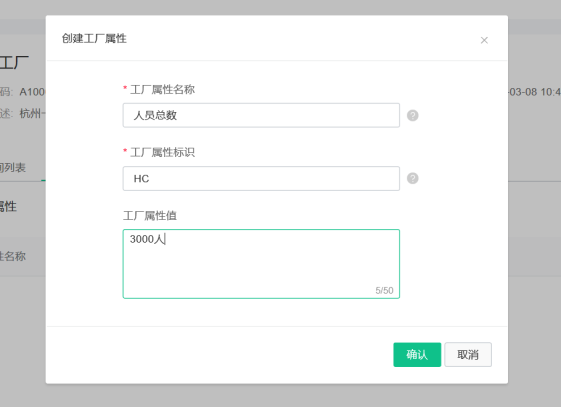

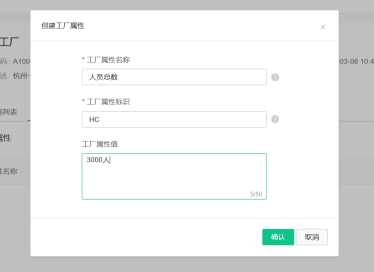

点击新增属性后,可录入工厂属性值。

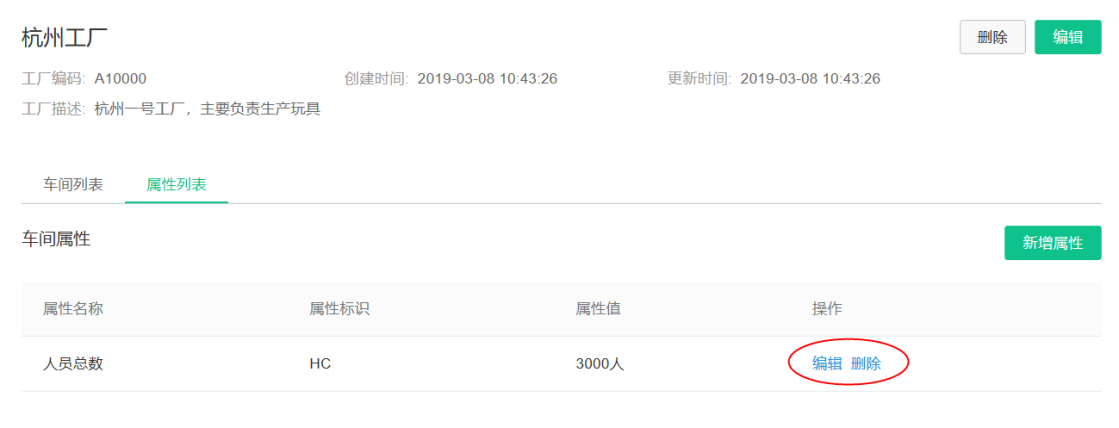

属性新增完成后,将出现在车间属性列表中,可以对已经录入的车间属性进行编辑和删除。



车间管理

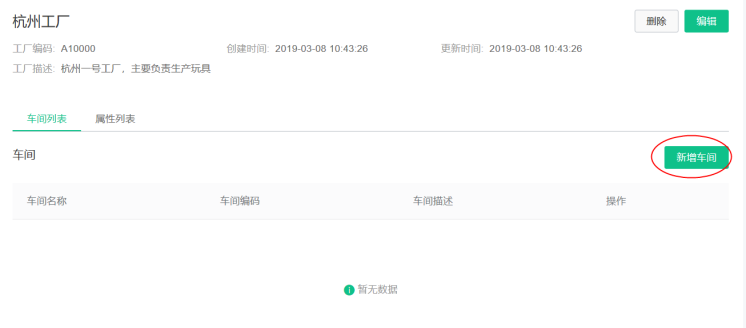

点击“新增车间”,可创建工厂下属新的车间。

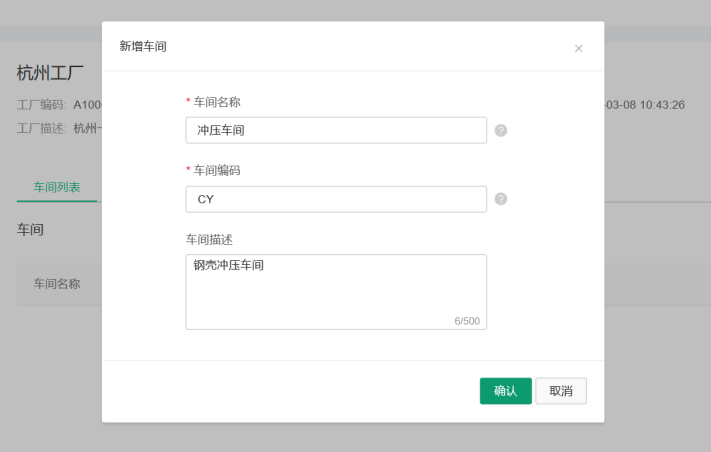

输入新车间的名称、编码和描述,确认后将在工厂下创建新车间。

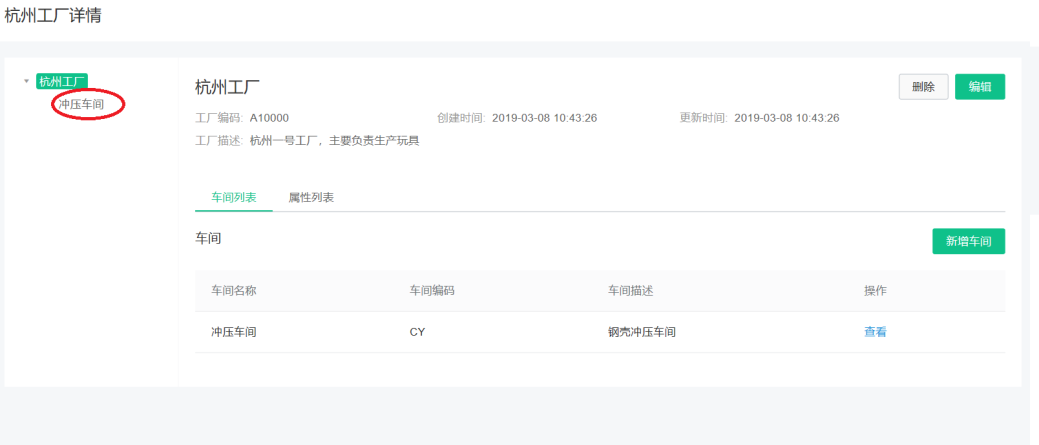

创建成功后将在左侧工厂模型导航中出现工厂下级车间。

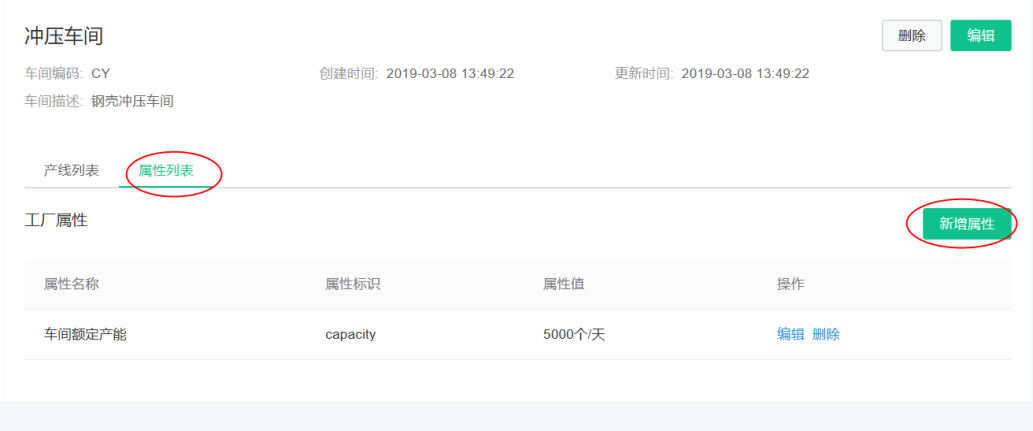

点击进入车间详情页面中,选择属性列表页签,点击“新增属性”后,可录入车间属性值。



产线管理

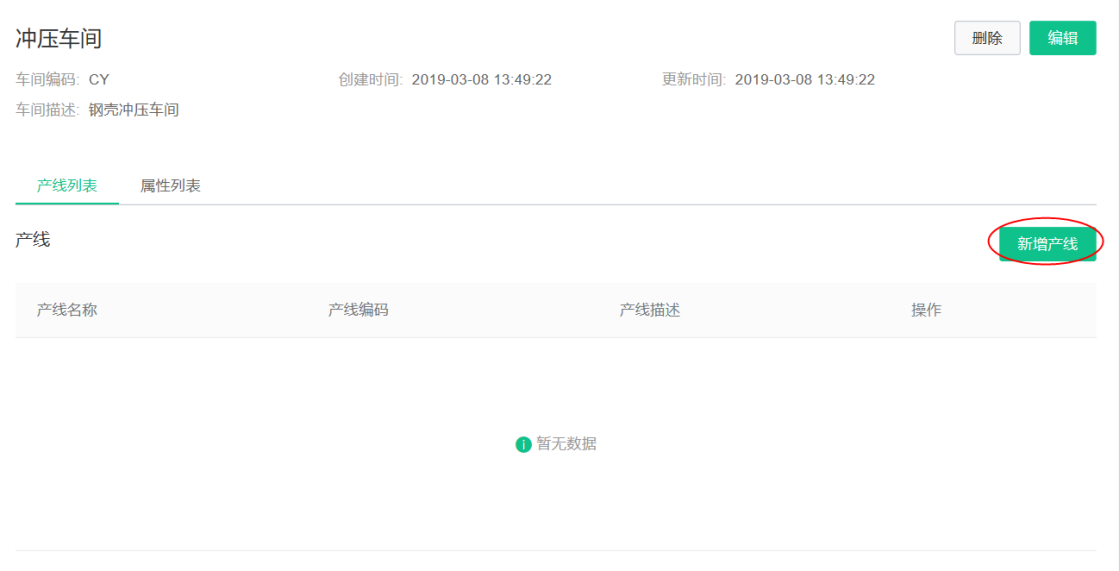

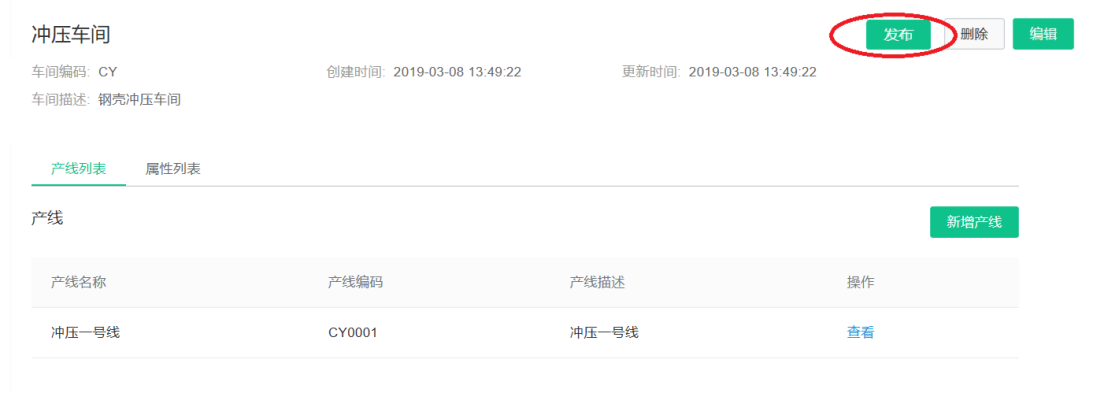

在车间详情页面中,点击“新增产线”,可创建车间下属新的产线。

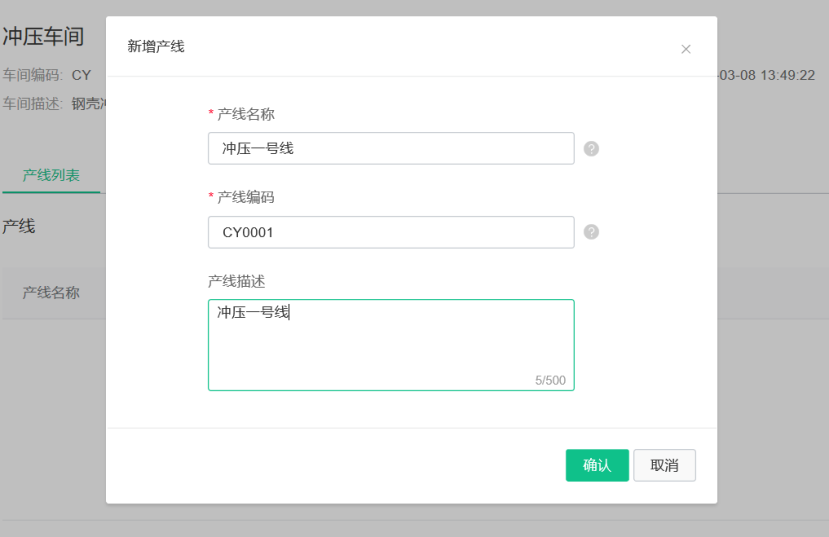

输入新产线的名称、编码和描述,确认后将在车间下创建新产线。

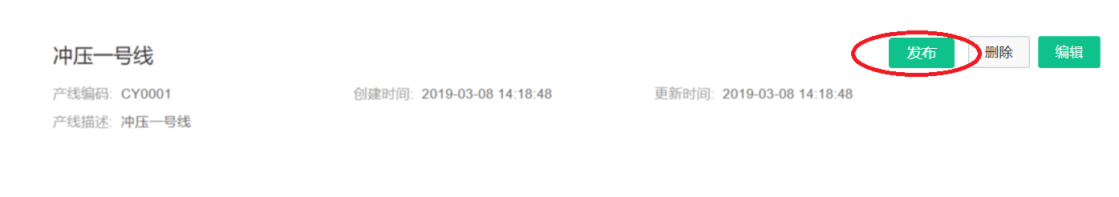

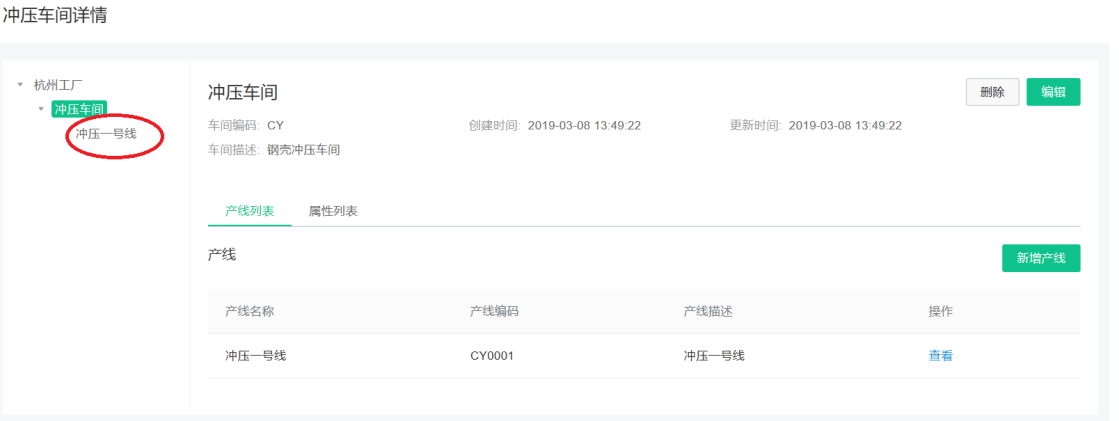

创建成功后将在左侧工厂模型导航中出现车间下级产线。

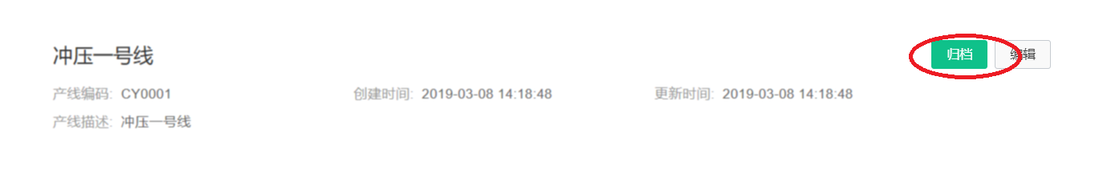

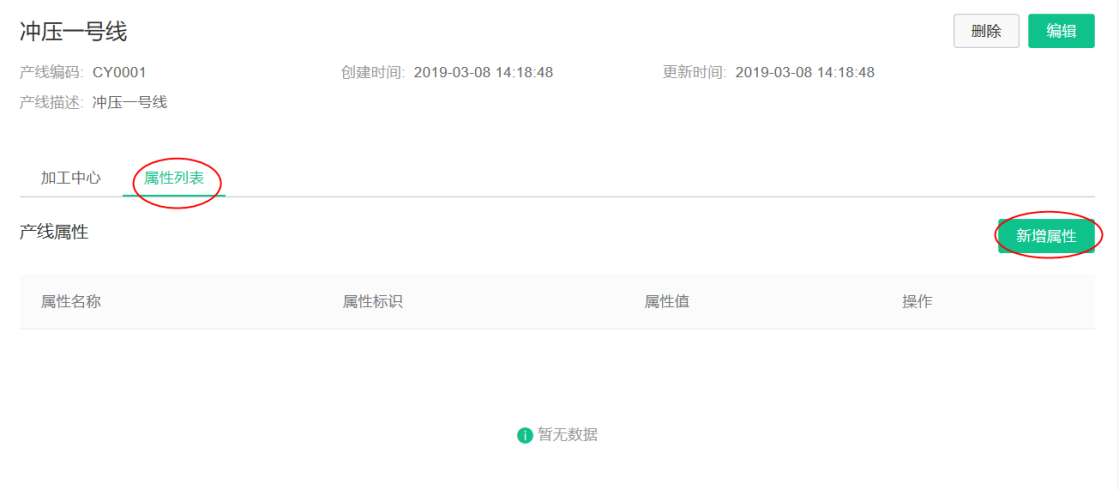

点击进入产线详细页面中,选择属性页签,点击“新增属性”后,可录入产线属性值。



加工中心管理

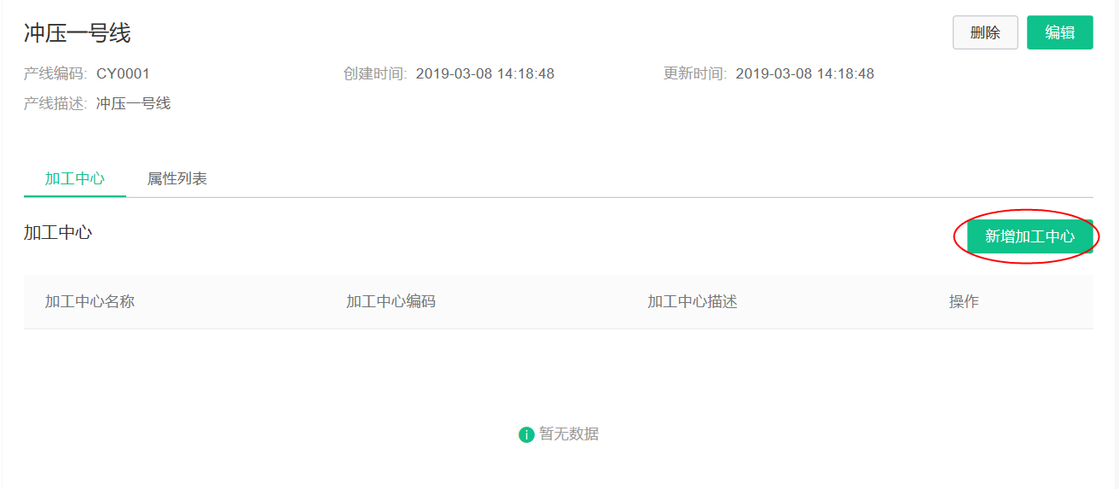

在产线详情页面中,点击“新增加工中心”,可创建产线下属的加工中心。加工中心是单个或者一组设备,是指在制造过程中独立的生产能力单元,同时完成指定的生产任务。

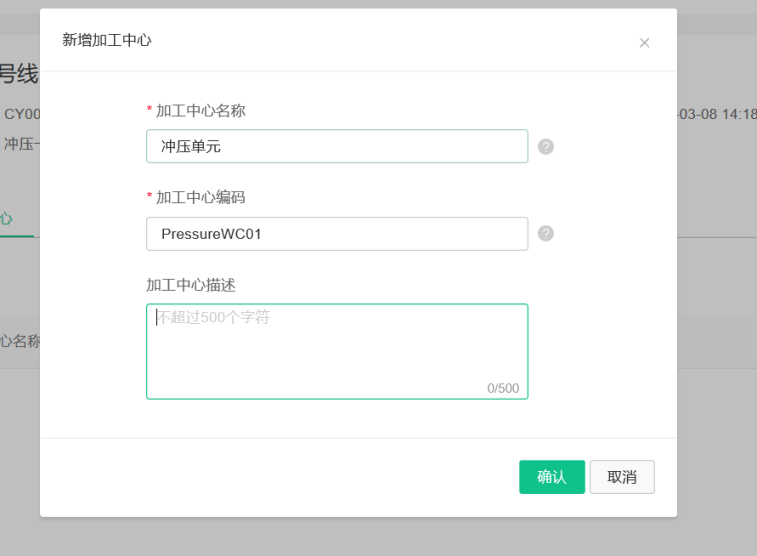

输入新加工中心的名称、编码和描述,确认后将在产线下创建新加工单元。



创建成功后将在左侧工厂模型导航中出现车间下级产线。

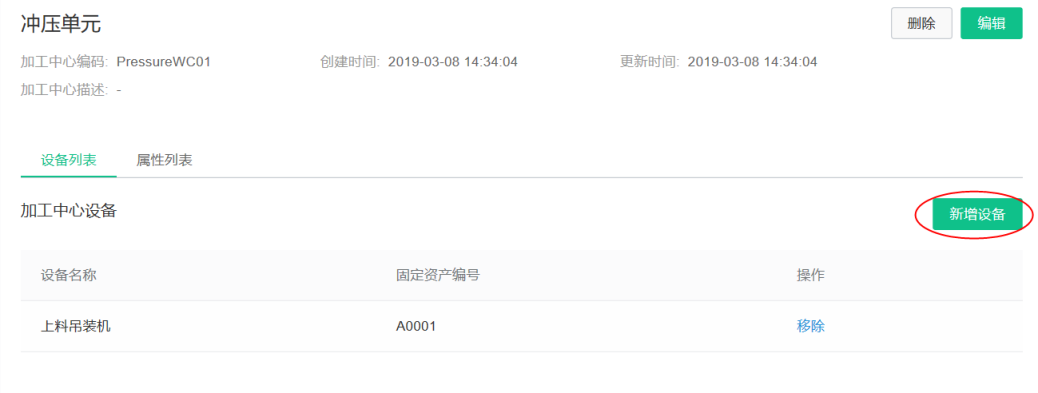

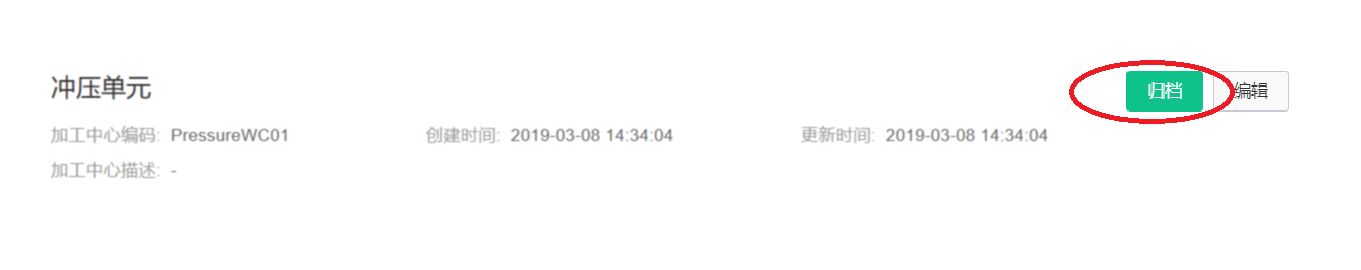

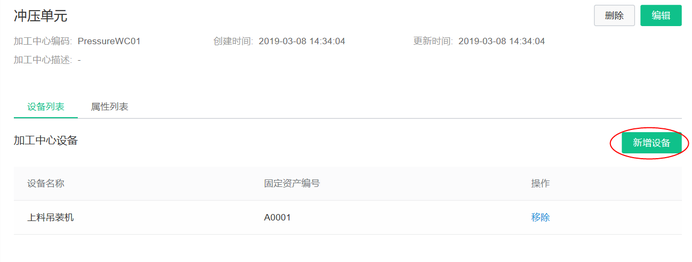

点击进入加工中心详情页面中,选择属性页签,点击“新增属性”后,可录入加工中心属性值。一个加工中心可以绑定一个或多个生产设备,点击新增设备。

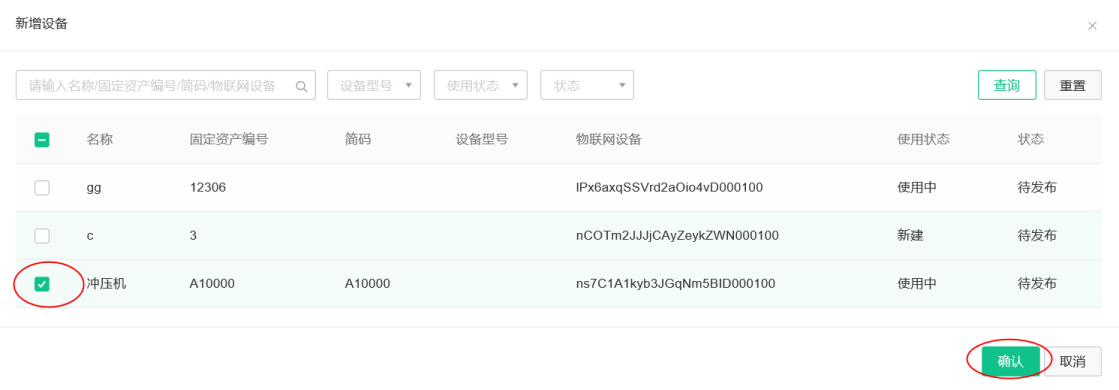

在弹出的设备列表中找到该加工中心的所属设备,然后点击确认。

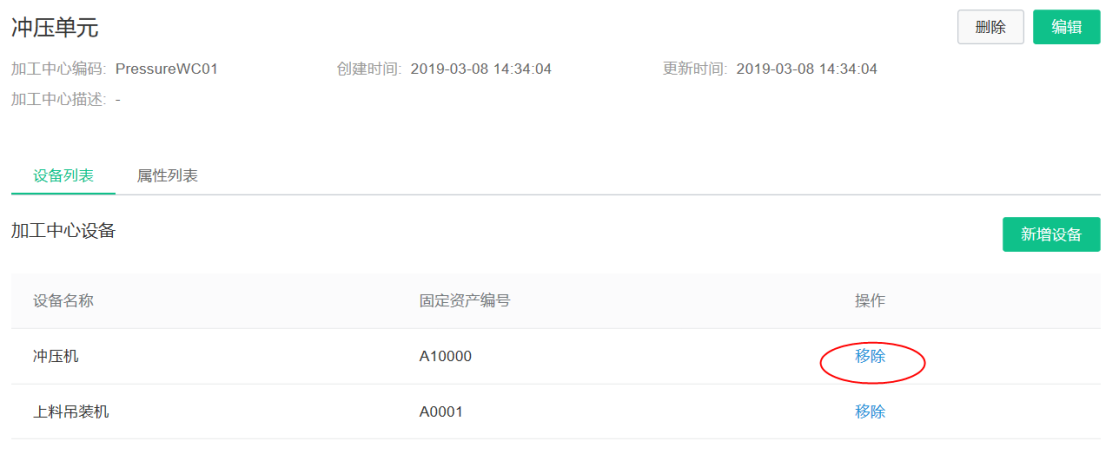

一个设备只能属于一个加工中心,如果绑定关系错误可以移除设备关系。
