箭头标绘

更新时间:

本文介绍箭头标绘组件的图表样式和各配置项的含义。

图表样式

箭头标绘是媒体组件的一种,支持为可视化应用或可视化应用的某个模块添加自定义样式的箭头元素,能够使可视化应用展示更加美观。箭头_Trim

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 线样式:箭头标绘中线条的样式。 image

    参数

    说明

    左侧高度比例

    组件左侧线条端占组件边框高度的比例值,取值范围在0~1之间,比例越大线条端点越低。

    右侧高度比例

    组件右侧线条端占组件边框高度的比例值,取值范围在0~1之间,比例越大线条端点越低。

    弧线粗细

    线条弧线的粗细值,取值范围在0~20之间,单位为px。数值越大弧线越粗。

    线型

    线条曲线的样式。

    端点形状

    线条中的端点的形状选择,可选,包括roundbutt

    虚线

    线条中端点和端点之间的间隔组成的虚线样式。

    动画方向

    线条的动画走向,可选,包括向左向右

    虚线速度

    虚线的运动速度,取值范围在0~300之间,取值越大,速度越快。

    填充颜色

    线条的填充颜色,请参见颜色选择器说明进行修改。

  • 箭头样式:箭头标绘中箭头的样式。 image

    参数

    说明

    显示左箭头

    打开开关,显示左侧箭头样式;关闭开关,隐藏左侧箭头样式。

    显示右箭头

    打开开关,显示右侧箭头样式;关闭开关,隐藏右侧箭头样式。

    宽度

    箭头的宽度值,取值范围在0~100之间,单位为px。取值越大,箭头宽度越大。

    高度

    箭头的高度值,取值范围在0~100之间,单位为px。取值越大,箭头高度越大。

    填充颜色

    箭头的填充颜色,请参见颜色选择器说明进行修改。

  • 文本样式:箭头标绘中文本的样式。 image

    参数

    说明

    显示

    打开开关,显示文本样式 ;关闭开关,隐藏文本样式。

    文字位置

    文本文字的摆放样式,可选,包括文字在上文字在下

    文字与线间隔

    文字与线之间的平行距离,取值范围为0~100,单位为px。数值越大,间隔距离越大。

    动画方向

    文本动画播放的方向,可选,包括向左向右

    动画时间间隔

    文字播放完一遍动画的时间,取值范围为0~10之间,单位为秒。数值越大,动画播放一圈所用的时间越长。

    字号

    文本的字号大小。

    字体颜色

    文本的字体颜色,请参见颜色选择器说明进行修改。

    字体粗细

    字体的粗细。

    字体

    字体的样式,默认微软雅黑。

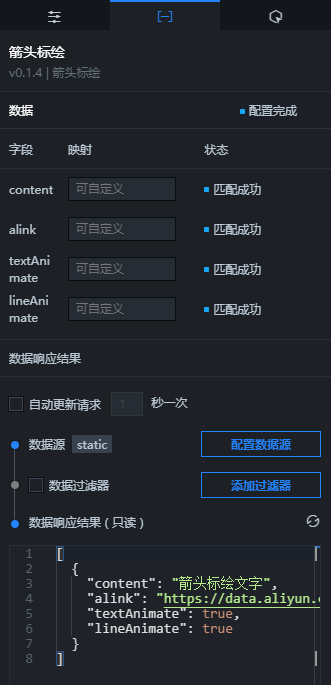

数据面板


配置字段说明

字段

说明

content

箭头标绘组件中文字部分的内容。

alink

箭头标绘组件对文字部分设置的超链接网址。

textAnimate

箭头标绘组件中的文字动画,true表示开启动画;false表示关闭动画。

lineAnimate

箭头标绘组件中的虚线动画,true表示开启动画;false表示关闭动画。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的箭头标绘组件,在画布中可以看到如下图所示的箭头标绘的蓝图编辑器配置参数。箭头标绘蓝图参数

    • 事件

      事件

      说明

      当数据请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当数据请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求数据

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如箭头标绘配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入数据

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件,参考数据示例如下。

      return {
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      };

      隐藏

      隐藏组件,参考数据示例如下。

      return {
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      };

      切换显隐状态

      切换组件显示或者隐藏,参考数据示例如下。

      return {
        "animationIn": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        },
        "animationOut": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        }
      };

      移动

      将组件移动到指定位置,参考数据示例如下。

      return {
        // 移动方式。绝对定位:to,相对定位:by。默认值:to。
        "positionType": "to",
        // 指定位置。x坐标,y坐标。
        "attr": {
          "x": 0,
          "y": 0
        },
        // 动画方式。
        "animation": {
          "enable": false,
          // 动画延时。
          "animationDuration": 1000,
          // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
          "animationEasing": "linear"
        }
      };
