SAG-1000设备支持安装到工作台和安装到机柜两种安装模式,本文介绍SAG-1000设备的详细安装步骤。

安装前准备

如果您需要将SAG-1000设备安装到机柜,您需要准备以下工具:
  • 十字螺丝刀
  • 防静电手腕
  • 与设备和机柜匹配的螺丝。

安装到工作台

如果没有标准的机柜,您可以将SAG-1000设备放置在干净的工作台,操作中需要注意以下事项:
  • 保证工作台的平稳和良好接地。
  • SAG-1000设备周围留出足够的散热空间。
  • 不要在SAG-1000设备上放置重物。

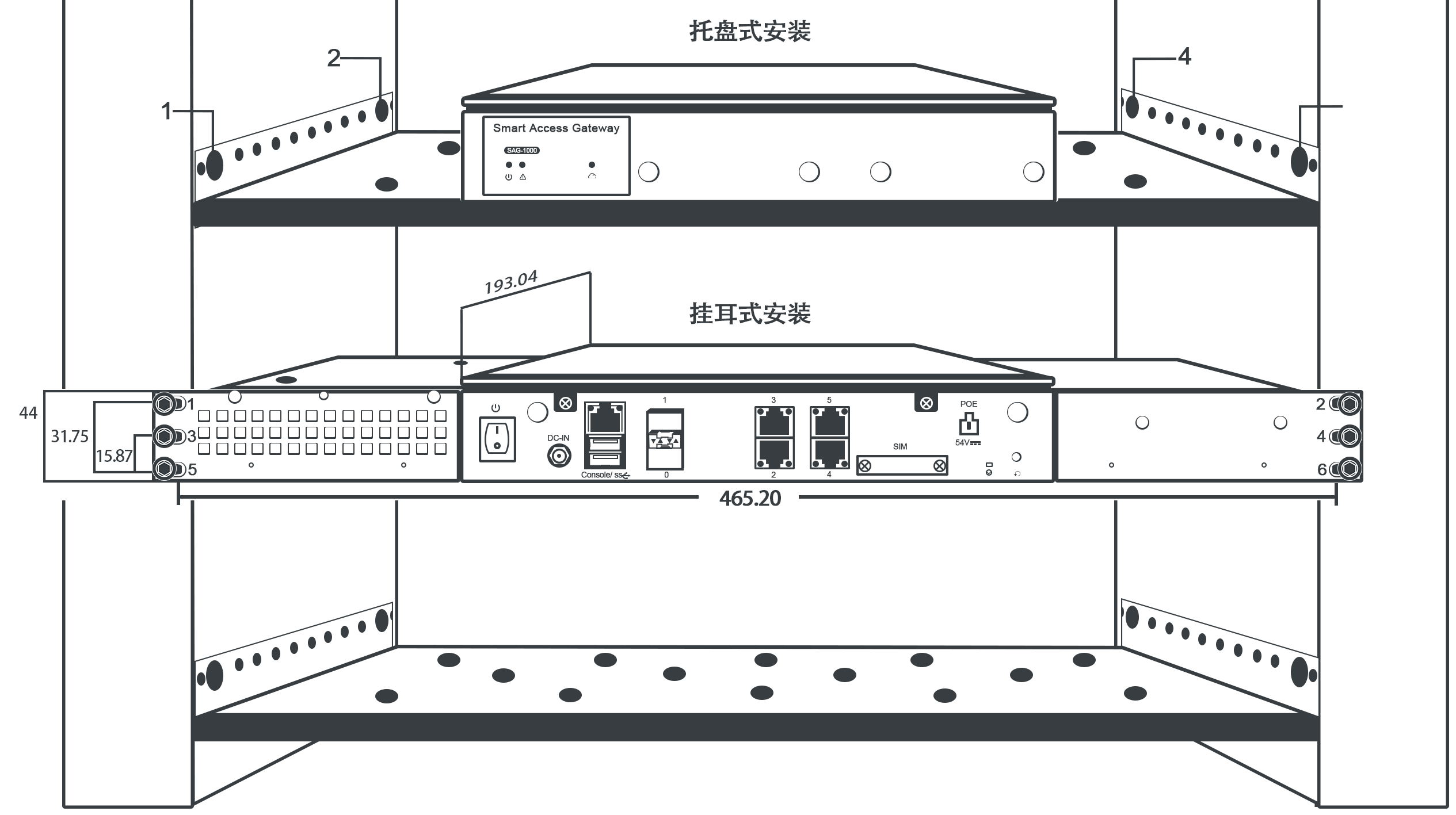

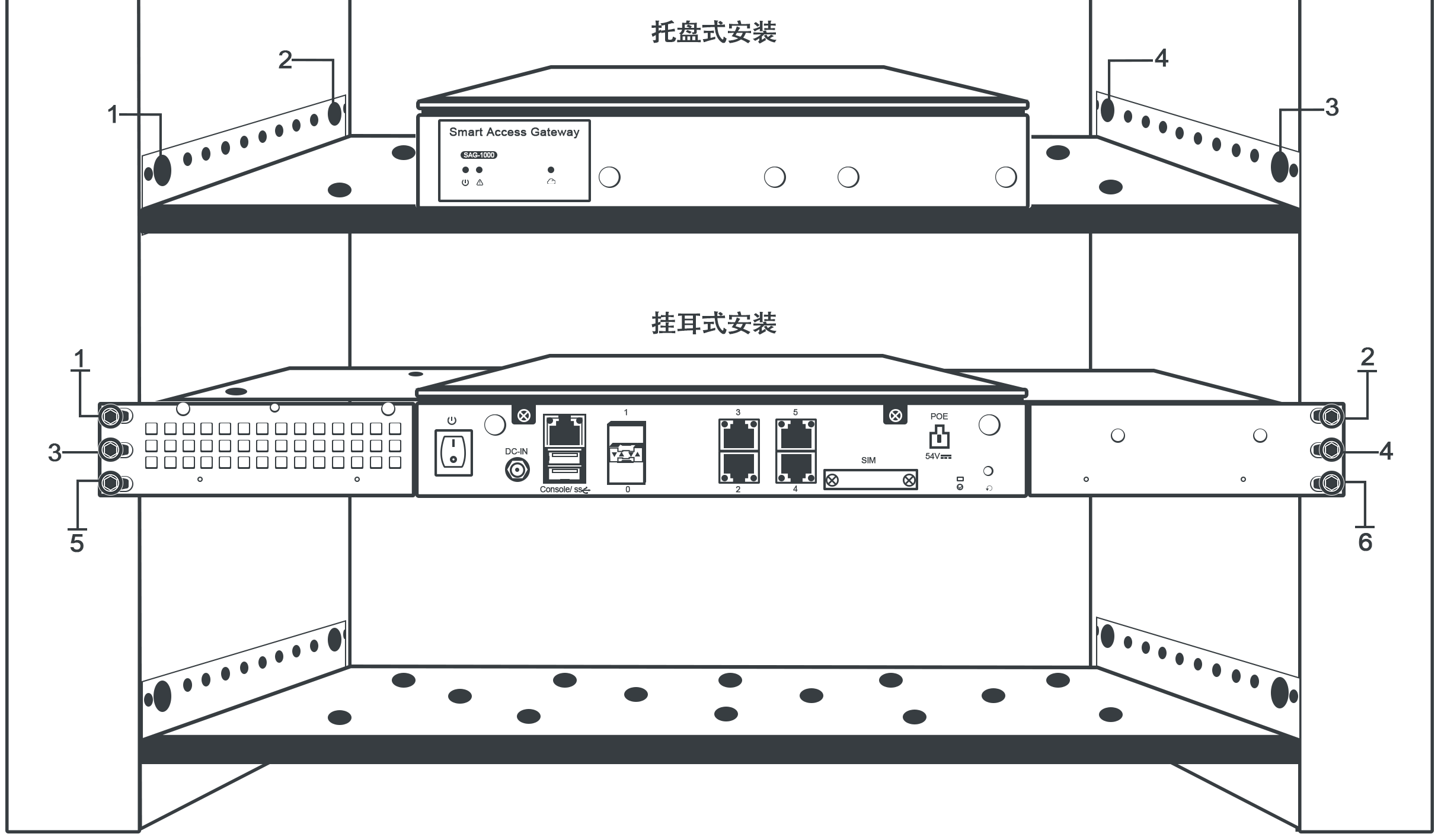

安装到机柜

您可以将SAG-1000设备直接放置在机柜的托盘上,也可以将SAG-1000设备挂耳式安装到机柜:

  • 托盘式安装
    1. 将托盘与机柜用螺丝固定。
    2. 将SAG-1000设备放置于托盘上。
  • 挂耳式安装
    说明 挂耳式安装需要到指定的厂商购买安装配件。
    1. 将适配器安置设备其中一侧与SAG-1000智能接入网关用螺丝固定,效果图如下:

    2. 将适配器安置设备与盖子用螺丝固定,效果图如下:

    3. 使用同样方法,将适配器安置设备的另一侧与SAG-1000智能接入网关用螺丝固定,SAG-1000分为前面板和后面板,安装完成效果图分别如下:


    4. 用满足机柜安装尺寸要求的螺钉将SAG-1000设备通过固定挂耳固定到机柜上,保证SAG-1000设备位置水平并牢固。
