业务区和应用组创建完成后,您可在业务关系页面中查看云防火墙某个区域下存在的业务区、应用组、应用、vSwitch(虚拟交换机)和ECS的数量。

业务关系页面单击云防火墙区域名称,跳转到业务关系页面。你可在这个页面中查看当前区域下所有业务区的可视图。您可单击您关注的业务区名称,展示该业务区中含有的应用组、应用、依赖区和被依赖区、首次流量等信息。



操作步骤

  1. 登录云防火墙控制台
  2. 单击导航栏的业务可视 > 业务关系
  3. 定位到需要查看的VPC,单击该VPC模块。

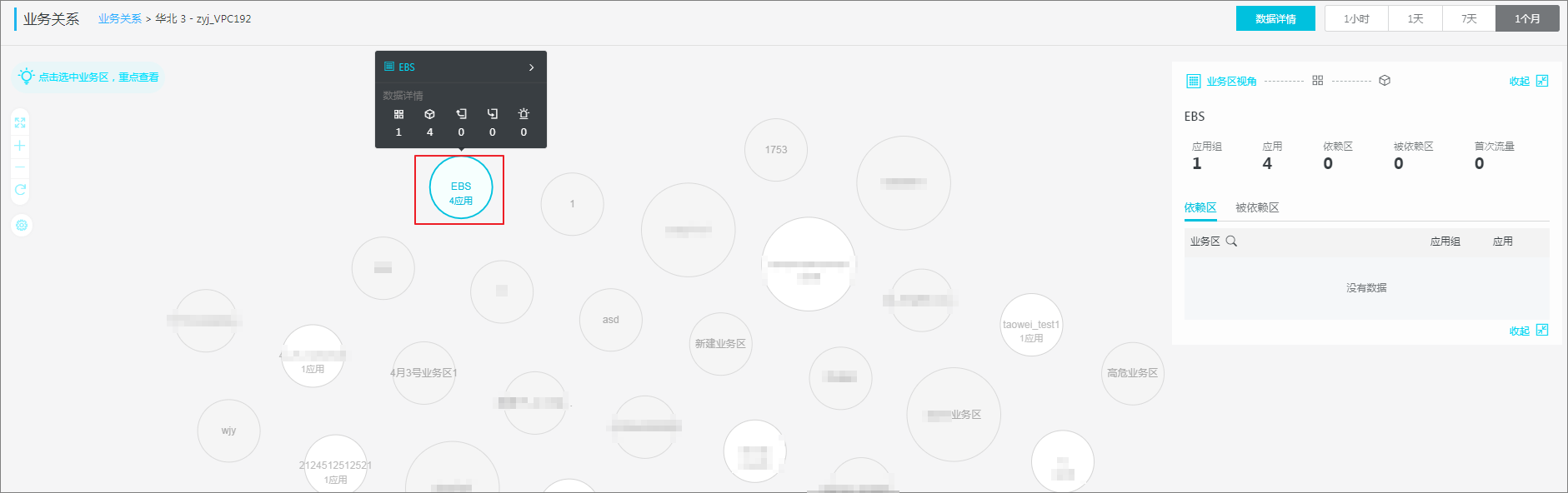

  4. 您可在该VPC下的业务关系拓扑图页面,查看单业务区内容的访问情况,以及选定业务区的依赖和被依赖关系。
    • 单击左侧显示设置按钮,可配置业务关系拓扑图中展示不同重要程度的业务区。

      说明 您可在业务关系拓扑图中,看到业务的类型。例如:中心标有应用的圆圈代表应用组;中心标有业务区的圆圈代表业务区。圆圈大小代表重要程度的高低,圆圈越大重要程度越高。
    • 业务关系右侧展示了该VPC下,业务区、应用组、应用和首次流量的统计数据,以及该VPC下所有业务区的列表信息。

    • 在业务区列表操作栏,单击点击查看数据详情按钮,可展开该业务区的业务关系详情页面。您可在该页面中查看业务区的业务节点和业务关系。

    • 展开消费者,查看访问中心业务区的其他业务区。点击业务区和业务区之间的连接线,在右侧边栏看业务区下一级应用组之间的访问关系。

      说明 如果两个业务区里的应用已经建立了TCP或者UDP访问,业务区之间就会显示绿色的连线。
    • 展开生产者,查看中心业务区访问的其他业务区。点击业务区和业务区之间的连接线,可以在右侧边栏看到业务区下一级应用间的访问关系。
