本文为您介绍逻辑表实例功能模块。

页面介绍

  1. 进入运维中心,单击左侧菜单栏中的逻辑表实例,进入逻辑表实例页面,如下图所示。

  2. 在逻辑表实例页面:
    • 左侧功能区主要用于搜索和展示逻辑表及其内部物理节点实例。
      • 在上方的搜索框内,用户可以输入逻辑表名、物理节点名称或ID来搜索对应实例。搜索时,节点id是精准匹配,节点名、逻辑表名则支持模糊匹配。默认搜索实例的业务日期是昨天,用户可以选择前天全部选择具体日期来过滤搜索结果。
      • 下方的搜索结果分两层展示,第一层为逻辑表,第二层为逻辑表包含的节点。默认显示节点类型(以图标展示)、节点id、节点名称,所有逻辑表按字母顺序排列。

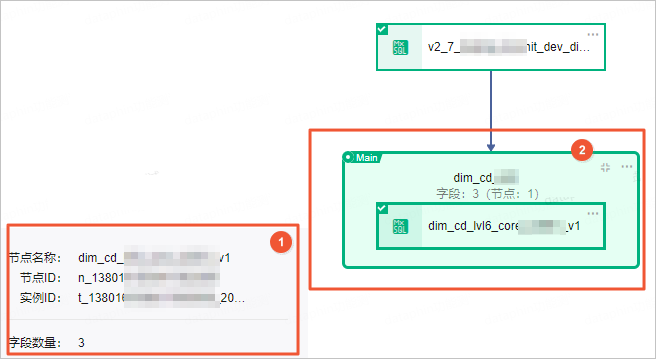

      • 鼠标放置于逻辑表节点上,右侧显示查看字段按钮,单击可以展开此节点内包含的详细字段,如下图所示。

    • 右侧DAG图展示区,默认展示当前逻辑表包含的所有节点实例及其状态(如运行中、运行成功、运行失败),并在左下角动态展示缩略图。
      • 左上角显示当前逻辑表名称,单击旁边的“双箭头”图标可以切换查看对应实例或任务。
      • DAG图右上角有刷新按钮,单击可以查看最新的节点关系;在旁边的搜索框内,用户也可以输入节点名或字段来精准定位DAG图中的节点。
      • DAG图下方有工具栏,用户可以缩放整个DAG图的大小,或全屏展示DAG图。
      • DAG图可拖动。单击DAG上的节点,右下角会显示该节点的详细信息。

右键操作项

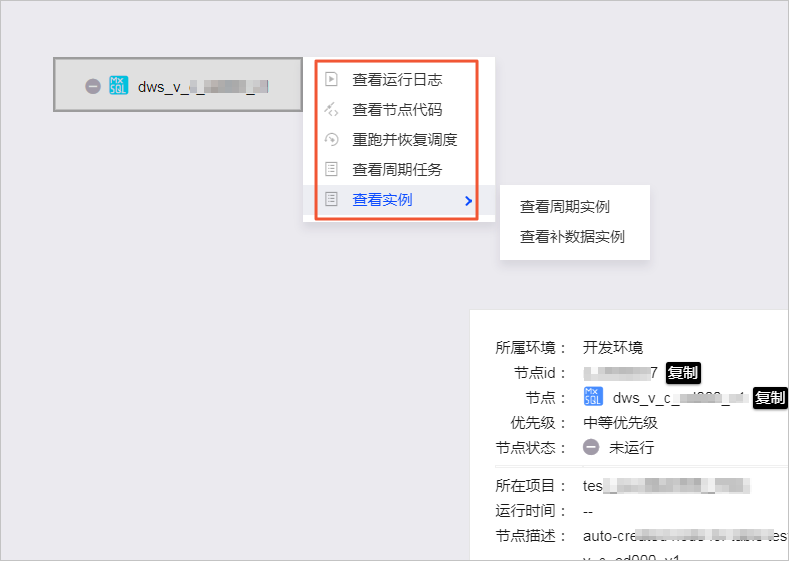

如下图所示,右键单击DAG图中的逻辑表实例,会展示所有支持的操作项。在有权限的情况下,可进行:查看运行日志、查看节点代码、重跑并恢复调度、查看周期任务、查看实例等操作。
