本文为您介绍数据资产全景的全局、流动和结构化模式。

数据资产概述

数据经采集、集成、加工等流程处理完成后,可以在数据资产模块进行系统化管理。

Dataphin的数据资产功能,基于数据资产管理的规范及方法论,助您对数据资产进行盘点评估:
  • 支持自动化提取分析元数据,可视化构建数据资产大图,便于管理者发现与了解数据资产价值。
  • 支持对数据生产中的计算、存储、安全、应用等进行全链路盘点分析、发现问题并提供治理优化方案。帮助您从数据层面降低成本、提升效能。
  • 支持查看可视化的建模研发数据成果及数据表明细。
资产全景包括全局流动结构化模式:
  • 全局模式以星球形式为您展示数据量较大的业务板块及其数据总量。
  • 流动模式展示数据的流入、整合与输出过程,体现数据中台能力。
  • 结构化模式,以不同形状的物料组件表示业务实体,以不同样式的连线表示实体间不同的业务过程关系。为您清晰展示同一业务板块下的数据结构。

全局模式

  1. 登录Dataphin控制台
  2. 在Dataphin控制台页面,选择工作区地域后,单击进入Dataphin>>
  3. 在Dataphin首页,单击顶部菜单栏的资产
  4. 在数据资产页面,单击顶部菜单栏的全景
  5. 全景页面,单击页面右侧的全局页签。
  6. 全局页面,右下角会展示各个业务板块的名称、数据量、占总数据量比,以及系统内的总任务数总数据表数总项目数test同时,您也可以将鼠标悬停旋转的球体上,查看某个业务板块的计算消耗存储量等信息。
    说明 资产全景页面仅为您展示生产环境中的元数据及加工所得的应用数据。

流动模式

全景页面,单击页面右侧的流动页签。test
流动页面,为您可视化展示数据接入量总表数,为您提供数据输出后的数据查询及应用功能:
  • 将鼠标悬停在数据接入量模块上,为您展示的数据源个数。
  • 将鼠标悬停在总表数模块上,会从规范定义数据模型角度,为您展示各个指标的数量。

结构化模式

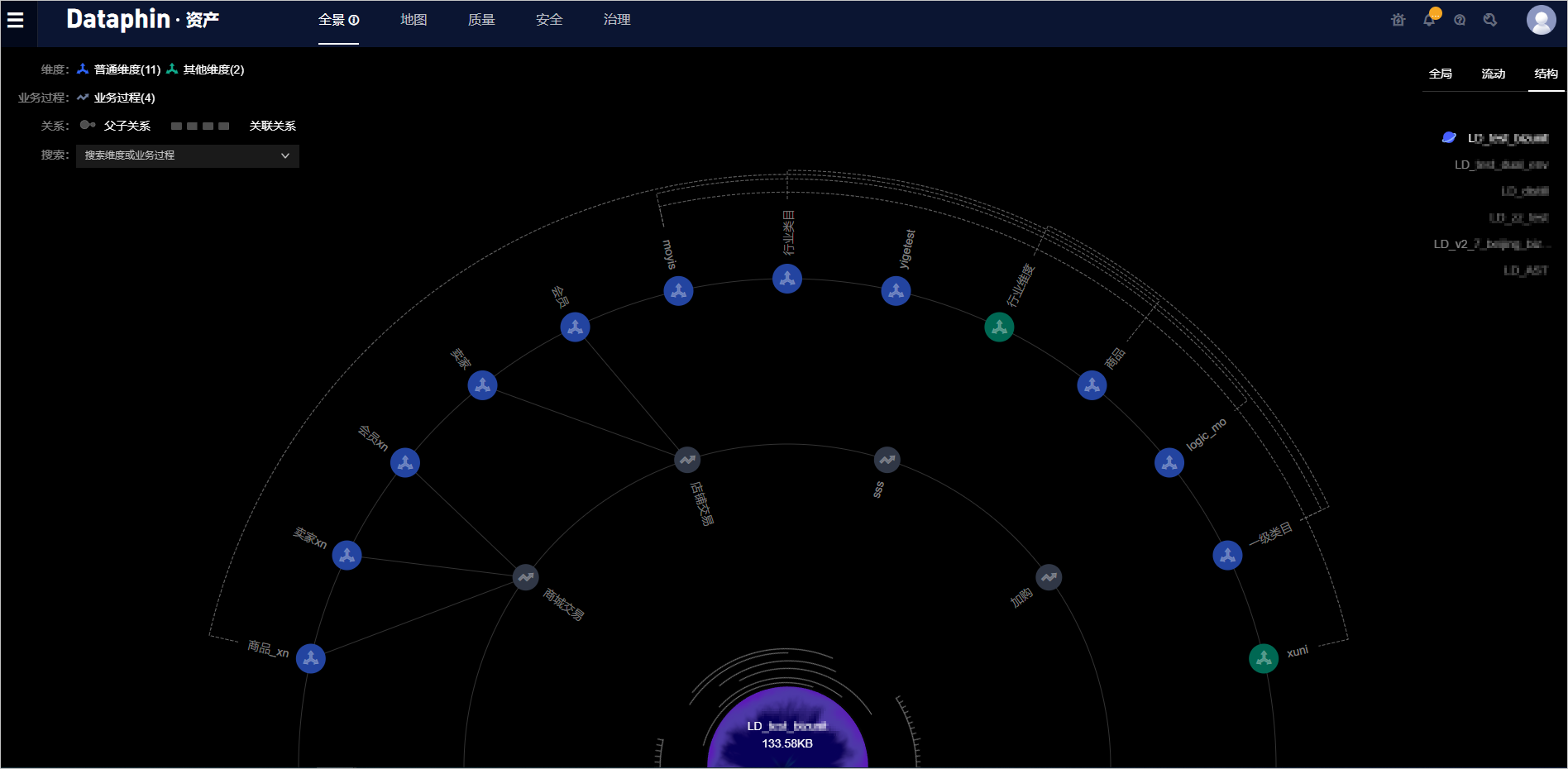

全景页面,单击页面右侧的结构页签。单击数据结构页面右上方的某个业务板块,系统为您展示该业务板块包含的维度、业务过程及其关联关系。test数据结构页面的左上方为您展示如下信息:
  • 维度包括普通维度其他维度其他维度包括普通维度(层级)、枚举维度和虚拟维度,详情请参见新建维度
  • 关系是指维度之间的关系:
    • 具有父子关系的维度之间使用图标连接。
    • 具有关联关系的维度之间使用图标连接。
  • 您可以在搜索框中,输入维度或业务过程的名称进行搜索,同时您也可以单击搜索后的tetet图标,在下拉列表中选择维度或业务过程。
查看关联关系:
  • 单击某个维度,则会高亮显示与之关联的维度实体及业务过程。
  • 单击某个业务过程,则会高亮显示与之关联的维度。
  • 结构页面左上方的搜索框中,搜索某个维度或业务过程,查看与之关联的对象。
