布局是指在画布(Canvas)上多个展示元素不同大小、不同位置和叠放关系的描述。通过本文档,您可以快速了解布局定义、布局坐标体系、阿里云默认布局。

说明
  • 展示元素:视频、图片、文字。
  • 编号1~10000为阿里云提供的默认布局,用户可以使用但是不能修改。10000编号以后为用户自定义的布局(暂未开放)。

布局组成元素

参数 类型 描述
crop_mode int
  • 0:不保持比例铺满。
  • 2:保持比例留边。
panes object array 窗格信息,最大值为16。
audio_mix_count int 最大混音个数。

窗格信息相关参数如下表所示。

参数 类型 描述
paneid int pane编号。
major_pane int 1: 主窗格。
x float 坐标x, 归一化百分比。
y float 坐标y,归一化百分比。
width float 窗格宽,归一化百分比。
height float 窗格高,归一化百分比。
zorder int 叠放顺序,0为最底层,1层在0层之上,以此类推。

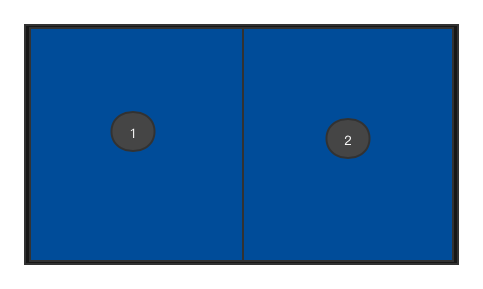

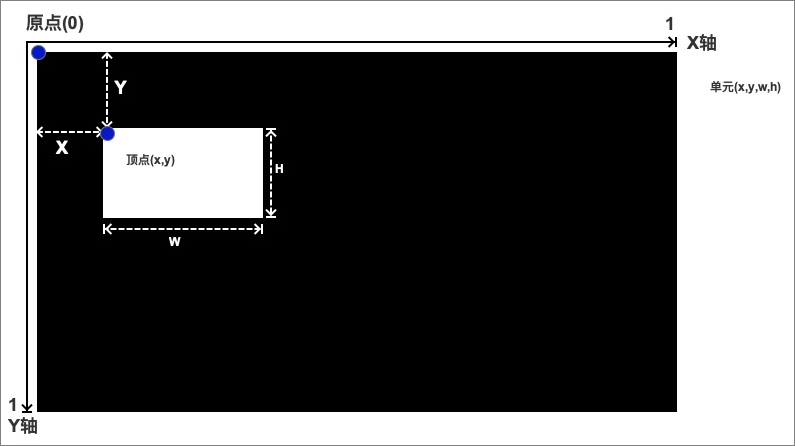

布局坐标体系



默认布局

布局ID 视频源个数 布局名称
1 1 单画面1
2 2 左右平铺
3 2 画中画1
4 2 画中画2
5 3 画廊模式_3
6 4 画廊模式_4
7 5 画廊模式_5
8 6 画廊模式_6
9 7 画廊模式_7
10 8 画廊模式_8
11 9 画廊模式_9

单画面1

id x y width height zorder
0 0 0 1 1 0

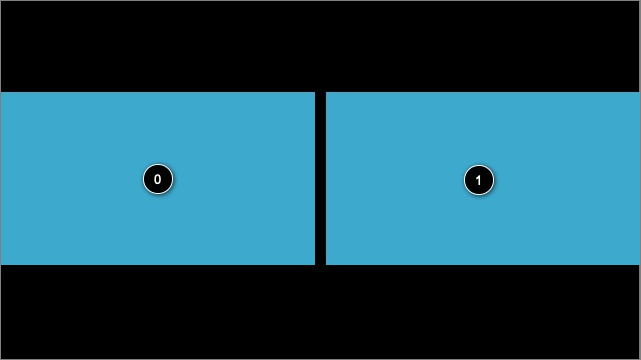

左右平铺

id x y width height zorder
0 0.0021 0.2516 0.4968 0.4968 0
1 0.501 0.2516 0.4968 0.4968 0

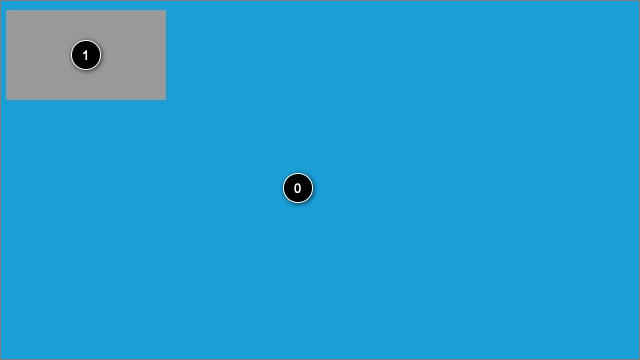

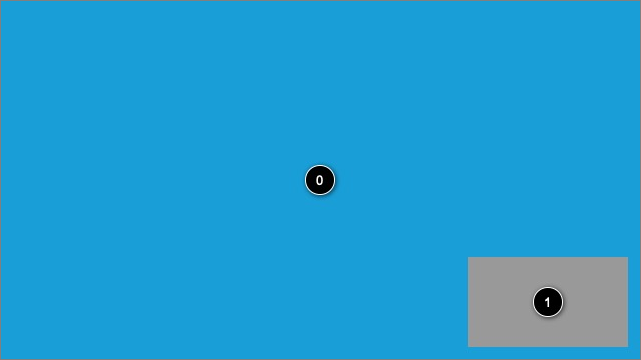

画中画 1

id x y width height zorder
0 0 0 1 1 0
1 0.00625 0.00625 0.2361 0.2361 1


画中画2

id x y width height zorder
0 0 0 1 1 0
1 0.7576 0.7576 0.2361 0.2361 1

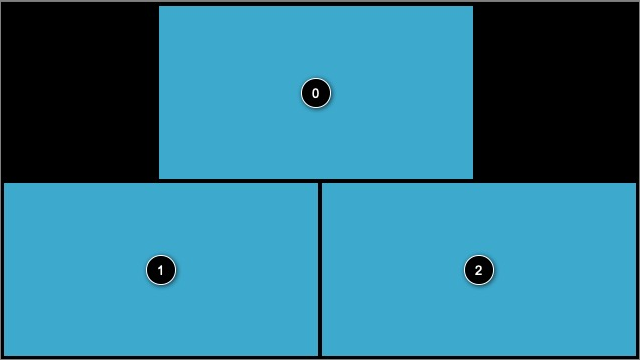

画廊模式_3

id x y width height zorder
0 0.2547 0.00625 0.4906 0.4906 0
1 0.00625 0.5031 0.4906 0.4906 0
2 0.5031 0.5031 0.4906 0.4906 0

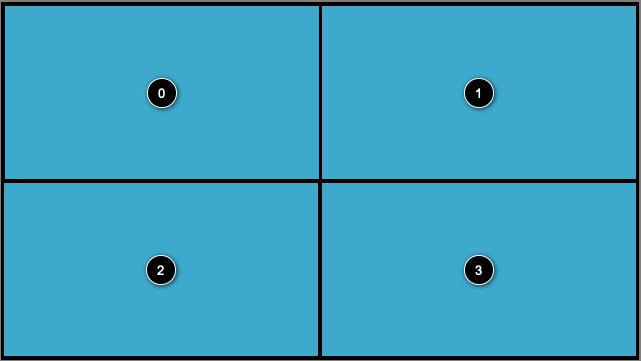

画廊模式_4

id x y width height zorder
0 0.013 0.013 0.4805 0.4805 0
1 0.5065 0.013 0.4805 0.4805 0
2 0.013 0.5065 0.4805 0.4805 0
3 0.5065 0.5065 0.4805 0.4805 0

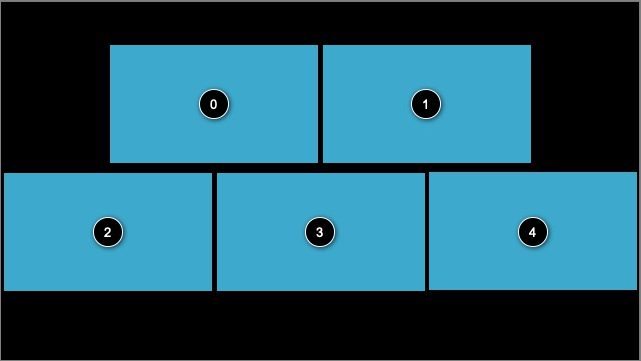

画廊模式_5

id x y width height zorder
0 0.1718 0.1718 0.325 0.325 0
1 0.5031 0.1718 0.325 0.325 0
2 0.00625 0.503 0.325 0.325 0
3 0.3375 0.503 0.325 0.325 0
4 0.66875 0.503 0.325 0.325 0

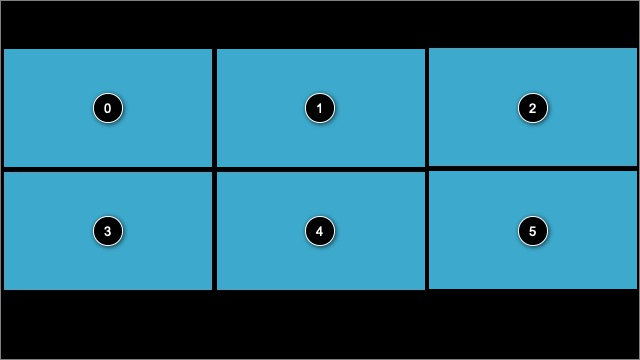

画廊模式_6

id x y width height zorder
0 0.00625 0.1718 0.325 0.325 0
1 0.3375 0.1718 0.325 0.325 0
2 0.6688 0.1718 0.325 0.325 0
3 0.00625 0.5031 0.325 0.325 0
4 0.3375 0.5031 0.325 0.325 0
5 0.6688 0.5031 0.325 0.325 0

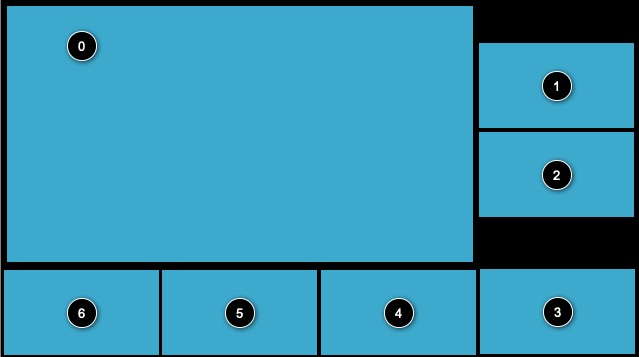

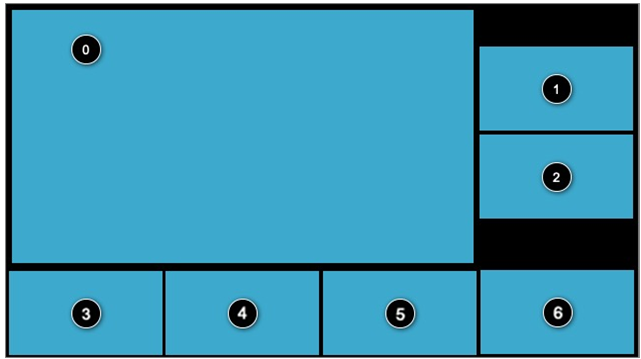

画廊模式_7

id x y width height zorder
0 0.00625 0.00625 0.7391 0.7391 0
1 0.7516 0.1336 0.2422 0.2422 0
2 0.7516 0.3821 0.2422 0.2422 0
3 0.00625 0.7516 0.2422 0.2422 0
4 0.2547 0.7516 0.2422 0.2422 0
5 0.5032 0.7516 0.2422 0.2422 0
6 0.7516 0.7516 0.2422 0.2422 0

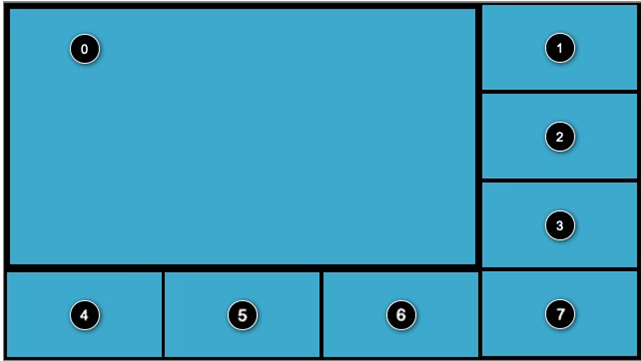

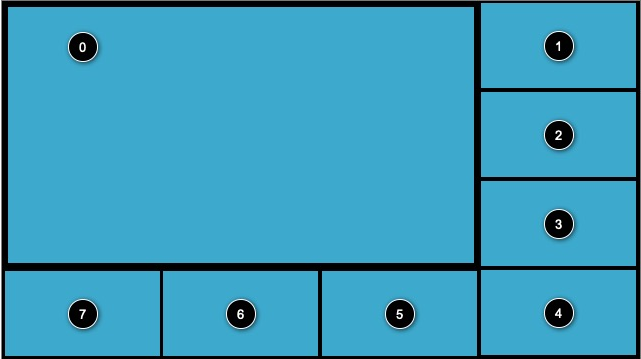

画廊模式_8

id x y width height zorder
0 0.00625 0.00625 0.7391 0.7391 0
1 0.7516 0.00625 0.2422 0.2422 0
2 0.7516 0.2547 0.2422 0.2422 0
3 0.7516 0.5032 0.2422 0.2422 0
4 0.00625 0.7516 0.2422 0.2422 0
5 0.2547 0.7516 0.2422 0.2422 0
6 0.5032 0.7516 0.2422 0.2422 0
7 0.7516 0.7516 0.2422 0.2422 0

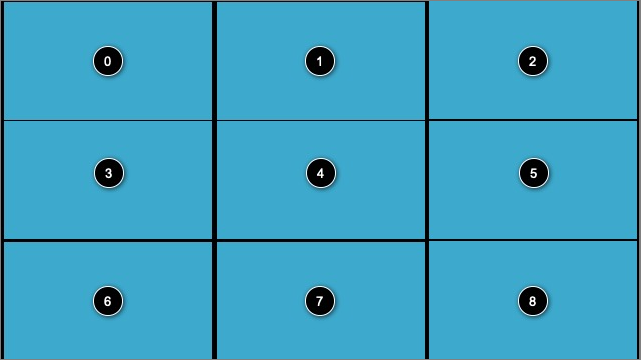

画廊模式_9

id x y width height zorder
0 0.00625 0.00625 0.325 0.325 0
1 0.3375 0.00625 0.325 0.325 0
2 0.6688 0.00625 0.325 0.325 0
3 0.00625 0.3375 0.325 0.325 0
4 0.3375 0.3375 0.325 0.325 0
5 0.6688 0.3375 0.325 0.325 0
6 0.00625 0.6688 0.325 0.325 0
7 0.3375 0.6688 0.325 0.325 0
8 0.6688 0.6688 0.325 0.325 0
