日志服务支持您在仪表盘的编辑模式下,添加图表元素、调整布局、编辑图表、导入图表、修改仪表盘名称等操作。

功能入口

注意 在编辑模式下的所有操作,都必须保存后才会生效,即在仪表盘页面的右上方单击保存
  1. 登录日志服务控制台
  2. 进入仪表盘页面。
    1. 在Project列表区域,单击目标Project。
    2. 在左侧导航栏,选择资源 > 仪表盘
    3. 在仪表盘列表中,单击目标仪表盘。
  3. 在仪表盘页面,单击编辑

添加图表元素

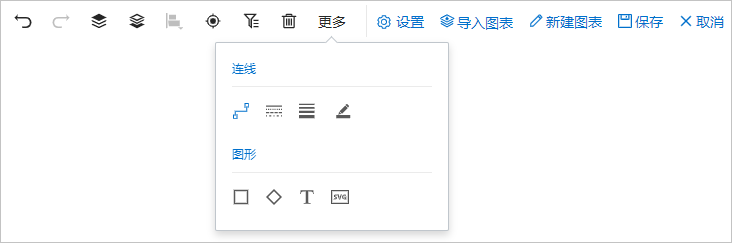

在仪表盘编辑模式下,支持插入以下图表元素。图表元素
  • 添加矩形和菱形

    拖动矩形图标或菱形图标到指定位置。双击图形,可输入文本内容。您还可以修改文本属性以及矩形、菱形的边框属性。

  • 添加文本

    拖动文本图标到指定位置并双击,可输入文本内容。您还可以修改文本属性(字号、字体样式、对齐方式和字体颜色)。

  • 添加过滤器

    单击过滤器图标,添加过滤器。通过过滤器可缩小查询范围或替换占位符变量,即对整个仪表盘进行查询过滤和变量替换操作。更多信息,请参见添加过滤器

  • 添加自定义SVG
    拖动SVG图标,选择目标SVG并上传到仪表盘。
    说明 SVG大小不超过10 KB。

调整布局

在仪表盘的编辑模式下,所有统计图表与各类图表元素位于一个可随意拖拽的画布中,您可以自由拖动和缩放每一个图表。画布水平方向限制为1000个单位,每个单位宽度为当前浏览器宽度/1000,垂直方向无限制,每个单位为1像素。

支持进行以下排版操作:
  • 调整图表位置
    • 直接拖动图表到指定位置。
    • 选中目标图表后,在操作栏中设置左边距和上边距,调整图片的位置。调整位置
  • 调整图表大小
    • 选中目标图表,在右下角拖拽,调整图表大小。
    • 选中目标图表,在操作栏中设置高度和宽度,调整图表大小。调整高度
  • 添加图表连接线

    选中目标图表后,单击操作栏中的连线图标,然后连接图表的顶点。添加连接线后,调整表格的位置和大小时,连接线会同时移动,便于展示图表间的相对关系。

  • 设置图表层级

    选中目标图表后,通过操作栏中的图层置顶图标或图层置底图标,可将图表层级设置为置顶或置底。

设置图表

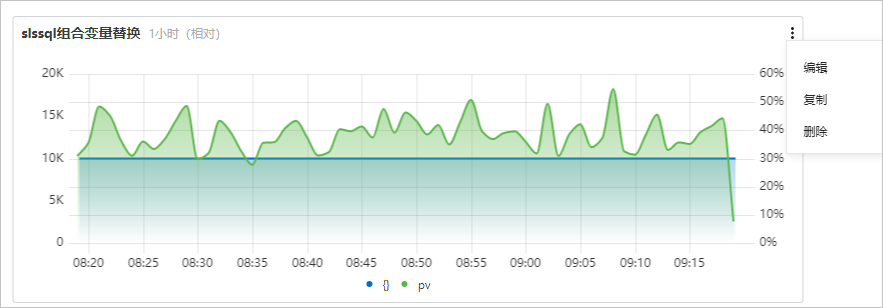

在仪表盘的编辑模式下,您可以编辑、复制、删除图表。设置图表
  • 编辑

    找到目标图表,选择配置监控与告警 > 编辑,修改图表的查询分析语句、属性配置等。

  • 复制

    找到目标图表,选择配置监控与告警 > 复制,创建目标图表的副本,保留所有配置信息。

  • 删除

    找到目标图表,选择配置监控与告警 > 删除,删除目标图表。

修改仪表盘名称

在仪表盘编辑模式下,在仪表盘名称文本框中输入新名称,即可修改仪表盘名称。

导入图表

在仪表盘编辑模式下,您可以导入已创建的图表。

  1. 单击右上方的导入图表
  2. 选择目标仪表盘和图表,单击确认
