使用阿里云物联网平台可实现伪内网穿透,对无公网IP的树莓派服务器进行远程控制。本文以实现基于树莓派服务器远程控制为例,介绍伪内网穿透的实现流程,并提供开发代码示例。

背景信息

假如您在公司或家里使用树莓派搭建一个服务器,用于执行一些简单的任务,如启动某个脚本,开始下载文件等。但是,如果树莓派没有公网IP,您不在公司或家里的情况下,您就无法控制该服务器。如果使用其他内网穿透工具,也会经常出现断线的情况。为解决以上问题,您可以使用阿里云物联网平台的RRPC(同步远程过程调用)功能结合JSch库来实现对树莓派服务器的远程控制。

说明 本文以旧版公共实例下产品和设备为例,介绍远程控制树莓派服务器的开发方法。

实现远程控制的流程

树莓派连接物联网平台

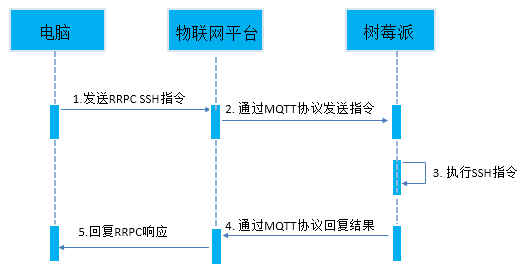

通过物联网平台远程控制树莓派服务器的流程:

  1. 在电脑上调用物联网平台RRPC接口发送SSH指令。
  2. 物联网平台接收到指令后,通过MQTT协议将SSH指令下发给树莓派服务器。
  3. 服务器执行SSH指令。
  4. 服务器将SSH指令执行结果封装成RRPC响应,通过MQTT协议上报到物联网平台。
  5. 物联网平台将RRPC响应回复给电脑。
说明 RRPC调用的超时限制为5秒。服务器5秒内未收到设备回复,会返回超时错误。如果您发送的指令操作耗时较长,可忽略该超时错误信息。

下载SDK和Demo

实现物联网平台远程控制树莓派,您需先进行服务端SDK和设备端SDK开发。

以下章节中,将介绍服务端SDK和设备端SDK的开发示例。

说明 本文示例中提供的代码仅支持一些简单的Linux命令,如uname、touch、mv等,不支持文件编辑等复杂的指令,需要您自行实现。

设备端SDK开发

下载、安装设备端SDK和下载SDK Demo后,您需添加项目依赖和增加以下Java文件。

项目可以导出成JAR包在树莓派上运行。

  1. pom.xml文件中,添加依赖。
    <!-- 设备端SDK -->
    <dependency>
        <groupId>com.aliyun.alink.linksdk</groupId>
        <artifactId>iot-linkkit-java</artifactId>
        <version>1.1.0</version>
        <scope>compile</scope>
    </dependency>
    <dependency>
        <groupId>com.google.code.gson</groupId>
        <artifactId>gson</artifactId>
        <version>2.8.1</version>
        <scope>compile</scope>
    </dependency>
    <dependency>
        <groupId>com.alibaba</groupId>
        <artifactId>fastjson</artifactId>
        <version>1.2.83</version>
        <scope>compile</scope>
    </dependency>

    <!-- SSH客户端 -->
    <!-- https://mvnrepository.com/artifact/com.jcraft/jsch -->
    <dependency>
        <groupId>com.jcraft</groupId>
        <artifactId>jsch</artifactId>
        <version>0.1.55</version>
    </dependency>
  2. 增加SSHShell.java文件,用于执行SSH指令。
    public class SSHShell {

        private String host;

        private String username;

        private String password;

        private int port;

        private Vector<String> stdout;

        public SSHShell(final String ipAddress, final String username, final String password, final int port) {
            this.host = ipAddress;
            this.username = username;
            this.password = password;
            this.port = port;
            this.stdout = new Vector<String>();
        }

        public int execute(final String command) {

            System.out.println("ssh command: " + command);

            int returnCode = 0;
            JSch jsch = new JSch();
            SSHUserInfo userInfo = new SSHUserInfo();

            try {
                Session session = jsch.getSession(username, host, port);
                session.setPassword(password);
                session.setUserInfo(userInfo);
                session.connect();

                Channel channel = session.openChannel("exec");
                ((ChannelExec) channel).setCommand(command);

                channel.setInputStream(null);
                BufferedReader input = new BufferedReader(new InputStreamReader(channel.getInputStream()));

                channel.connect();

                String line = null;
                while ((line = input.readLine()) != null) {
                    stdout.add(line);
                }
                input.close();

                if (channel.isClosed()) {
                    returnCode = channel.getExitStatus();
                }

                channel.disconnect();
                session.disconnect();
            } catch (JSchException e) {
                e.printStackTrace();
            } catch (Exception e) {
                e.printStackTrace();
            }

            return returnCode;
        }

        public Vector<String> getStdout() {
            return stdout;
        }

    }
  3. 增加SSHUserInfo.java文件,用于验证SSH账号密码。
    public class SSHUserInfo implements UserInfo {

        @Override
        public String getPassphrase() {
            return null;
        }

        @Override
        public String getPassword() {
            return null;
        }

        @Override
        public boolean promptPassphrase(final String arg0) {
            return false;
        }

        @Override
        public boolean promptPassword(final String arg0) {
            return false;
        }

        @Override
        public boolean promptYesNo(final String arg0) {
            if (arg0.contains("The authenticity of host")) {
                return true;
            }
            return false;
        }

        @Override
        public void showMessage(final String arg0) {
        }

    }
  4. 增加Device.java文件,用于创建MQTT连接。
    public class Device {

        /**
         * 建立连接
         *
         * @param productKey 产品key
         * @param deviceName 设备名称
         * @param deviceSecret 设备密钥
         * @throws InterruptedException
         */
        public static void connect(String productKey, String deviceName, String deviceSecret) throws InterruptedException {

            // 初始化参数
            LinkKitInitParams params = new LinkKitInitParams();

            // 设置 Mqtt 初始化参数
            IoTMqttClientConfig config = new IoTMqttClientConfig();
            config.productKey = productKey;
            config.deviceName = deviceName;
            config.deviceSecret = deviceSecret;
            params.mqttClientConfig = config;

            // 设置初始化设备证书信息,传入:
            DeviceInfo deviceInfo = new DeviceInfo();
            deviceInfo.productKey = productKey;
            deviceInfo.deviceName = deviceName;
            deviceInfo.deviceSecret = deviceSecret;
            params.deviceInfo = deviceInfo;

            // 初始化
            LinkKit.getInstance().init(params, new ILinkKitConnectListener() {
                public void onError(AError aError) {
                    System.out.println("init failed !! code=" + aError.getCode() + ",msg=" + aError.getMsg() + ",subCode="
                            + aError.getSubCode() + ",subMsg=" + aError.getSubMsg());
                }

                public void onInitDone(InitResult initResult) {
                    System.out.println("init success !!");
                }
            });

            // 确保初始化成功后才执行后面的步骤,可以根据实际情况适当延长这里的延时
            Thread.sleep(2000);
        }

        /**
         * 发布消息
         *
         * @param topic 发送消息的topic
         * @param payload 发送的消息内容
         */
        public static void publish(String topic, String payload) {
            MqttPublishRequest request = new MqttPublishRequest();
            request.topic = topic;
            request.payloadObj = payload;
            request.qos = 0;
            LinkKit.getInstance().getMqttClient().publish(request, new IConnectSendListener() {
                @Override
                public void onResponse(ARequest aRequest, AResponse aResponse) {
                }

                @Override
                public void onFailure(ARequest aRequest, AError aError) {
                }
            });
        }

        /**
         * 订阅消息
         *
         * @param topic 订阅消息的topic
         */
        public static void subscribe(String topic) {
            MqttSubscribeRequest request = new MqttSubscribeRequest();
            request.topic = topic;
            request.isSubscribe = true;
            LinkKit.getInstance().getMqttClient().subscribe(request, new IConnectSubscribeListener() {
                @Override
                public void onSuccess() {
                }

                @Override
                public void onFailure(AError aError) {
                }
            });
        }

        /**
         * 取消订阅
         *
         * @param topic 取消订阅消息的topic
         */
        public static void unsubscribe(String topic) {
            MqttSubscribeRequest request = new MqttSubscribeRequest();
            request.topic = topic;
            request.isSubscribe = false;
            LinkKit.getInstance().getMqttClient().unsubscribe(request, new IConnectUnscribeListener() {
                @Override
                public void onSuccess() {
                }

                @Override
                public void onFailure(AError aError) {
                }
            });
        }

        /**
         * 断开连接
         */
        public static void disconnect() {
            // 反初始化
            LinkKit.getInstance().deinit();
        }

    }
  5. 增加SSHDevice.java文件。SSHDevice.java包含main方法,用于接收RRPC指令,调用SSHShell执行SSH指令,返回RRPC响应。SSHDevice.java文件中,需要填写设备证书信息(ProductKey、DeviceName和DeviceSecret)和SSH账号密码。
    public class SSHDevice {

        // ===================需要填写的参数开始===========================
        // 产品productKey
        private static String productKey = "";
        //
        private static String deviceName = "";
        // 设备密钥deviceSecret
        private static String deviceSecret = "";
        // 消息通信的topic,无需创建和定义,直接使用即可
        private static String rrpcTopic = "/sys/" + productKey + "/" + deviceName + "/rrpc/request/+";
        // ssh 要访问的域名或IP
        private static String host = "127.0.0.1";
        // ssh 用户名
        private static String username = "";
        // ssh 密码
        private static String password = "";
        // ssh 端口号
        private static int port = 22;
        // ===================需要填写的参数结束===========================

        public static void main(String[] args) throws InterruptedException {

            // 下行数据监听
            registerNotifyListener();

            // 建立连接
            Device.connect(productKey, deviceName, deviceSecret);

            // 订阅topic
            Device.subscribe(rrpcTopic);
        }

        public static void registerNotifyListener() {
            LinkKit.getInstance().registerOnNotifyListener(new IConnectNotifyListener() {
                @Override
                public boolean shouldHandle(String connectId, String topic) {
                    // 只处理特定topic的消息
                    if (topic.contains("/rrpc/request/")) {
                        return true;
                    } else {
                        return false;
                    }
                }

                @Override
                public void onNotify(String connectId, String topic, AMessage aMessage) {
                    // 接收rrpc请求并回复rrpc响应
                    try {
                        // 执行远程命令
                        String payload = new String((byte[]) aMessage.getData(), "UTF-8");
                        SSHShell sshExecutor = new SSHShell(host, username, password, port);
                        sshExecutor.execute(payload);

                        // 获取命令回显
                        StringBuffer sb = new StringBuffer();
                        Vector<String> stdout = sshExecutor.getStdout();
                        for (String str : stdout) {
                            sb.append(str);
                            sb.append("\n");
                        }

                        // 回复回显到服务端
                        String response = topic.replace("/request/", "/response/");
                        Device.publish(response, sb.toString());
                    } catch (UnsupportedEncodingException e) {
                        e.printStackTrace();
                    }
                }

                @Override
                public void onConnectStateChange(String connectId, ConnectState connectState) {
                }
            });
        }

    }

服务端SDK开发

下载、安装服务端SDK和下载SDK Demo后,您需添加项目依赖和增加以下Java文件。

  1. pom.xml文件中,添加依赖。
    重要 服务端SDK对应的新版本,请参见Java SDK使用说明
    <!-- 服务端SDK -->
    <dependency>
        <groupId>com.aliyun</groupId>
        <artifactId>aliyun-java-sdk-iot</artifactId>
        <version>7.38.0</version>
    </dependency>
    <dependency>
        <groupId>com.aliyun</groupId>
        <artifactId>aliyun-java-sdk-core</artifactId>
        <version>4.5.6</version>
    </dependency>

    <!-- commons-codec -->
    <dependency>
        <groupId>commons-codec</groupId>
        <artifactId>commons-codec</artifactId>
        <version>1.8</version>
    </dependency>
  2. 增加OpenApiClient.java文件,用于调用物联网平台开放接口。
    public class OpenApiClient {

        private static DefaultAcsClient client = null;

        public static DefaultAcsClient getClient(String accessKeyID, String accessKeySecret) {

            if (client != null) {
                return client;
            }

            try {
                IClientProfile profile = DefaultProfile.getProfile("cn-shanghai", accessKeyID, accessKeySecret);
                DefaultProfile.addEndpoint("cn-shanghai", "cn-shanghai", "Iot", "iot.cn-shanghai.aliyuncs.com");
                client = new DefaultAcsClient(profile);
            } catch (Exception e) {
                System.out.println("create OpenAPI Client failed !! exception:" + e.getMessage());
            }

            return client;
        }

    }
  3. 增加SSHCommandSender.java文件。SSHCommandSender.java包含main方法,用于发送SSH指令和接收SSH指令响应。SSHCommandSender.java中,需要填写您的账号AccessKey信息、设备证书信息(ProductKey和DeviceName)、以及SSH指令。
    public class SSHCommandSender {


        // ===================需要填写的参数开始===========================

        // 用户账号AccessKey

        private static String accessKeyID = "";

        // 用户账号AccesseKeySecret

        private static String accessKeySecret = "";

        // 实例ID

        private static String instanceId = "";

        // 产品Key

        private static String productKey = "";

        // 设备名称deviceName

        private static String deviceName = "";

        // ===================需要填写的参数结束===========================


        public static void main(String[] args) throws ServerException, ClientException, UnsupportedEncodingException {


            // Linux 远程命令

            String payload = "uname -a";


            // 构建RRPC请求

            RRpcRequest request = new RRpcRequest();

            request.setIotInstanceId(instanceId);

            request.setProductKey(productKey);

            request.setDeviceName(deviceName);

            request.setRequestBase64Byte(Base64.encodeBase64String(payload.getBytes()));

            request.setTimeout(5000);


            // 获取服务端请求客户端

            DefaultAcsClient client = OpenApiClient.getClient(accessKeyID, accessKeySecret);


            // 发起RRPC请求

            RRpcResponse response = (RRpcResponse) client.getAcsResponse(request);


            // RRPC响应处理

            // response.getSuccess()仅表明RRPC请求发送成功,不代表设备接收成功和响应成功

            // 需要根据RrpcCode来判定,参考文档https://help.aliyun.com/document_detail/69797.html

            if (response != null && "SUCCESS".equals(response.getRrpcCode())) {

                // 回显

                System.out.println(new String(Base64.decodeBase64(response.getPayloadBase64Byte()), "UTF-8"));

            } else {

                // 回显失败,打印rrpc code

                System.out.println(response.getRrpcCode());

            }

        }


    }
