网格热力图是基础平面地图的子组件,支持独立的样式和数据配置,包括网格的大小、颜色、边宽以及经纬度等,能够以网格点的形式表现地理位置上的点的分布密度。本文介绍网格热力图各配置项的含义。

注意 当前为v1.x版本的网格热力层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见网格热力层(v2.x版本)
单击子组件管理下方的网格热力图,进入配置面板配置网格热力图的样式和数据。
说明 如果子组件管理中没有网格热力图,说明您还未添加网格热力图子组件,请参见地图容器(v1.x版本)进行添加。

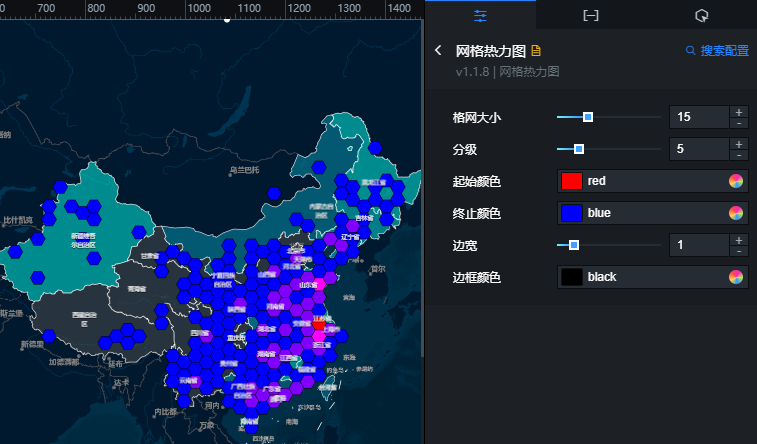

配置

配置
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 网格大小:网格热力图的网格大小。DataV会根据您设置的网格大小和数据范围计算出所有网格的数量和位置。
  • 分级:网格热力图的颜色分级数。与起始颜色终止颜色配置项配合使用,根据点的分布,设置每个网格的颜色。
  • 起始颜色:起始网格的颜色,请参见颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的网格,其中点个数最多的网格就为起始网格。
  • 终止颜色:终止网格的颜色。DataV会根据数据中点的经度纬度值,计算出点所在的网格,其中点个数最少的网格就为终止网格。
    说明 在起始网格和终止网格之间的网格,会根据您设置的分级数,对应显示起始颜色终止颜色之间的颜色。
  • 边宽:网格边框的宽度,范围为0~6,单位为px。
  • 边框颜色:网格边框的颜色。

数据

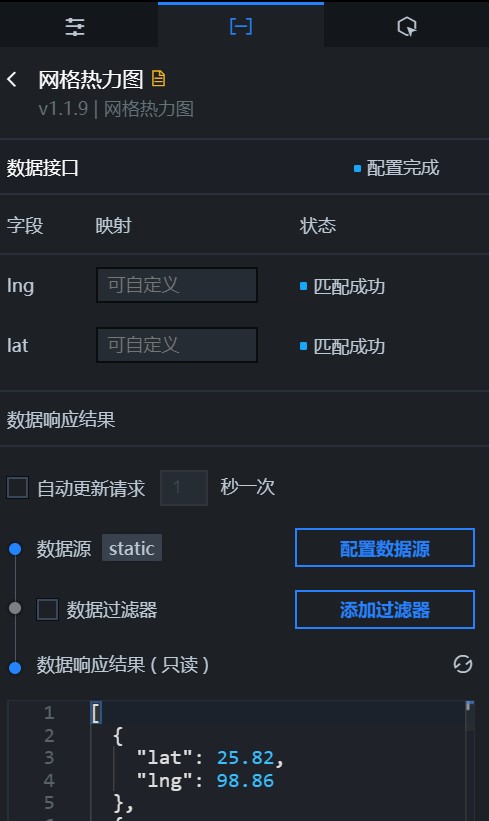

网格热力层数据面板

可下载上图中的示例JSON代码

表 1. 字段说明
字段 说明
lng 网格点的经度。
lat 网格点的纬度。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中网格热力图右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。

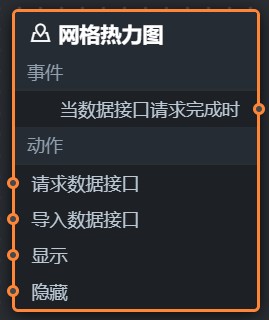

  3. 在蓝图编辑器配置页面,单击导入节点栏内的网格热力图组件,在画布中可以看到如下图所示的网格热力图的蓝图编辑器配置参数。网格热力层蓝图编辑器参数
    • 事件

      当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如网格热力层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
