流式气泡层是基础平面地图的子组件,支持独立的样式和数据配置,包括气泡的大小、位置、颜色、动画效果以及经纬度等,能够以流式气泡的形式表现地理位置上的点数据信息。本文档为您介绍流式气泡层各配置项的含义,帮助您快速准确地使用流式气泡层子组件。

注意 当前为v1.x版本的流式气泡层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见流式气泡层(v2.x版本)

参见地图容器(v1.x版本)添加流式气泡层子组件,并配置其参数。

配置

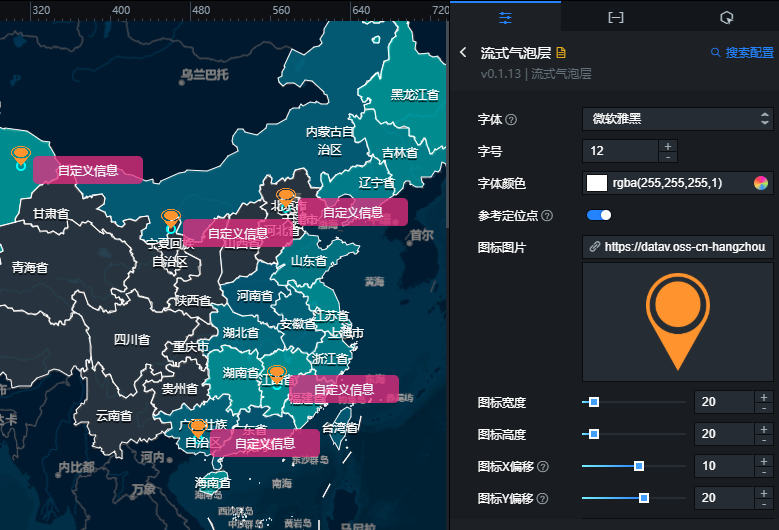

流式气泡层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 字体:流式气泡的文本字体。
  • 字号:流式气泡的文本大小。
  • 字体颜色:流式气泡的文本颜色,可参见颜色选择器说明进行修改。
  • 参考定位点:勾选后,显示定位点,作为调整图标位置时的参考点使用,实际使用的时候请关闭此选项。去勾选,隐藏定位点,只有在预览或者发布时,才能显示效果。参考定位点配置项
  • 图标图片:流式气泡图标的图片。单击图标图片,删除当前图片,再次单击上传本地图片。如果您需要使用远程服务器上的图片,可以在图标图片上方的输入框中输入图片的url地址。
  • 图标宽度:图标的宽度,取值范围为0到100,单位为px。
  • 图标高度:图标的高度,取值范围为0到100,单位为px。
  • 图标X偏移:图标相对于定位点的X偏移量,取值范围为-100到100,单位为px。建议设置为图标宽度的一半来水平居中。
  • 图标Y偏移:图标相对于定位点的Y偏移量,取值范围为-100到100,单位为px。建议设置为图标高度值来下对齐图标,设置为图标高度值的一半来垂直居中。
  • 背景颜色:流信息的背景颜色。
  • 内容宽度:流式气泡文本信息的宽度,取值范围为0到300,单位为px。
  • 外边距:流式气泡文本信息距离文字信息框四边的距离。
  • 圆角半径:流式气泡文字框的圆角半径,值越大,边角越圆。默认为0,即为长方形。
  • 内容X偏移:流式气泡文本信息相对于图标的X偏移量,取值范围为-100到100,单位为px。
  • 内容Y偏移:流式气泡文本信息相对于图标的Y偏移量,取值范围为-100到100,单位为px。
  • 多行对齐:流式信息的多行对齐方式,包括左对齐居中右对齐。仅当数据中的info信息设置为多行时有效。
  • 缓存:勾选后,系统会自动缓存您的气泡数据,并且可以自定义缓存条数。当数据发生变化时,系统不会清空您已经缓存的数据。
  • 顺序:勾选后,系统按照数据的顺序进行循环冒泡,去勾选,系统进行随机冒泡。
  • 冒泡数目:流式气泡每次冒泡的数量,当设置的数目小于数据条数时,系统采用循环冒泡的方式。
  • 平铺时间:流式气泡平铺动画的持续时间,单位为s。
  • 停留时间:流式气泡平铺动画的停留时间,单位为s。
  • 消失时间:流式气泡平铺动画的消失时间,单位为s。
  • 更新时间:流式气泡平铺动画的更新时间,单位为s。

数据

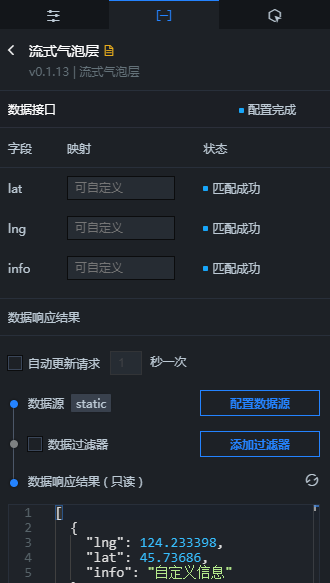

流式气泡层数据面板

可单击此处下载上图中的示例JSON代码。

  • lng:流式气泡的经度。
  • lat:流式气泡的纬度。
  • info:流式气泡的文本信息,可自定义,支持使用</br>换行,例如自定义信息</br>自定义信息
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

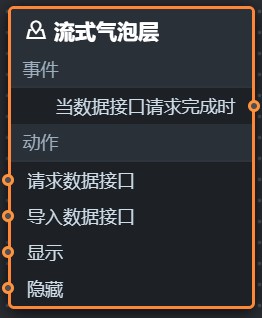

在大屏编辑器页面中,单击基础平面地图子组件管理列表中流式气泡层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的流式气泡层组件即可在画布中看到如下图所示的流式气泡层的蓝图编辑器配置参数。流式气泡层蓝图编辑器参数
  • 事件

    当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

  • 动作
    动作 说明
    请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如流式气泡层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
