通过弹性网卡添加后端服务器

更新时间:

弹性网卡ENI(Elastic Network Interface)是一种可以附加到专有网络VPC(Virtual Private Cloud)类型的ECS实例上的虚拟网卡,通过ENI,您可以实现高可用集群搭建、低成本故障转移和精细化的网络管理。传统型负载均衡CLB后端服务器支持添加ECS的主网卡和辅助网卡。

背景信息

CLB实例添加后端服务器组时,如果ECS实例绑定了多个ENI,则CLB实例支持挂载ECS的主网卡和辅助网卡。

使用限制

  • 仅性能保障型CLB实例后端服务器支持添加ECS的主网卡和辅助网卡。

  • 目前控制台只支持挂载ENI辅助网卡,如果要挂载ENI主网卡,需要调用API进行挂载。

前提条件

  • 您已创建了CLB实例并为该CLB实例配置了TCP监听。本文以TCP监听为例。

  • 您已创建ECS实例,并为该ECS绑定了弹性网卡,该ECS与已创建的CLB实例属于同一个VPC。

操作步骤

  1. 登录传统型负载均衡CLB控制台
  2. 在顶部菜单栏,选择CLB实例的所属地域。

  3. 实例管理页面,单击需要添加后端服务器组的实例ID。

  4. 单击虚拟服务器组默认服务器组主备服务器组页签添加后端服务器。本文以虚拟服务器组为例。

    说明

    默认服务器组、虚拟服务器组和主备服务器组均支持挂载ECS的主网卡和辅助网卡。

  5. 虚拟服务器组页签,单击创建虚拟服务器组

  6. 创建虚拟服务器组页面,设置虚拟服务器名称,单击添加

  7. 我的服务器面板,选择后端服务器类型下拉框中选择云服务器ECS/弹性网卡ENI选中只展示可添加的实例,并打开高级模式开关。

    通过弹性网卡添加后端服务器
  8. 在服务器列表中,单击ECS实例ID右侧的加号图标,选择ECS和ENI然后单击下一步

    如果没有可用的云服务器,您可以在服务器列表右上角单击购买云服务器

  9. 配置端口和权重配置向导,设置服务器的端口权重,然后单击添加

  10. 创建虚拟服务器组页面,单击创建,在弹出的确认对话框中,单击确定

  11. 单击监听页签,找到已创建的TCP监听,在操作列单击修改监听配置,将已创建的挂载ENI的虚拟服务器组设置为该CLB的后端服务器组。

    1. 协议&监听页签,单击下一步

    2. 后端服务器页签,选择虚拟服务器组,在选择服务器组下拉框中选择已创建的挂载ENI的虚拟服务器组,然后单击下一步提交,完成将监听的后端服务器切换为挂载ENI的虚拟服务器组。

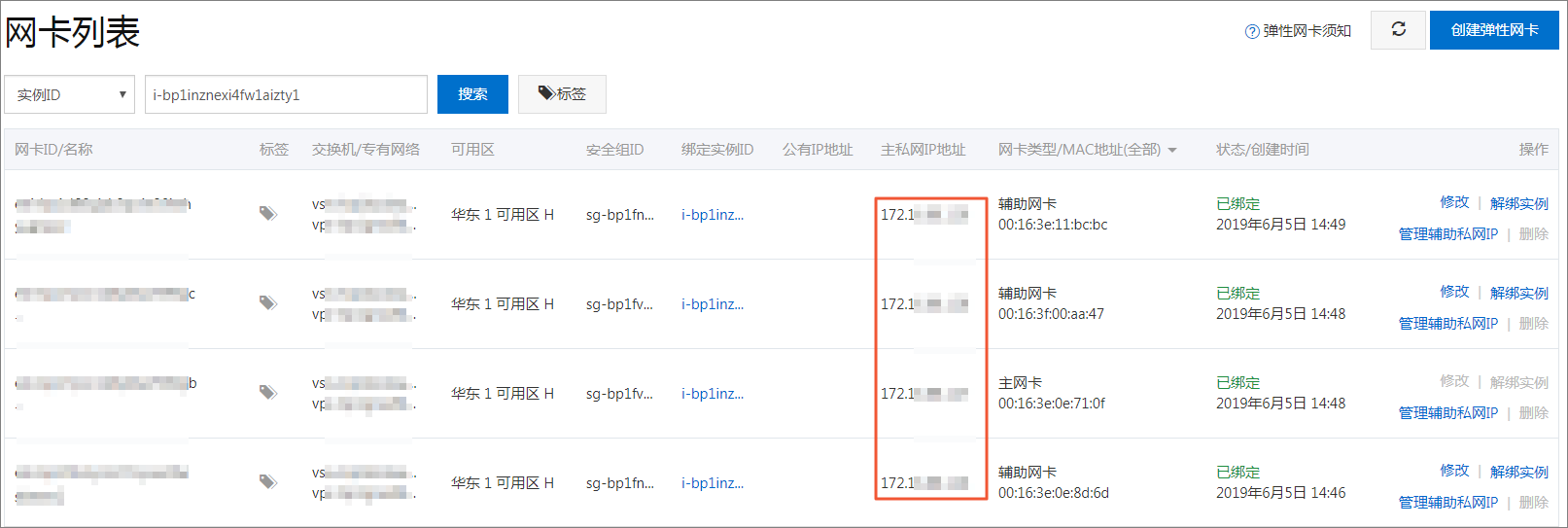

  12. 返回实例管理页面,查看该实例挂载的ECS和ENI后端服务器。

    其中:

    • ecs:表示ECS实例。

    • 虚拟机网卡:表示ECS的主网卡和辅助网卡。
