物联网平台为设备端开发提供了SDK,这些SDK已封装了设备端与物联网平台的交互协议。您可以直接使用设备端SDK来进行开发。如果嵌入式环境复杂,已提供的设备端SDK不能满足您的需求,请参见本文,自行封装Alink协议数据,建立设备与物联网平台的通信。

物联网平台为设备端开发提供的各语言SDK,请参见设备端SDK

Alink协议是针对物联网开发领域设计的一种数据交换规范,数据格式是JSON,用于设备端和物联网平台的双向通信,更便捷地实现和规范了设备端和物联网平台之间的业务数据交互。

以下为您介绍Alink协议下,设备的上线流程和数据上下行原理。

上线流程

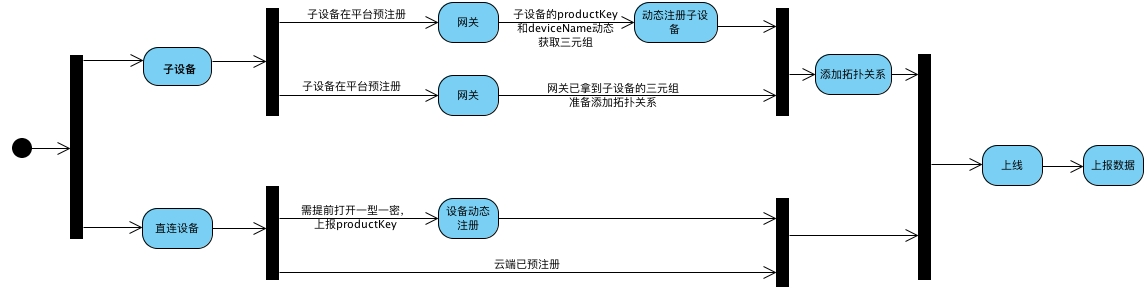

设备上线流程,可以按照设备类型,分为直连设备接入与子设备接入。主要包括:设备注册、上线和数据上报三个流程。

直连设备接入有两种方式:

  • 使用一机一密方式提前烧录设备证书(ProductKey、DeviceName和DeviceSecret),注册设备,上线,然后上报数据。
  • 使用一型一密动态注册提前烧录产品证书(ProductKey和ProductSecret),注册设备, 上线,然后上报数据。

子设备接入流程通过网关发起,具体接入方式有两种:

  • 使用一机一密提前烧录设备证书(ProductKey、DeviceName和DeviceSecret),子设备上报设备证书给网关,网关添加拓扑关系,复用网关的通道上报数据。
  • 使用动态注册方式提前烧录ProductKey,子设备上报ProductKey和DeviceName给网关,物联网平台校验DeviceName成功后,下发DeviceSecret。子设备将获得的设备证书信息上报网关,网关添加拓扑关系,通过网关的通道上报数据。

设备上报数据

设备上报属性或事件

  • 透传格式(透传/自定义)数据 设备透传数据
    1. 设备通过透传格式数据的Topic,上报透传数据。
    2. 物联网平台通过数据解析脚本先对设备上报的数据进行解析。调用脚本中的rawDataToProtocol方法,将设备上报的数据转换为物联网平台标准数据格式(Alink JSON格式)。
    3. 物联网平台使用转换后的Alink JSON格式数据进行业务处理。
      说明 如果配置了规则引擎数据流转,则会将数据流转到规则引擎配置的目的云产品中。
      • 规则引擎获取到的数据是经过脚本解析之后的数据。
      • 在配置规则引擎数据流转, 编写处理数据的SQL时,将Topic定义为:/sys/{productKey}/{deviceName}/thing/event/property/post,获取设备属性。
      • 在配置规则引擎数据流转, 编写处理数据的SQL时,将Topic定义为:/sys/{productKey}/{deviceName}/thing/event/{tsl.event.identifier}/post,获取设备事件。
    4. 调用数据解析脚本中的protocolToRawData方法,对结果数据进行格式转换,将数据解析为设备可以接收的数据格式。
    5. 推送解析后的返回结果数据给设备。
    6. 您可以通过QueryDevicePropertyData接口查询设备上报的属性历史数据,通过QueryDeviceEventData接口查询设备上报的事件历史数据。
  • 非透传格式(Alink JSON)数据 Alink 数据
    1. 设备使用非透传格式数据的Topic,上报数据。
    2. 物联网平台进行业务处理。
      说明 如果配置了规则引擎,则通过规则引擎将数据输出到规则引擎配置的目的云产品中。
      • 在配置规则引擎数据流转, 编写处理数据的SQL时,将Topic定义为:/sys/{productKey}/{deviceName}/thing/event/property/post,获取设备属性。
      • 在配置规则引擎数据流转, 编写处理数据的SQL时,将Topic定义为:/sys/{productKey}/{deviceName}/thing/event/{tsl.event.identifier}/post,获取设备事件。
    3. 物联网平台返回处理结果。
    4. 您可以通过QueryDevicePropertyData接口查询设备上报的属性历史数据,通过QueryDeviceEventData接口查询设备上报的事件历史数据。

调用设备服务或设置属性

  • 异步服务调用或属性设置

    Alink 数据传输

    1. 设置属性或调用服务。
      说明
      • 设置属性:调用SetDeviceProperty接口为设备设置具体属性。
      • 调用服务:调用InvokeThingService接口来异步调用服务(定义服务时,调用方式选择为异步的服务即为异步调用)。
    2. 物联网平台对您提交的参数进行校验。
    3. 物联网平台采用异步调用方式下发数据给设备,并返回调用操作结果。若没有报错,则结果中携带下发给设备的消息ID。
      说明 对于透传格式(透传/自定义)数据,则会调用数据解析脚本中的protocolToRawData方法,对数据进行数据格式转换后,再将转换后的数据下发给设备。
    4. 设备收到数据后,进行业务处理。
      说明
      • 如果是透传格式(透传/自定义)数据,则使用透传格式数据的Topic。
      • 如果是非透传格式(Alink JSON)数据,则使用非透传格式数据的Topic。
    5. 设备完成业务处理后,返回处理结果给物联网平台。
    6. 物联网平台收到处理结果的后续操作:
      • 如果是透传格式(透传/自定义)数据,将调用数据解析脚本中的rawDataToProtocol方法,对设备返回的结果进行数据格式转换。
      • 如果配置了规则引擎数据流转,则将数据流转到规则引擎配置的目的Topic或云产品中。
        • 在配置规则引擎数据流转, 编写处理数据的SQL时,将Topic定义为:/sys/{productKey}/{deviceName}/thing/downlink/reply/message,获取异步调用的返回结果。
        • 对于透传格式(透传/自定义)数据,规则引擎获取到的数据是经过脚本解析之后的数据。
  • 同步服务调用

    Alink 数据传输

    1. 通过调用InvokeThingService接口来调用同步服务(定义服务时,调用方式选择为同步的服务即为同步调用)。
    2. 物联网平台对您提交的参数进行校验。
    3. 使用同步调用方式,调用RRPC的Topic,下发数据给设备,物联网平台同步等待设备返回结果。
      说明 对于透传格式(透传/自定义)数据,则会先调用数据解析脚本中的protocolToRawData方法,对数据进行数据格式转换后,再将格式转换后的数据下发给设备。
    4. 设备完成处理业务后,返回处理结果。若超时,则返回超时的错误信息。
    5. 物联网平台收到设备处理结果后,返回结果给调用者。
      说明 对于透传格式(透传/自定义)数据,物联网平台会调用脚本中的rawDataToProtocol方法,对设备返回的结果数据进行格式转换后,再将转换后的结果数据发送给调用者。

拓扑关系

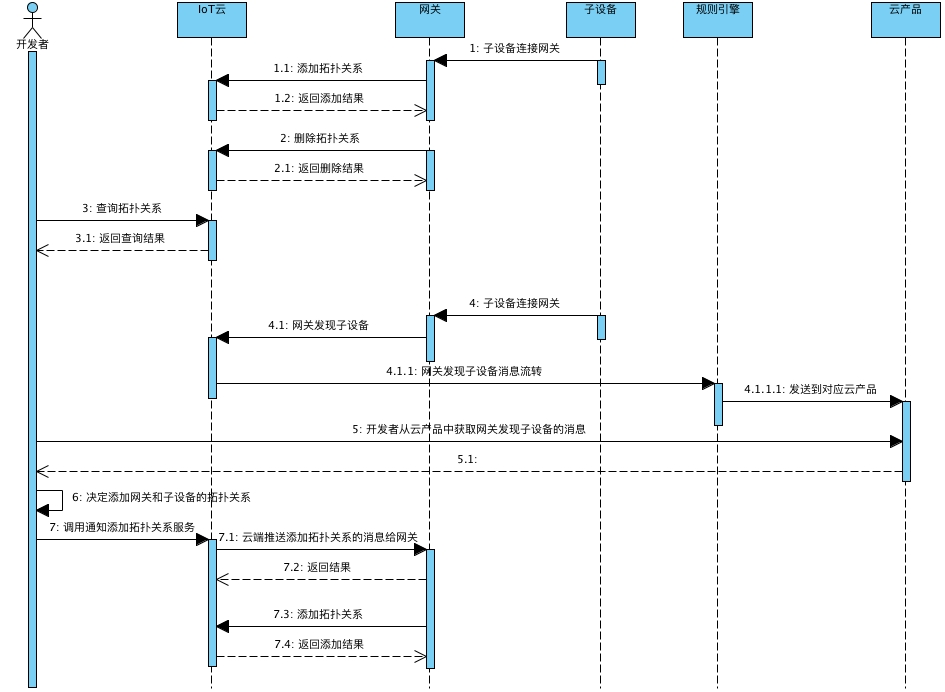

Alink 数据传输
  1. 子设备连接到网关后,网关通过添加拓扑关系Topic,添加拓扑关系,物联网平台返回添加的结果。
  2. 网关可以通过删除拓扑关系的Topic,来删除网关和子设备的拓扑关系。
  3. 开发者可以调用GetThingTopo接口来查询网关和子设备的拓扑关系。
  4. 当添加拓扑关系需要第三方介入时,可以通过下面的步骤添加拓扑关系。
    1. 网关通过发现设备列表的Topic,上报发现的子设备信息。
    2. 物联网平台收到上报数据后,如果配置了规则引擎,可以通过规则引擎将数据流转到对应的云产品中,开发者可以从云产品中获取该数据。
    3. 当开发者从云产品中获取了网关发现的子设备后,可以决定是否添加与网关的拓扑关系。如果需要添加拓扑关系,可以调用NotifyAddThingTopo接口通知网关发起添加拓扑关系。
    4. 物联网平台收到NotifyAddThingTopo接口调用后,会通知添加拓扑关系的Topic将命令推送给网关。
    5. 网关收到通知添加拓扑关系的命令后,通过添加拓扑关系Topic,添加拓扑关系。
说明
  • 网关通过Topic:/sys/{productKey}/{deviceName}/thing/topo/add,添加拓扑关系。
  • 网关通过Topic:/sys/{productKey}/{deviceName}/thing/topo/delete,删除拓扑关系。
  • 网关通过Topic:/sys/{productKey}/{deviceName}/thing/topo/get,获取网关和子设备的拓扑关系。
  • 网关通过发现设备列表的Topic:/sys/{productKey}/{deviceName}/thing/list/found,上报发现的子设备信息。
  • 网关通过Topic:/sys/{productKey}/{deviceName}/thing/topo/add/notify,通知网关设备对子设备发起添加拓扑关系
