OTA(Over-the-Air Technology)即空中下载技术。物联网平台支持通过OTA方式进行设备固件升级。本文以MQTT协议下的固件升级为例,介绍OTA固件升级流程、数据流转使用的Topic和数据格式。

OTA固件升级流程

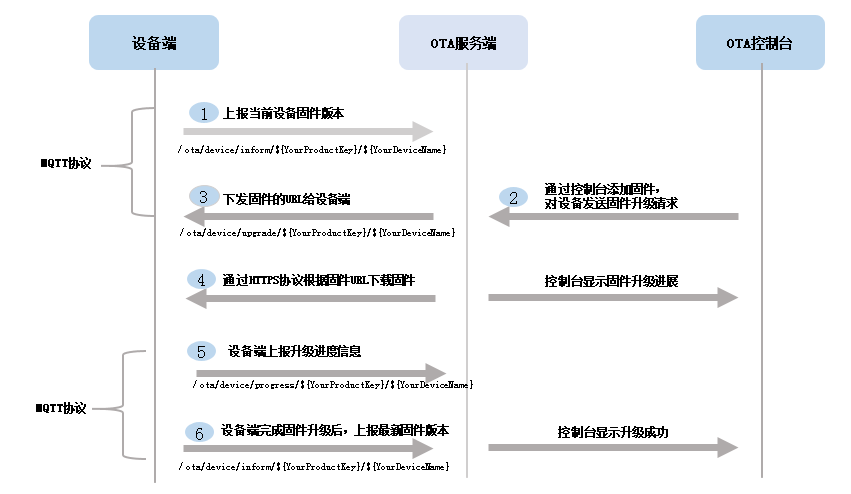

MQTT协议下固件升级流程如下图所示。

固件升级过程使用的Topic如下列表。
  • 设备端通过以下Topic上报固件版本给物联网平台 。
    /ota/device/inform/${YourProductKey}/${YourDeviceName}
  • 设备端订阅以下Topic接收物联网平台的固件升级通知 。
    /ota/device/upgrade/${YourProductKey}/${YourDeviceName}
  • 设备端通过以下Topic上报固件升级进度 。
    /ota/device/progress/${YourProductKey}/${YourDeviceName}
说明
  • 设备固件版本号只需要在系统启动过程中上报一次即可,不需要周期循环上报。
  • 从物联网平台控制台发起批量升级后,设备升级操作记录状态是待升级。

    实际升级以物联网平台OTA系统接收到设备上报的升级进度开始。设备升级操作记录状态是升级中。

  • 根据版本号来判断设备端OTA升级是否成功。
  • 设备离线时,不能接收服务端推送的升级消息。

    通过MQTT协议接入物联网平台的设备再次上线后,主动通知服务端上线消息。OTA服务端收到设备上线消息,验证该设备是否需要升级。如果需要升级,再次推送升级消息给设备, 否则,不推送消息。

数据格式说明

设备端OTA开发流程和代码示例,请参见Link Kit SDK文档中,各语言SDK文档中关于设备OTA开发章节。

  1. 设备连接OTA服务,必须上报版本号。
    设备端通过MQTT协议推送当前设备固件版本号到Topic: /ota/device/inform/${YourProductKey}/${YourDeviceName}。消息内容格式如下:

    {
      "id": 1,
      "params": {
        "version": "xxxxxxxx"
      }
    }
    • id:消息ID号。
    • version:设备当前固件版本号。
  2. 在物联网平台控制台上,添加固件、验证固件和发起批量升级固件。

    具体操作,请参见推送固件到设备端

  3. 您在控制台触发升级操作之后,设备会收到物联网平台OTA服务推送的固件的URL地址。
    设备端订阅Topic: /ota/device/upgrade/${YourProductKey}/${YourDeviceName}。控制台对设备发起固件升级请求后,设备端会通过该Topic收到固件的URL。消息格式如下:

    {
      "code": "1000",
      "data": {
        "size": 432945,
        "version": "2.0.0",
        "url": "https://iotx-ota-pre.oss-cn-shanghai.aliyuncs.com/nopoll_0.4.4.tar.gz?    Expires=1502955804&OSSAccessKeyId=XXXXXXXXXXXXXXXXXXXX&Signature=XfgJu7P6DWWejstKJgXJEH0qAKU%3D&security-  token=CAISuQJ1q6Ft5B2yfSjIpK6MGsyN1Jx5jo6mVnfBglIPTvlvt5D50Tz2IHtIf3NpAusdsv03nWxT7v4flqFyTINVAEvYZJOPKGrGR0DzDbDasumZsJbo4f%2FMQBqEaXPS2MvVfJ%2BzLrf0ceusbFbpjzJ6xaCAGxypQ12iN%2B%2Fr6%2F5gdc9FcQSkL0B8ZrFsKxBltdUROFbIKP%2BpKWSKuGfLC1dysQcO1wEP4K%2BkkMqH8Uic3h%2Boy%2BgJt8H2PpHhd9NhXuV2WMzn2%2FdtJOiTknxR7ARasaBqhelc4zqA%2FPPlWgAKvkXba7aIoo01fV4jN5JXQfAU8KLO8tRjofHWmojNzBJAAPpYSSy3Rvr7m5efQrrybY1lLO6iZy%2BVio2VSZDxshI5Z3McKARWct06MWV9ABA2TTXXOi40BOxuq%2B3JGoABXC54TOlo7%2F1wTLTsCUqzzeIiXVOK8CfNOkfTucMGHkeYeCdFkm%2FkADhXAnrnGf5a4FbmKMQph2cKsr8y8UfWLC6IzvJsClXTnbJBMeuWIqo5zIynS1pm7gf%2F9N3hVc6%2BEeIk0xfl2tycsUpbL2FoaGk6BAF8hWSWYUXsv59d5Uk%3D",
        "md5": "93230c3bde425a9d7984a594ac55ea1e"
      },
      "id": 1507707025,
      "message": "success"
    }
    • size:固件文件大小。
    • md5:固件内容的MD5签名值,32位的hex String。
    • url:固件的URL。时效为24小时。超过这个时间后,服务端拒绝下载。
    • version:固件的目的版本号。
  4. 设备收到URL之后,通过HTTPS协议根据URL下载固件。
    说明 设备需在固件URL下发后的24小时内下载固件,否则该URL失效。
    下载固件过程中,设备端向服务端推送升级进度到Topic: /ota/device/progress/${YourProductKey}/${YourDeviceName}。消息格式如下:

    {
      "id": 1,
      "params": {
        "step":"1",
        "desc":" xxxxxxxx "
      }
    }
    • id:消息ID号。
    • step
      • [1, 100] 下载进度比。
      • -1:代表升级失败。
      • -2:代表下载失败。
      • -3:代表校验失败。
      • -4:代表烧写失败。
    • desc:当前步骤的描述信息。如果发生异常,可以用此字段承载错误信息。
  5. 设备端完成固件升级后,推送最新的固件版本到Topic:/ota/device/inform/${YourProductKey}/${YourDeviceName}。如果上报的版本与OTA服务要求的版本一致就认为升级成功,反之失败。
    说明 升级成功的唯一判断标志是设备上报正确的版本号。即使升级进度上报为100%,如果不上报新固件版本号,也视为升级失败。

常见下载固件错误

  • 签名错误。如果设备端获取的固件的URL不全或者手动修改了URL内容,就会出现如下错误:


  • 拒绝访问。URL过期导致。目前,URL有效期为24小时。
