创建数据流转规则时,需编写SQL来解析和处理设备上报的JSON数据。二进制格式的数据不做解析,直接透传。本文主要介绍如何编写数据流转规则的SQL表达式。

SQL表达式

重要 若物模型标识符以数字开头,不支持使用SQL表达式访问该物模型,即旧版云产品流转功能不支持流转标识符以数字开头的物模型数据。

您可使用新版云产品流转功能,通过编辑脚本访问标识符以数字开头的物模型,进行数据流转。具体内容,请参见脚本编写说明

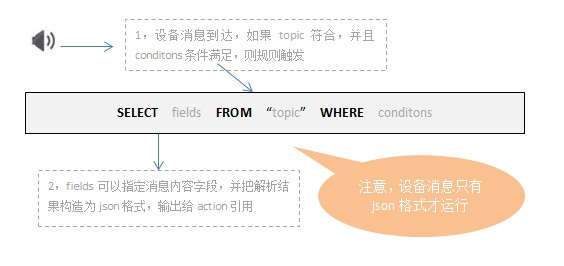

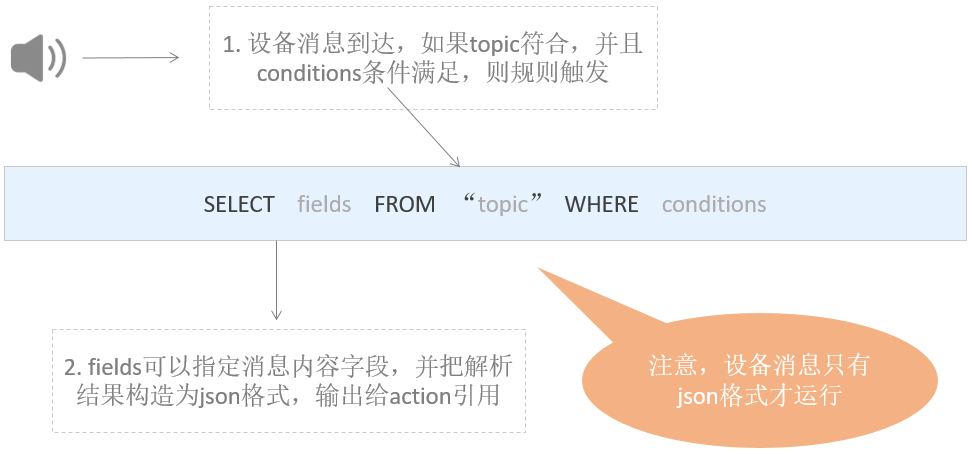

JSON数据可以映射为虚拟的表,其中Key对应表的列,Value对应列值,因此可以使用SQL来进行数据处理。数据流转规则的SQL表达示意图如下:

SQL表达式

数据流转规则SQL示例:

  • 处理自定义Topic数据的SQL示例。

    某环境传感器可以采集温度、湿度及气压数据。设备上报到自定义Topic:/a1hRrzD****/+/user/update的数据如下:

    {
        "temperature":25.1,
        "humidity":65,
        "pressure":101.5,
        "location":"***,***"
    }

    设置温度大于38℃时触发规则,并筛选出设备名称、温度和位置信息,SQL语句如下:

    SELECT temperature as t, deviceName() as deviceName, location
    FROM "/a1hRrzD****/+/user/update"
    WHERE temperature > 38
  • 处理基础通信Topic、物模型通信Topic数据的SQL示例。基础通信Topic、物模型通信Topic中的数据流转到规则引擎后,规则引擎会对数据进行解析,解析后的数据格式,请参见数据格式

    某温湿度传感器的属性如下:

    属性

    温湿度传感器上报的温度和湿度属性数据经规则引擎解析后,数据格式如下:

    {
        "deviceType": "TemperatureHumidityDetector",
        "iotId": "N5KURkKdibnZvSls****000100",
        "productKey": "a15NNfl****",
        "gmtCreate": 1564569974224,
        "deviceName": "N5KURkKdibnZvSls3Yfx",
        "items": {
            "CurrentHumidity": {
                "value": 70,
                "time": 1564569974229
            },
            "CurrentTemperature": {
                "value": 23.5,
                "time": 1564569974229
            }
        }
    }
    重要 SQL查询时,必须通过items.${属性标识符}.value来访问指定属性的数据。

    设置温度值大于38℃时触发规则,并筛选出设备名称、当前温度和当前湿度,SQL语句如下:

    编写SQL
    SELECT deviceName() as deviceName, items.CurrentHumidity.value as Humidity, items.CurrentTemperature.value as Temperature
    FROM "/sysa15NNfl****/N5KUR***/thing/event/property/post"
    WHERE items.CurrentTemperature.value > 38

    如果是自定义模块(testFB)下属性,属性标识符格式为${模块标识符}:${属性标识符},访问指定属性数据时,必须使用英文双引号(“”),SQL语句如下:

    SELECT deviceName() as deviceName, "items.testFB:CurrentHumidity.value" as Humidity, "items.testFB:CurrentTemperature.value" as Temperature
    FROM "/sysa15NNfl****/N5KUR***/thing/event/property/post"
    WHERE "items.testFB:CurrentTemperature.value" > 38

SELECT

  • JSON数据格式

    SELECT语句中的字段,可以使用上报消息的payload解析结果,即JSON中的键值,也可以使用SQL内置的函数,如deviceName()。规则引擎内置的SQL函数,请参见函数列表

    支持*和函数的组合。不支持子SQL查询。

    上报的JSON数据格式,可以是数组或者嵌套的JSON。SQL语句支持使用JSONPath获取其中的属性值,如对于{a:{key1:v1, key2:v2}},可以通过a.key2获取到值v2。使用变量时,需要注意单双引号区别:单引号表示常量,双引号或不加引号表示变量。如使用单引号'a.key2',值为a.key2

    本文SQL示例中:

    • 处理自定义Topic数据SQL的SELECT语句SELECT temperature as t, deviceName() as deviceName, location中,temperatureloaction来自于上报数据中的字段,deviceName()则使用了内置的SQL函数。
    • 处理上报属性Topic数据SQL的SELECT语句SELECT deviceName() as deviceName, items.CurrentHumidity.value as Humidity, items.CurrentTemperature.value as Temperature中,items.CurrentHumidity.valueitems.CurrentTemperature.value来自于上报的默认模块属性数据中的字段,deviceName()则使用了内置的SQL函数。
      说明 items.testFB:CurrentHumidity.valueitems.testFB:CurrentTemperature.value来自于上报的自定义模块属性数据中的字段。
  • 二进制数据格式
    • 可填*直接透传数据。*后不能再使用函数。
    • 可使用内置函数,如to_base64(*)函数,将原始payload二进制数据转成base64的String提取出来;deviceName()函数,将设备名称信息提取出来。
说明 SELECT语句中最多可包含50个字段。

FROM

FROM可以填写为Topic,用于匹配需要处理的设备消息来源Topic。Topic中的设备名(deviceName)类目可以填写为通配符加号(+),代表当前层级所有类目,即产品下的所有设备;指定为自定义Topic时,还可以使用通配符井号(#),代表Topic中当前层级及之后的所有类目。通配符说明,请参见自定义Topic

当来自指定Topic的消息到达时,消息的payload数据以JSON格式解析,并根据SQL语句进行处理。如果消息格式不合法,将忽略此条消息。您可以使用topic()函数引用具体的Topic值。

以上SQL示例中:

  • FROM "/a1hRrzD****/+/user/update"语句表示该SQL仅处理自定义Topic:/a1hRrzD****/+/user/update的消息。
  • FROM "/sys/a15NNfl****/N5KURkKdibnZvSls3Yfx/thing/event/property/post"语句表示该SQL仅处理设备N5KURkKdibnZvSls3Yfx上报属性的Topic中的消息。

WHERE

  • JSON数据格式

    规则触发条件,条件表达式。不支持子SQL查询。WHERE中可以使用的字段和SELECT语句一致,当接收到对应Topic的消息时,WHERE语句的结果会作为是否触发规则的判断条件。具体条件表达式,请参见以下章节:条件表达式支持列表。

    上文两个示例中,条件语句WHERE temperature > 38表示温度大于38℃时,才会触发该规则。

  • 二进制数据格式

    目前二进制格式WHERE语句中,仅支持内置函数及条件表达式,无法使用payload中的字段。

SQL结果

SQL语句执行完成后,会得到对应的SQL结果,用于下一步转发处理。如果payload数据解析过程中出错,会导致规则运行失败。

如果要将数据流转到表格存储中,设置转发数据目的地时,需要使用变量格式${表达式} 引用对应的值。

如果以上两个示例SQL对应的规则需将数据流转到表格存储的数据表中,主键对应的值可分别配置为:

  • ${t}${deviceName}${loaction}
  • ${deviceName}${Humidity}${Temperature}

数组使用说明

数组表达式需要使用双引号,用$.表示取jsonObject,$.可以省略,.表示取jsonArray。

例如设备消息为:{"a":[{"v":0},{"v":1},{"v":2}]},不同表达式结果如下:
  • "a[0]"结果为{"v":0}
  • "$.a[0]"结果为{"v":0}
  • ".a[0]" 结果为[{"v":0}]
  • "a[1].v"结果为1
  • "$.a[1].v"结果为1
  • ".a[1].v"结果为[1]

条件表达式支持列表

操作符描述举例
=相等color = 'red'
<>不等于color <> 'red'
AND逻辑与color = 'red' AND siren = 'on'
OR逻辑或color = 'red' OR siren = 'on'
+算术加法4 + 5
-算术减5 - 4
/20 / 4
*5 * 4
%取余数20 % 6
<小于5 < 6
<=小于或等于5 <= 6
>大于6 > 5
>=大于或等于6 >= 5
函数调用支持函数,更多信息,请参见函数列表deviceId()
JSON属性表达式可以从消息payload以JSON表达式提取属性。state.desired.color,a.b.c[0].d
CASE … WHEN … THEN … ELSE …ENDCase表达式(不支持嵌套)。CASE col WHEN 1 THEN 'Y' WHEN 0 THEN 'N' ELSE '' END as flag
IN仅支持枚举,不支持子查询。例如:where a in(1,2,3)。不支持以下形式:where a in(select xxx)。
like匹配某个字符,仅支持%通配符,代表匹配任意字符串。
  • like:查询包含某个字符的数据。
  • not like:查询不包含某个字符的数据。
where c1 like '%abc'
not likewhere c1 not like '%def%'

调试SQL

若创建数据流转规则时,数据格式选择了JSON,可在物联网平台进行SQL在线调试。调试方法如下。

  1. 编写SQL后,单击SQL调试
  2. SQL调试对话框的调试参数页签下,输入用于调试数据,然后单击调试

    请根据Topic上报的数据格式,输入调试用的payload数据。数据格式说明:

    • 若Topic为自定义Topic,输入的payload数据格式需与Topic上报的数据格式一致。
    • 若Topic为基础通信Topic或物模型通信Topic,请参见数据格式
    SQLtest1
  3. 单击调试结果,查看结果。SQLtestResult
