阿里云混合云WAF的控制台访问地址会随机变换,您可以通过在ECS实例上配置iptables的NAT规则,实现在不添加本地网络到云上其他网段地址路由的情况上,线下的IDC或者机房WAF服务器通过NAT转化的方式访问Web应用防火墙控制台。

前提条件

  • 已创建CentOS系统的ECS实例,并且该ECS实例所在地域要与混合云WAF实例地域相同。
  • 已创建NAT实例。
  • 已准备好一个仅提供给混合云WAF使用的网段,例如101.0.0.0/8网段。

背景信息

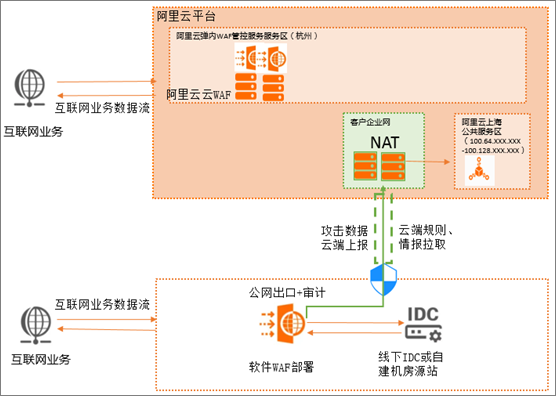

阿里云混合云WAF通过云端统一Restful API方式对外提供混合云下多种流量防护结果的统一管控。您可以通过访问阿里云Web应用防火墙控制台的方式访问混合云WAF实例。但在部分场景下,需要通过CEN专线进行统一配置和规格管理,以保持访问流量的私密性和安全性。这种情况下,您可以通过在云企业网内的ECS实例上配置NAT规则打通网络连接。架构图

操作步骤

  1. 使用root用户登录ECS实例。
  2. 查看iptables组件的规则。
    IPtables–L
  3. 确认IP转发功能是否已打开。
    sysctl-a|grep'net.ipv4.ip_forward'
    命令执行后:
    • 如果返回值为1,说明IP转发规则已打开,请直接跳转至步骤5。
    • 如果返回值不为1,说明IP转发规则未打开,请跳转至步骤4修改配置文件/etc/sysctl.conf。
  4. 修改配置文件/etc/sysctl.conf。
    1. 添加net.ipv4.ip_forward=1
    2. 运行sysctl -p
  5. 部署混合云WAF服务器。
    配置一条101.0.0.0/8网段的路由,下一跳指向云上配置NAT的ECS。
    说明 内部的101网段和WAF域名的100网段,需要根据域名信息一一对应。
  6. 配置云上NAT服务器的iptables规则,将请求转发到混合云WAF的管控云端域名地址空间中。
    1. 转换SNAT源地址,将所有请求通过NAT服务器的101网段发送。
      iptables-tnat-APOSTROUTING-s输入来源网段-jSNAT--to-source输入NAT服务器IP
    2. DNAT目的地址转换,将所有请求中的101网段,转换为WAF域名对应的100网段。
      iptables-tnat-APREROUTING-d输入用户内部101网段IP-jDNAT--to-destination输入对应的WAF域名的100网段IP
      说明 WAF域名的所有IP,均需要配置一条iptables DNAT规则,如果云上WAF的IP有改变,则对应的iptables规则中的IP也需要同步修改。
  7. 可选:如果自建了内网DNS解析服务,需要在DNS服务器上配置WAF域名的解析。
  8. 测试转发请求是否成功。
    从本地服务器访问Curl <WAF域名>-v,在云上NAT服务器上抓包查看该请求转发是否成功。
