漏斗图

应用示例

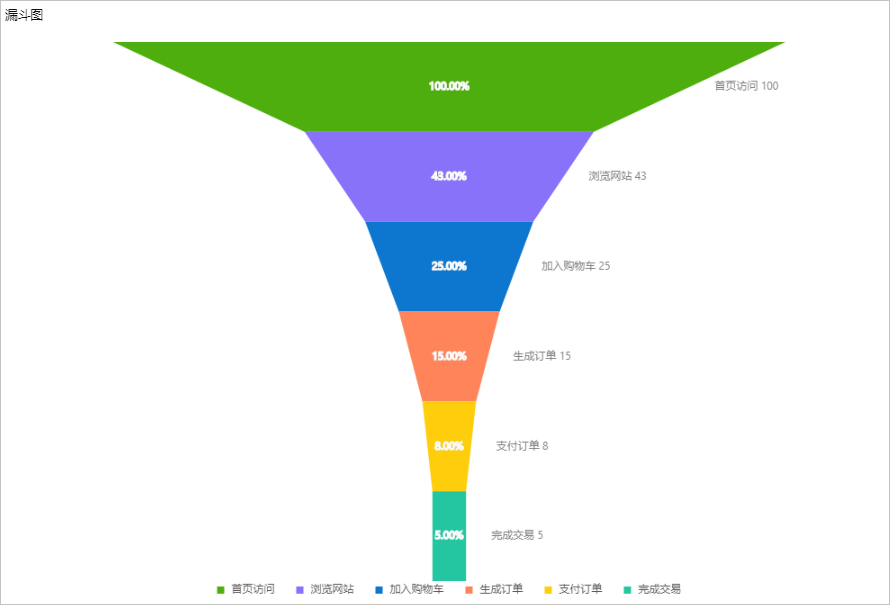

如下图所示，通过漏斗图展示从某网站浏览到完成订单的数据转化率情况。

步骤一：添加组件

1. 创建Web应用。具体操作，请参见创建Web应用。
2. 在Web应用编辑器中，单击最左侧的组件图标。
3. 在画布左侧组件列表上方，在搜索框中输入漏斗图，找到该组件，然后将组件拖拽到中间画布。

   有关组件添加的更多信息，请参见添加组件。



步骤二：配置数据源

1. 在Web编辑器中，选中组件，在右侧样式中单击配置。
2. 在数据源配置页面，选择数据源类型，完成配置。
   可选数据类型有接口、数据表资源、静态数据。
3. 单击确定。
   数据展示页签左侧数据源显示已配置的数据源名称，维度和度量显示从数据源中自动解析的属性字段。

   说明 数据源属性字段匹配规则：

   • 维度：布尔型、字符型、时间型字段。
   • 度量：数值型字段。
4. 可选：单击左上角数据表，查看已配置数据源的所有数据信息。

步骤三：配置数据展示

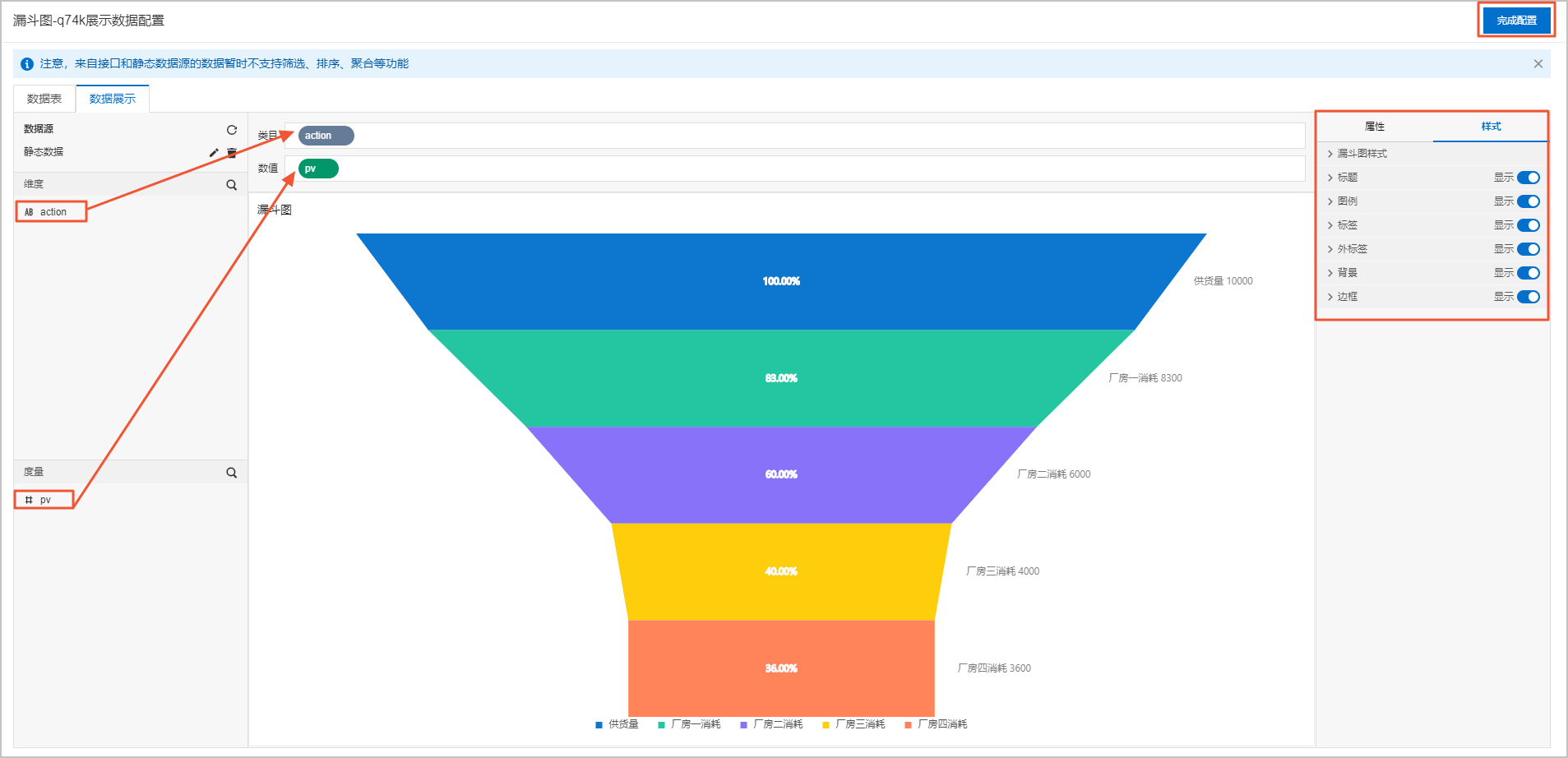

在数据展示页签，设置漏斗图展示数据和样式，如图所示。

1. 根据实际需求，拖拽一个表示类目的维度字段到类目、一个度量字段到数值。
   说明

   • 系统默认颜色请在数据展示页面右侧属性页签或样式页签下进行修改。
   • 漏斗图由上至下转换率计算方式：每一层的转化率=本层数值/第一层数值*100%。
2. 在类目和数值框，单击字段三角入口，执行以下操作。

   操作项	说明
   汇总方式	可选：总和（默认值）、平均值、最大值、最小值、计数。 仅度量字段支持该功能。字段前会显示已设置的汇总方式。 设置度量字段汇总方式后，支持再次配置过滤筛选条件，展示特定数据。 说明 只有当组件数据源类型为数据表资源时，才支持该功能。
   筛选器	添加字段到筛选器，作为筛选项根据该字段配置条件过滤展示数据。最多支持添加10个筛选器。 您也可从左侧维度或度量中，单击字段三角入口，添加字段到筛选器。 说明 只有当组件数据源类型为数据表资源时，才支持该功能。 更多信息，请参见筛选器配置。
   设置显示名	编辑字段的显示名称。

3. 在数据展示页签右侧，单击样式，设置组件展示样式。

   配置项	说明
   漏斗图样式	设置漏斗图的形状和图表方向。
   标题	设置是否显示对应配置项，如果显示，则可设置相应的显示效果。
   图例
   标签
   外标签
   背景
   边框

4. 在页面右上角单击完成配置，返回Web应用编辑器，查看已配置的组件数据。
5. 调整组件在页面中的最终位置。有关组件通用样式配置的更多信息，请参见样式配置。

步骤四：配置交互动作

1. 单击交互配置交互动作。例如，鼠标移入，执行动作展示隐藏，显示某个隐藏的组件，展示组件数据更多的说明信息。

   具体操作，请参见交互配置。

2. 单击页面右上方的预览，预览和调试组件展示的数据和效果。
