经典网络和专有网络互通可以通过建立ClassicLink连接实现网络互通,也可以将经典网络迁移至专有网络后,通过云企业网实现专有网络的互通。本教程介绍如何将多台经典网络类型的ECS实例迁移至专有网络,并和新创建的专有网络类型的ECS实例实现互通。

前提条件

确保经典网络类型的ECS实例符合以下条件:

  • 不能是挂载了本地盘的实例规格族。
  • ECS实例不在华东1(杭州)地域的可用区C内,该可用区的部分ECS实例不支持迁移网络类型。
  • 您业务需求的应用服务均已设置为开机自启动。
  • 检查业务需求的软件,是否采用绑定网卡MAC地址注册合法环境。由于迁移专有网络VPC后公网网卡会被移除,因此网卡MAC地址会丢失。此时,您可以联系软件供应商确认所使用的软件是否通过绑定网卡MAC地址注册了您的ECS实例,如果是则需要重新绑定到ECS实例主网卡。

背景信息

在正式操作前,请确保您已了解以下注意事项及使用限制:

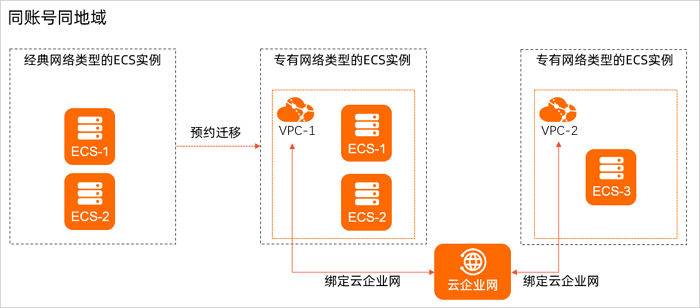

本教程中使用如下资源作为示例:Resources
  • 两台经典网络类型的ECS实例:ECS-1ECS-2
  • 一台专有网络类型的ECS实例:ECS-3
  • 新创建的VPC:VPC-1
  • 一台专有网络类型的ECS实例对应的VPC:VPC-2
通过以下步骤实现网络互通:
  1. 在经典网络类型的ECS实例所在的地域可用区下创建专有网络VPC,示例名称VPC-1,网段需要匹配经典网络的IPv4地址。
  2. 将经典网络类型的ECS实例迁移至专有网络类型的ECS实例。
  3. 通过绑定云企业网的方式实现VPC-1VPC-2网络互通。

本教程中的示例场景为同账号同地域,因此不需要配置云企业网的互通带宽等功能。如果您的互通需求需要跨账号跨地域,也可以通过云企业网实现。详情请参见云企业网

如果您的云资源均在同一个账号的同一个地域下,并且业务需求较少,不需要将经典网络迁移至专有网络,您可以使用ClassicLink功能实现经典网络和专有网络互通,详情请参见经典网络和专有网络互通

步骤一:创建专有网络VPC

为将要迁移的经典网络类型的ECS实例ECS-1ECS-2创建示例名称为VPC-1的VPC。

  1. 登录专有网络管理控制台
  2. 选择与经典网络类型的ECS实例相同的地域。
  3. 单击创建专有网络
  4. IPv4网段的配置项中,单击推荐网段,并选择10.0.0.0/8网段。
    选择的网段需要和经典网络类型的ECS实例的私网IP保持匹配。
  5. 交换机的可用区选择经典网络类型的ECS实例所在的可用区。
  6. 完成其他基础配置项。
    具体说明请参见搭建IPv4专有网络
  7. 单击确定。完成VPC-1的创建。

步骤二:经典网络迁移至专有网络

  1. 登录ECS管理控制台
  2. 在左侧导航栏,单击实例与镜像 > 实例
  3. 在顶部菜单栏左上角处,选择地域。
  4. 找到目标实例后,单击更多 > 网络和安全组 > 预约迁移至专有网络
  5. 在弹出的对话框中,单击确定
  6. 单击查看计划事件,或在概览页面的左上方,单击待处理事件
    说明 后续的预约迁移步骤,暂时只支持使用主账号操作。
  7. 待处理事件页面,单击预约迁移专有网络页签。
  8. 选择需要迁移的ECS实例,并单击预约迁移
  9. 预约迁移对话框中,完成以下配置项,然后单击确定等待执行。
    • 专有网络虚拟交换机:选择步骤一中已创建好的专有网络VPC-1及对应的交换机。
    • 迁移后保留MAC:请根据您的需求选择保留。
    • 专有网络安全组:您可以选择克隆经典网络类型的ECS实例的安全组,或着单击新建安全组前往创建。
    • 预约日期预约时间:根据您的需求选择迁移执行的时间。预约时间不能早于当前时间,不能晚于最晚可预约时间。
    注意 迁移后,经典网络类型的ECS实例的私网IP会改变。如果您的业务需要保持原有的私网IP,需要手动修改迁移后的ECS实例的私网IP。具体操作请参见修改私有IP地址

步骤三:创建并绑定云企业网

等待经典网络类型的ECS实例迁移网络完成后,需要完成以下操作实现VPC-1VPC-2的网络互通。

  1. 登录云企业网控制台
  2. 单击创建云企业网实例
  3. 加载网络实例区域,完成以下配置项。
    • 实例类型:选择专有网络(VPC)
    • 地域:选择VPC-1所在的地域。例如:华东2(上海)
    • 网络实例:选择步骤一中创建的VPC-1
  4. 完成其它基础配置项后,单击确定
    详情请参见创建CEN实例
  5. 登录专有网络管理控制台
  6. 在顶部菜单栏处,选择ECS实例ECS-3的专有网络VPC-2所在的地域。
  7. 找到VPC-2,并单击名称进入专有网络详情页面。
  8. 单击加入云企业网,并选择已创建好的云企业网。

步骤四:验证互通性

通过以上三个步骤,即可实现ECS-1ECS-2ECS-3三台ECS实例的网络互通。由于ECS-1ECS-2迁移至了同一个VPC下,所以两台ECS实例是内网互通的。您只需要远程连接使用VPC-2的ECS实例ECS-3,并运行以下命令,检查与其它两台ECS实例是否互通即可。
ping <ECS实例的私网IP>

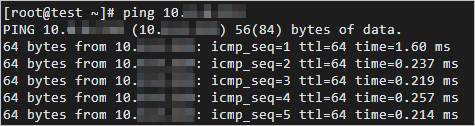

例如,运行命令ping 10.0.**.**。正确的返回结果如下图所示。ping
