该组件以线形或圆形展示某操作当前进度或某设备当前容量的百分比数。下文介绍组件的详细配置方法。

应用示例

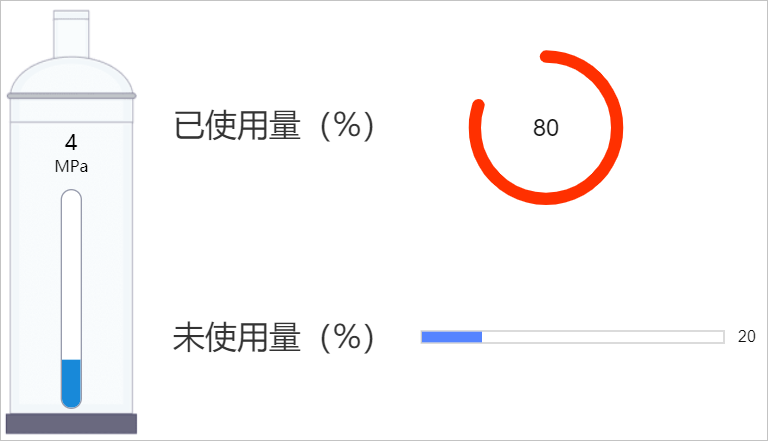

在某工厂设备运维大屏中,展示锅炉当前供能使用状态。如下图所示。

示例

步骤一:添加组件

  1. 创建Web应用。详细操作请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件
  3. 在画布左侧组件列表上方,输入进度指示器,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的详细内容,请参见添加组件

    进度指示器

步骤二:配置数据源

  1. 在Web应用编辑器右侧样式中,单击数据源配置数据源
  2. 数据源配置页面,选择数据源类型,完成配置。
    可选数据类型有设备接口静态数据
    说明 数据源返回的数据类型必须为单精度数字、双精度数字、整数。
  3. 单击确定

步骤三:配置样式

  1. 在右侧样式中,完成组件展示的配置。
    配置项 说明
    进度指示器配置 设置组件形态和区间阈值。阈值的取值范围为0~100。

    支持配置三个区间,仅设置第一和第二区间阈值即可。区间范围说明可单击第一区间阈值右侧帮助按钮帮助查看。

    进度指示器样式 设置组件背景和三个不同进度区间的颜色。
  2. 调整组件在页面中的最终位置。有关组件通用样式配置,请参见样式配置

步骤四:配置交互动作

  1. 选中组件的交互页签,配置事件和交互动作。具体操作请参见交互配置
    该组件支持事件值改变。组件值为当前进度值。

    例如,组件值改变,执行动作设置设备属性,下发指令给某设备,修改该设备的某个属性值。

  2. 单击页面右上方的预览,查看或调试组件的展示数据。
