本示例创建一个设备地图大屏,通过物联网应用开发的空间功能监测展示不同区域作物土壤的实时环境数据。

前提条件

已完成创建项目(例如:project_space)。详细操作请参见普通项目

步骤一:创建土壤传感器设备

  1. 登录物联网应用开发控制台,在左侧导航栏单击IoT Studio > 项目管理
    您也可登录物联网平台控制台后,在左侧导航栏选择相关产品 > IoT Studio,进入IoT Studio控制台。
  2. 在普通项目列表中,找到项目:project_space,单击项目卡片。
  3. 在项目详情页,单击左侧导航栏的产品,单击创建产品,完成参数配置,单击保存
    本案例为产品命名为土壤传感器,选择自定义品类,其他参数使用默认值。

    更多参数的说明请参见参数说明表

  4. 在产品列表中,单击土壤传感器产品对应操作栏的查看,单击功能定义,为产品自定义物模型属性,说明如下所示。
    功能名称 标识符 数据类型 取值范围 单位 读写类型
    土壤温度 soilTemperature double(双精度浮点型) -10~100 摄氏度/℃ 读写
    土壤体积含水率 Soilvolumetricwater double(双精度浮点型) 0~100 百分比/% 读写
    地理位置 GeoLocation struct(结构体) 添加JSON对象,参数:
    • 经度(Longitude)
    • 纬度(Latitude)

    数据类型为double,取值范围为-180~180。

    度/° 读写

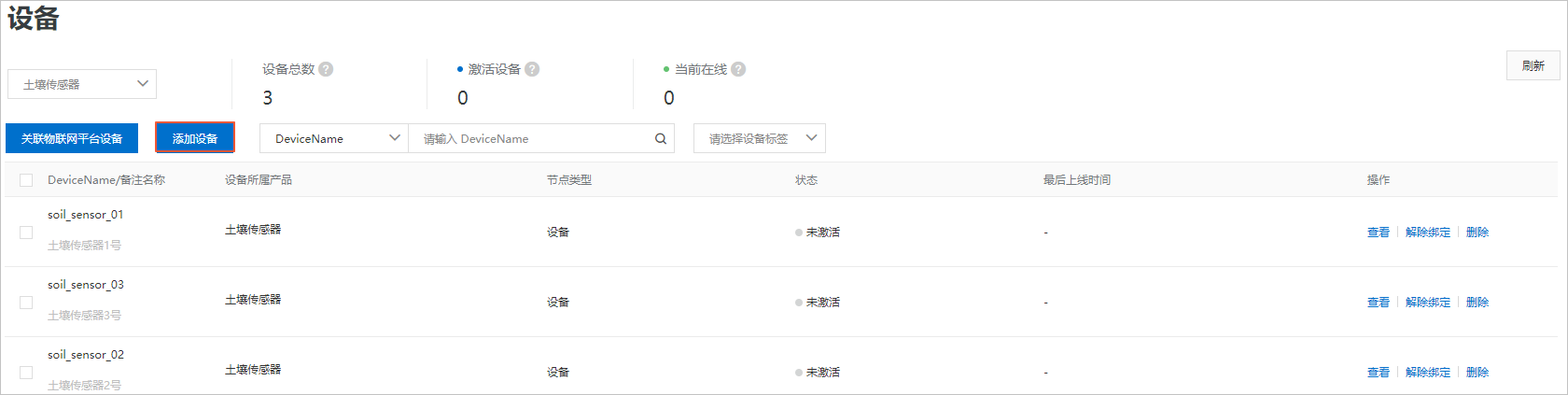

  5. 在产品详情页,单击设备数右侧的前往管理。在设备页面,单击新增设备,添加3个土壤传感器设备。
    DeviceName(备注名称)分别为:soil_sensor_01(土壤传感器1号)soil_sensor_02(土壤传感器2号)soil_sensor_03(土壤传感器3号)。详细操作请参见设备设备
  6. 本案例使用虚拟设备的属性上报数据。其中地理位置(可使用高德开放平台经纬度拾取工具)设置为3个不同的值,其他属性值可自定义,详情请参见调试虚拟设备

步骤二:新增空间

在项目详情页,单击左侧导航栏的空间,对应土壤传感器1号、2号、3号所在地理位置,分别新增实验地1号实验地2号实验地3号空间。具体操作请参见新增空间

空间示例

步骤三:配置设备地图

  1. 创建Web可视化应用(例如:设备地图大屏)。详细操作请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件
  3. 在画布左侧组件列表上方,输入设备地图,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的详细内容,请参见添加组件

    设备地图
  4. 单击右侧样式栏的编辑设备地图
  5. 设备地图编辑器设备数据页面,单击选择产品,将3个土壤传感器导入设备地图组件。
    选择产品
  6. 单击土壤传感器右侧的设置按钮设置,设置气泡展示设备属性值。
    设备示例

步骤四:为设备添加地理空间

  1. 返回设备地图编辑器,单击最右侧功能菜单的地理空间,添加已新增的实验地1号实验地2号实验地3号空间。然后自定义地理空间样式,如图所示。具体操作请参见(可选)配置地理空间
    空间样式示例
  2. 单击页面保存按钮,然后返回Web可视化编辑页面,刷新设备地图组件。
  3. 单击页面右上角预览按钮,查看设备展示效果。

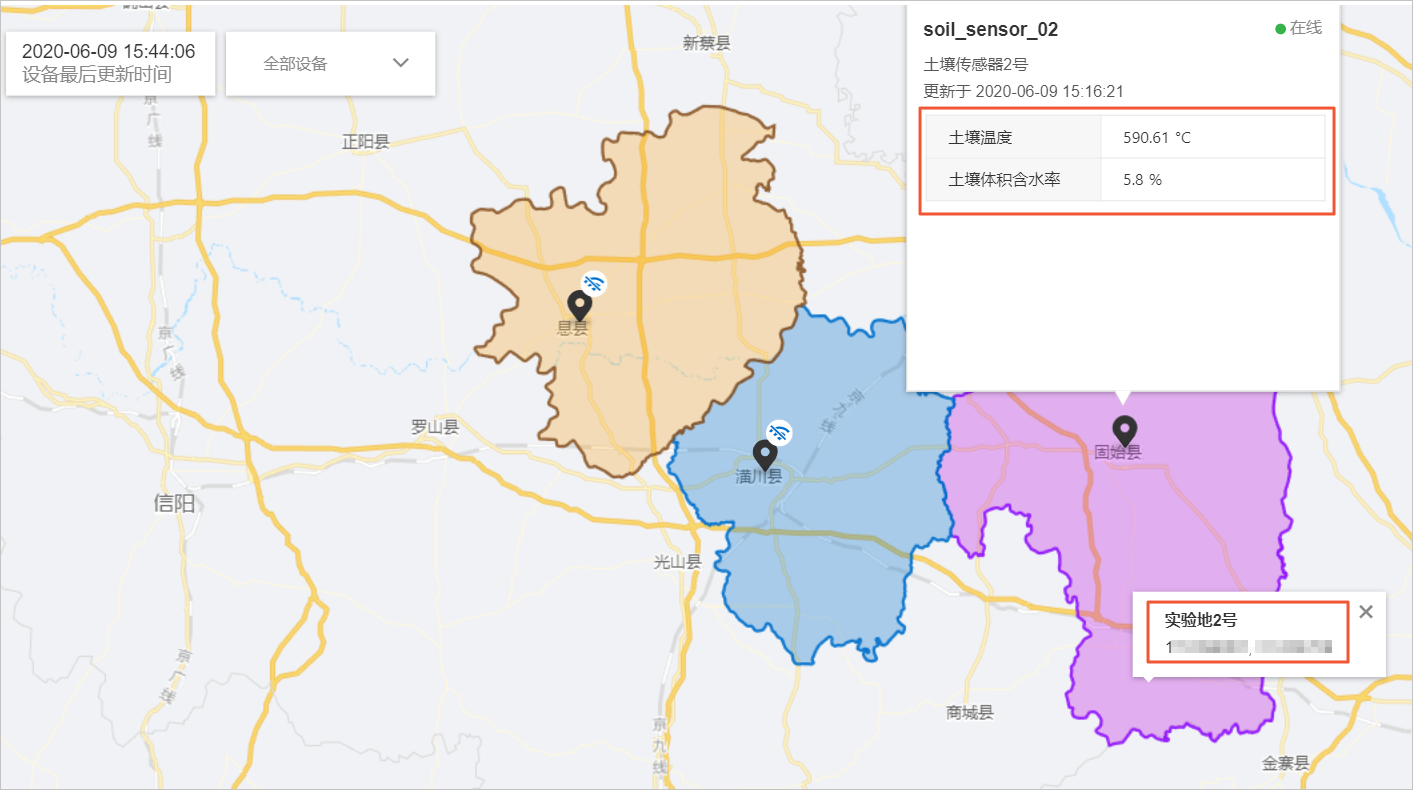

    如图所示,您可在Web页面根据地图显示颜色,快速观察分析不同区域对应农作物的土壤环境。

    单击空间所在区域的任意位置,展示对应的地理空间信息;单击设备气泡点,展示该区域土壤的实时环境数据。

    效果示例
  4. 单击发布按钮,将应用发布到云端后使用。
