如果需要将不同的信息归类展示,可以使用页签组件。用户选中不同的页签,展示不同的信息。下文介绍如何使用页签组件。

步骤一:添加组件

  1. 创建Web应用。详细操作请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件

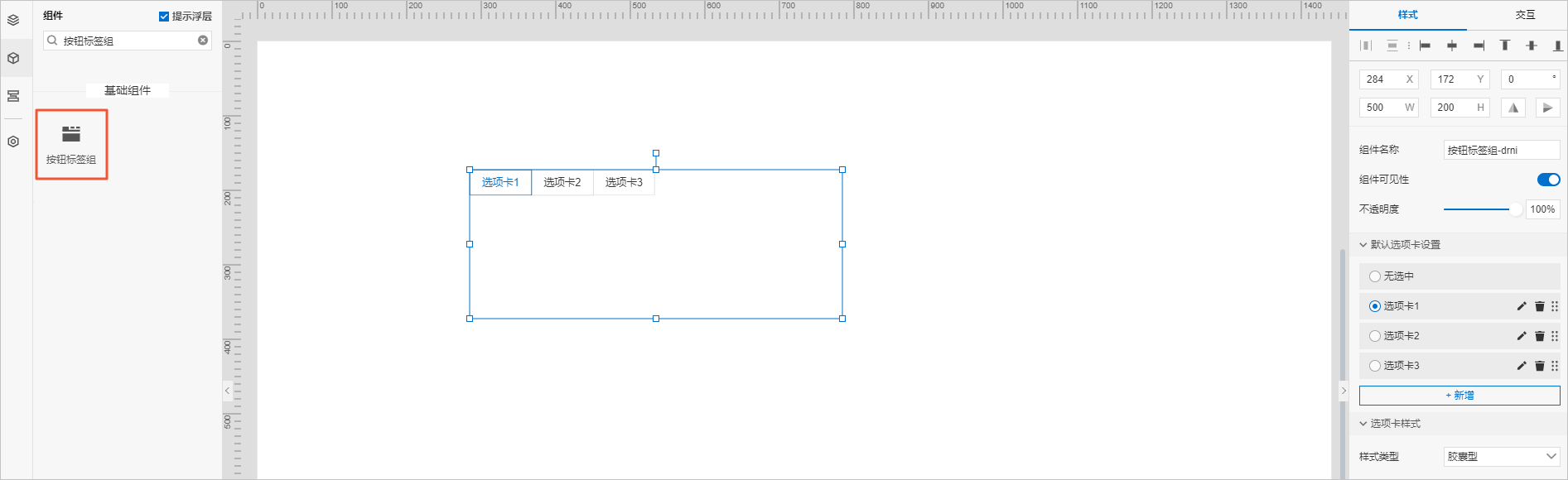

  3. 在画布左侧组件列表上方,输入按钮标签组,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的详细内容,请参见添加组件

    按钮标签组

步骤二:配置样式

  1. 在右侧样式中,设置页签样式。
    样式 说明
    默认选项卡设置 支持选中某个选项卡,默认展示该选项卡内容。支持新增、编辑、删除选项卡;拖动六个点,可以调整顺序。
    选项卡 设置选项卡类型、尺寸和不同状态下的样式。
  2. 调整组件在页面中的最终位置。有关组件通用样式配置,请参见样式配置

步骤三:配置交互动作

  1. 选中组件的交互页签,配置事件和交互动作。具体操作请参见交互配置

    您可配置切换选项卡交互事件,指定切换任一或某个选项卡,触发交互动作,实现切换按钮标签,展示不同内容功能。

    例如,切换某个选项卡,执行动作展示隐藏,配置指定组件的显隐,展示该选项卡对应的内容。详细内容请参见下文“示例”。

  2. 单击页面右上方的预览,调试组件的交互动作,查看展示数据。

示例

使用按钮标签组和实时曲线组件,展示某工厂日用电的电压、电流、功率和电能的状态。

  1. 创建项目。详细内容请参见普通项目
  2. 在项目中接入产品和设备。
    1. 创建标准品类的产品(例如:电表),添加设备(例如:ammeter),直接使用该产品的标准功能定义。
    2. 本案例使用虚拟设备的属性上报数据。详情请参见调试虚拟设备
  3. 创建Web应用。详细操作请参见创建Web应用
  4. 在Web应用编辑器中,添加一个按钮标签组、一个文字组件、一个矩形组件和四个实时曲线组件。详细操作请参见添加组件
  5. 分别选中组件进行设置,如图所示。
    组件设置
    1. 设置组件样式和数据源。
      • 矩形和文字组件:设置填充颜色和文字内容(如:日曲线图)作为背景和标题。
      • 按钮标签组:设置四个选项卡,分别为电压、电流、功率、电能,对应展示不同内容。
      • 折线图组件:设置四个实时曲线组件名称分别为电压曲线、电流曲线、功率曲线、电能曲线,对应按钮标签组的四个选项卡。
        说明 使用多个组件配置选项卡对应的展示内容时,为便于配置展示隐藏的组件,建议对多个组件成组。具体操作请参见组件通用操作

        设置四个曲线图数据源。详细配置请参见实时曲线

        四个组件分别绑定电表设备(ammeter)属性为:

        • 电压曲线:A、B、C相电压
        • 电流曲线:A、B、C相电流
        • 功率曲线:总有功功率
        • 电能曲线:总有功电能

        您可根据需要修改组件的更多样式,详细配置请参见矩形文字实时曲线

    2. 调整组件在页面中的最终位置。有关组件通用样式配置,请参见样式配置
  6. 选中按钮标签组,配置交互动作,如图所示。
    交互动作
  7. 单击页面右上角预览按钮,在应用页面,单击按钮各选项卡,查看效果。如图所示。
    预览效果
