依赖关系指任务之间的关系,使用它们来指示任务相对于其他任务应何时开始或结束。

在甘特图上,相关性显示为链接两个任务的依赖线。

依赖关系 简称
前置任务 A 完成,后置任务 B 开始 FS
前置任务 A 完成,后置任务 B 完成 FF
前置任务 A 开始,后置任务 B 完成 SF
前置任务 A 开始,后置任务 B 开始 SS

Tips:

父子任务之间不支持添加依赖关系。

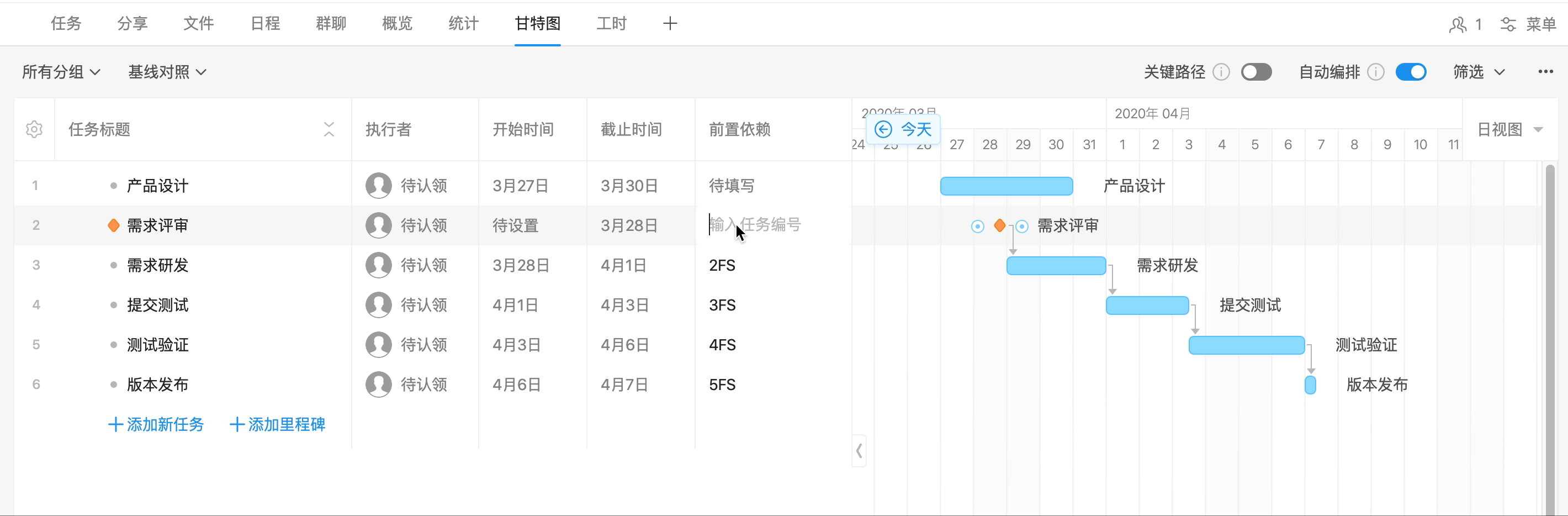

一、在大纲视图设置依赖关系

  1. 在左侧大纲视图中开启任务编号,在表中找到一个任务,然后点击「前置依赖」列
  2. 输入当前任务的前置依赖任务的编号
  3. 根据步骤 2 在之后输入与前置任务的依赖关系简称(如上表)
  4. 按键盘上的 Enter 键,生成对应依赖关系

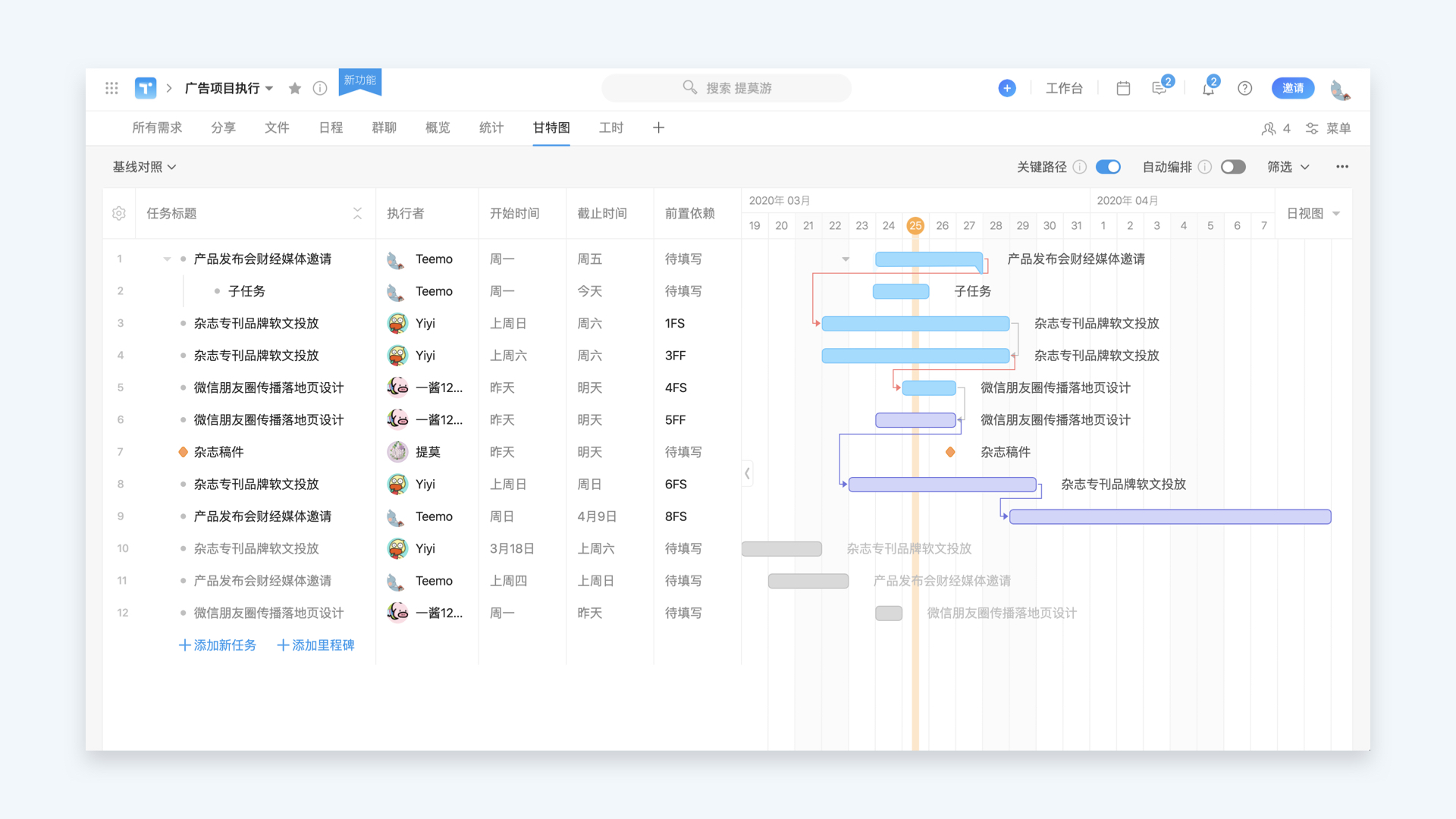

二、在条状视图设置依赖关系

  1. 将鼠标悬停在需要设置的任务条上。
  2. 单击出现在任务条左侧或右侧的点。
  3. 将鼠标拖动到要用来创建依赖项的任务的开始或结尾。
  4. 释放鼠标按钮以创建依赖关系。

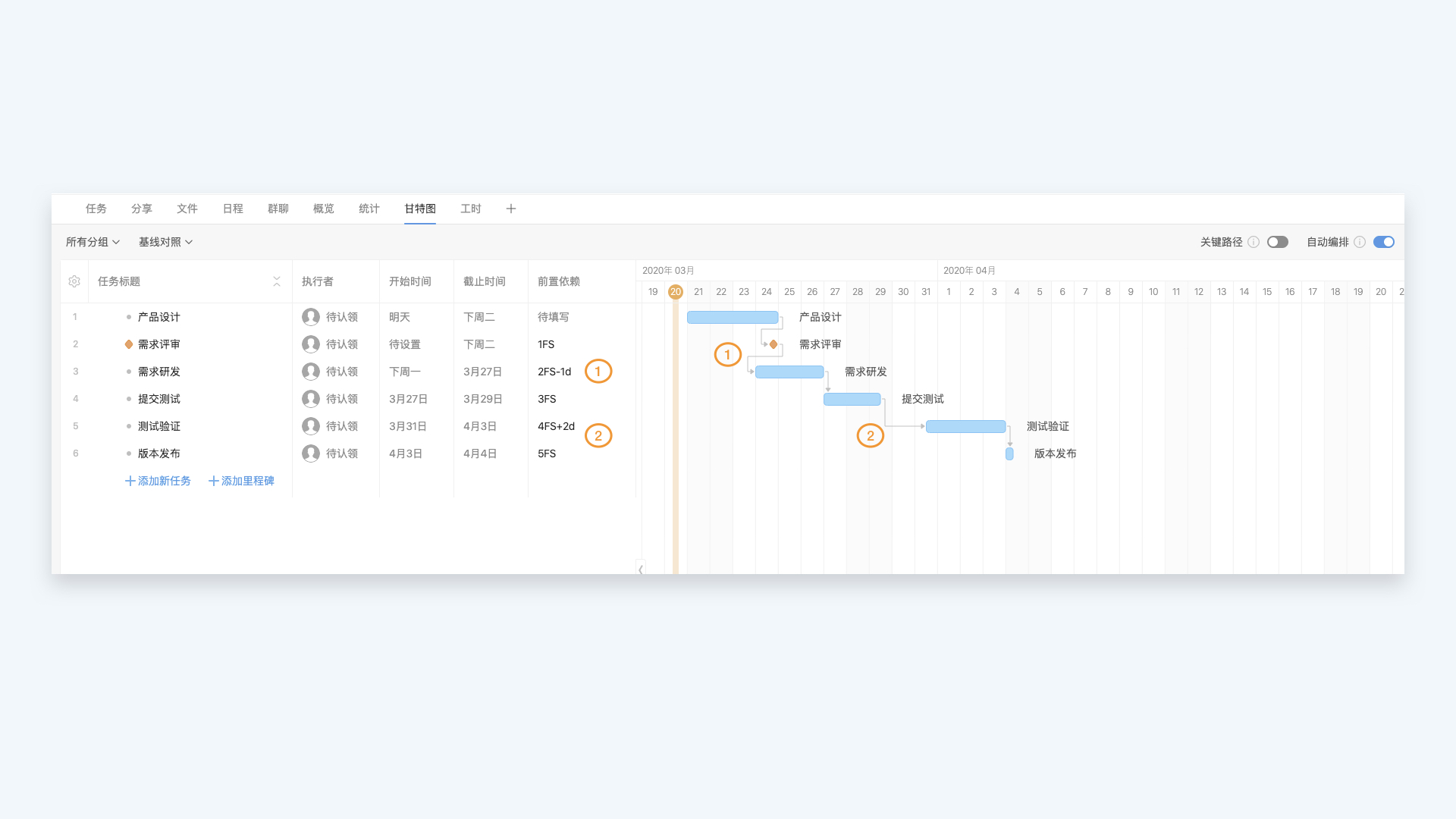

三、在大纲视图设置提前/滞后时间

提前时间(Lead time): 表示任务之间的重叠。即选中的链路中下一个任务可以在其前任完成之前的 N 天开始。

延迟时间(Lag time): 表示选中的链路中后置任务可以其开始之前的等待时间。

设置步骤:

  1. 找到需要设置提前/滞后时间的任务。
  2. 然后点击「前置依赖」列
  3. 将光标放在该字段的末尾,然后输入:
  • 一个 - 号后跟一个整数 X ,代表当前任务相对前置任务在已有的依赖关系上可以提前 X 天。
  • 一个 + 号后跟一个整数 Y ,代表当前任务相对前置任务在已有的依赖关系上可以滞后 Y 天。
  1. 按键盘上的 Enter 键,或在您要编辑的单元格之外的任意位置单击,完成设置。

Tips:

在时间轴上拖放任务时,超前/滞后不会自动添加,仅能拖动来修改任务的起止时间。您只能从甘特图的表格部分即大纲视图指定提前/滞后时间或点击依赖线上的闹钟标识设置。

四、在条状视图设置提前/滞后时间

  1. 将鼠标悬停在已经设置的依赖关系的依赖线上。
  2. 单击浮窗出来的钟表标识
  3. 设置提前/滞后时间

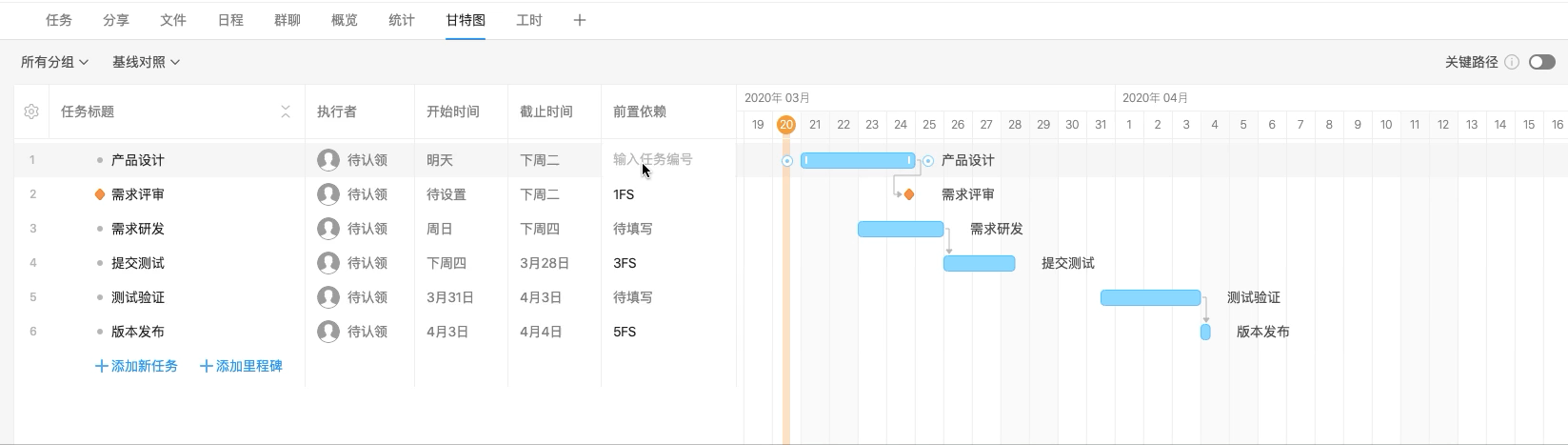

五、在大纲视图删除依赖关系

  1. 找到需要删除依赖关系的任务
  2. 然后点击「前置依赖」列,删除所有内容
  3. 按键盘上的 Enter 键,或在您要编辑的单元格之外的任意位置单击,完成设置

六、在条状视图删除依赖关系

  1. 将鼠标悬停在已经设置的依赖关系的依赖线上。
  2. 单击浮窗出来的删除标识
  3. 二次确认后删除依赖关系
