水平拆分(PL/Proxy)

更新时间:

PL/Proxy插件包含CLUSTER模式和CONNECT模式,可以帮助您用不同方式访问数据库。

前提条件

  • 请确保实例大版本满足要求,本插件具体支持的实例大版本,请参见支持插件列表

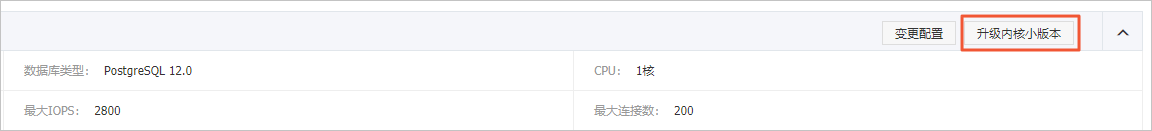

  • 如实例大版本已满足要求,但仍提示不支持,请升级内核小版本,具体操作,请参见升级内核小版本

背景信息

PL/Proxy插件包含如下两种模式:

  • CLUSTER模式

    支持数据库水平拆分和SQL复制。

  • CONNECT模式

    支持将SQL请求路由到指定的数据库。

更多PL/Proxy插件使用方法请参见PL/Proxy

注意事项

  • 相同VPC内的PostgreSQL实例可以直接跨库操作。

  • 不同VPC内的PostgreSQL实例可以通过本VPC内的ECS实例进行端口跳转,实现跨库操作。

  • 代理节点后端的数据节点数必须是2的N次方。

测试环境

选择一个数据库实例作为代理节点,另外两个数据库实例作为数据节点。详细信息如下。

IP

节点类型

数据库名

用户名

100.xx.xx.136

代理节点

postgres

postgres

100.xx.xx.72

数据节点

pl_db0

postgres

11.xx.xx.9

数据节点

pl_db1

postgres

创建PL/Proxy插件

创建PL/Proxy插件命令如下:

create extension plproxy

创建PL/Proxy集群

说明

CONNECT模式不需要进行本操作。

  1. 创建PL/Proxy集群,指定连接的子节点的数据库名、IP地址和端口,示例如下:

    postgres=# CREATE SERVER cluster_srv1 FOREIGN DATA WRAPPER plproxy
    postgres-# OPTIONS (
    postgres(#         connection_lifetime '1800',
    postgres(#         disable_binary '1',
    postgres(#         p0 'dbname=pl_db0 host=100.xxx.xxx.72 port=5678',
    postgres(#         p1 'dbname=pl_db1 host=11.xxx.xxx.9 port=5678'
    postgres(#         );
    CREATE SERVER
  2. 为postgres用户赋予权限,示例如下:

    postgres=# grant usage on FOREIGN server cluster_srv1 to postgres;
    GRANT
  3. 创建用户映射,示例如下:

    postgres=> create user mapping for postgres server cluster_srv1 options (user 'postgres');
    CREATE USER MAPPING

创建测试表

在每个数据节点创建测试表(代理节点不需要创建),示例如下:

create table users(userid int, name text);

CLUSTER模式测试

数据水平拆分测试步骤如下:

  1. 在每个数据节点创建插入函数,示例如下:

    pl_db0=> CREATE OR REPLACE FUNCTION insert_user(i_id int, i_name text)
    pl_db0-> RETURNS integer AS $$
    pl_db0$>        INSERT INTO users (userid, name) VALUES ($1,$2);
    pl_db0$>        SELECT 1;
    pl_db0$> $$ LANGUAGE SQL;
    CREATE FUNCTION

    pl_db1=> CREATE OR REPLACE FUNCTION insert_user(i_id int, i_name text)
    pl_db1-> RETURNS integer AS $$
    pl_db1$>        INSERT INTO users (userid, name) VALUES ($1,$2);
    pl_db1$>        SELECT 1;
    pl_db1$> $$ LANGUAGE SQL;
    CREATE FUNCTION
  2. 在代理节点创建同名的插入函数,示例如下:

    postgres=> CREATE OR REPLACE FUNCTION insert_user(i_id int, i_name text)
    postgres-> RETURNS integer AS $$
    postgres$>     CLUSTER 'cluster_srv1';
    postgres$>     RUN ON ANY;
    postgres$> $$ LANGUAGE plproxy;
    CREATE FUNCTION
  3. 在代理节点创建读取函数,示例如下:

    postgres=> CREATE OR REPLACE FUNCTION get_user_name()
    postgres-> RETURNS TABLE(userid int, name text) AS $$
    postgres$>     CLUSTER 'cluster_srv1';
    postgres$>     RUN ON ALL ;
    postgres$> SELECT userid,name FROM users;
    postgres$> $$ LANGUAGE plproxy;
    CREATE FUNCTION
  4. 在代理节点插入10条测试记录,示例如下:

    SELECT insert_user(1001, 'Sven');
    SELECT insert_user(1002, 'Marko');
    SELECT insert_user(1003, 'Steve');
    SELECT insert_user(1004, 'lottu');
    SELECT insert_user(1005, 'rax');
    SELECT insert_user(1006, 'ak');
    SELECT insert_user(1007, 'jack');
    SELECT insert_user(1008, 'molica');
    SELECT insert_user(1009, 'pg');
    SELECT insert_user(1010, 'oracle');
  5. 由于插入函数执行的是RUN ON ANY,即插入数据时随机选取数据节点,查看每个数据节点的数据如下:

    pl_db0=> select * from users;
     userid |  name
    --------+--------
       1001 | Sven
       1003 | Steve
       1004 | lottu
       1005 | rax
       1006 | ak
       1007 | jack
       1008 | molica
       1009 | pg
    (8 rows)

    pl_db1=> select * from users;
     userid |  name
    --------+--------
       1002 | Marko
       1010 | oracle
    (2 rows)
    说明

    通过查询可以发现10条数据分布在不同数据节点,由于10条数据太少,导致分布不均匀。

  6. 在代理节点执行读取函数,由于执行的是RUN ON ALL,即代理节点返回所有数据节点查询结果,示例如下:

    postgres=> SELECT USERID,NAME FROM GET_USER_NAME();
     userid |  name
    --------+--------
       1001 | Sven
       1003 | Steve
       1004 | lottu
       1005 | rax
       1006 | ak
       1007 | jack
       1008 | molica
       1009 | pg
       1002 | Marko
       1010 | oracle
    (10 rows)

SQL复制测试步骤如下:

  1. 在各个节点创建清理函数用于清理表users数据,示例如下:

    pl_db0=> CREATE OR REPLACE FUNCTION trunc_user()
    pl_db0-> RETURNS integer AS $$
    pl_db0$>        truncate table users;
    pl_db0$>        SELECT 1;
    pl_db0$> $$ LANGUAGE SQL;
    CREATE FUNCTION

    pl_db1=> CREATE OR REPLACE FUNCTION trunc_user()
    pl_db1-> RETURNS integer AS $$
    pl_db1$>        truncate table users;
    pl_db1$>        SELECT 1;
    pl_db1$> $$ LANGUAGE SQL;
    CREATE FUNCTION

    postgres=> CREATE OR REPLACE FUNCTION trunc_user()
    postgres-> RETURNS SETOF integer AS $$
    postgres$>     CLUSTER 'cluster_srv1';
    postgres$>     RUN ON ALL;
    postgres$> $$ LANGUAGE plproxy;
    CREATE FUNCTION
  2. 在代理节点执行清理函数,示例如下:

    postgres=> SELECT TRUNC_USER();
     trunc_user
    ------------
              1
              1
    (2 rows)
  3. 在代理节点创建插入函数,示例如下:

    postgres=> CREATE OR REPLACE FUNCTION insert_user_2(i_id int, i_name text)
    postgres-> RETURNS SETOF integer AS $$
    postgres$>     CLUSTER 'cluster_srv1';
    postgres$>     RUN ON ALL;
    postgres$> TARGET insert_user;
    postgres$> $$ LANGUAGE plproxy;
    CREATE FUNCTION
  4. 在代理节点插入4条测试记录,示例如下:

    SELECT insert_user_2(1004, 'lottu');
    SELECT insert_user_2(1005, 'rax');
    SELECT insert_user_2(1006, 'ak');
    SELECT insert_user_2(1007, 'jack');
  5. 查看每个数据节点的数据,示例如下:

    pl_db0=> select * from users;
     userid | name
    --------+-------
       1004 | lottu
       1005 | rax
       1006 | ak
       1007 | jack
    (4 rows)

    pl_db1=> select * from users;
     userid | name
    --------+-------
       1004 | lottu
       1005 | rax
       1006 | ak
       1007 | jack
    (4 rows)
    说明

    每个数据节点的数据都一样,说明数据复制成功。

  6. 在代理节点查询时,只需要执行RUN ON ANY,即在任意一个数据节点读取数据即可,示例如下:

    postgres=> CREATE OR REPLACE FUNCTION get_user_name_2()
    postgres-> RETURNS TABLE(userid int, name text) AS $$
    postgres$>     CLUSTER 'cluster_srv1';
    postgres$>     RUN ON ANY ;
    postgres$> SELECT userid,name FROM users;
    postgres$> $$ LANGUAGE plproxy;
    CREATE FUNCTION

    postgres=> SELECT USERID,NAME FROM GET_USER_NAME_2();
     userid | name
    --------+-------
       1004 | lottu
       1005 | rax
       1006 | ak
       1007 | jack
    (4 rows)

CONNECT模式测试

使用CONNECT模式时,代理节点可以直接跨实例访问,示例如下:

postgres=> CREATE OR REPLACE FUNCTION get_user_name_3()
postgres-> RETURNS TABLE(userid int, name text) AS $$
postgres$>     CONNECT 'dbname=pl_db0 host=100.81.137.72 port=56789';
postgres$> SELECT userid,name FROM users;
postgres$> $$ LANGUAGE plproxy;
CREATE FUNCTION

postgres=> SELECT USERID,NAME FROM GET_USER_NAME_3();
 userid | name
--------+-------
   1004 | lottu
   1005 | rax
   1006 | ak
   1007 | jack
(4 rows)
