查看CLB监控信息

更新时间:

当您遇到传统型负载均衡CLB请求超时、流量限速等网络连接问题,或者需要了解CLB的负载、性能等情况时,您可以利用云监控功能查看CLB资源的运行状态和各个指标的使用情况,方便快速定位问题。您可以通过控制台、API、SDK方式来查看CLB的监控信息。

前提条件

请确保您已经创建了实例并添加了监听。具体操作,请参见:

通过控制台查看监控

  1. 登录传统型负载均衡CLB控制台

  2. 在顶部菜单栏,选择CLB实例所属的地域。

  3. 通过以下任意一种方式查看监控信息。

    • 方式一

      1. 实例管理页面,找到目标实例,在监控列单击monitor

      2. 在弹出的监控信息面板,选择实例监听页签,查看监控信息。

        您可以选择实例 > 带宽/流量页签,在监控图表上方查看CLB处理的请求和响应的数据处理量

      您可以通过设置时间来调整监控图表显示的时间段。开启自动刷新后监控图表每分钟自动刷新监控数据。

    • 方式二

      1. 实例管理页面,找到目标实例,单击实例ID。在实例详情页签,单击监控页签。

      2. 监控页签,选择实例监听页签,查看监控信息。

        您可以选择实例 > 带宽/流量页签,在监控图表上方查看CLB处理的请求和响应的数据处理量

      您可以通过设置时间来调整监控图表显示的时间段。开启自动刷新后监控图表每分钟自动刷新监控数据。

    支持查看的监控指标如下。

    监控指标

    说明

    流量

    • 流入流量:从外部访问负载均衡所消耗的流量。

    • 流出流量:负载均衡访问外部所消耗的流量。

    数据包数

    • 流入数据包数:负载均衡每秒接收到的请求数据包数量。

    • 流出数据包数:负载均衡每秒发出的数据包数量。

    并发连接数

    • 活跃连接数:所有ESTABLISHED状态的TCP连接。因为如果您采用的是长连接的情况,一个连接会同时传输多个文件请求。

    • 非活跃连接数:表示除ESTABLISHED状态的其他所有状态的TCP连接数。Windows和Linux服务器都可以使用netstat -an命令查看。

    • 最大并发连接数:所有建立的TCP连接数量。

    新建连接数

    在统计周期内,新建立的从客户端连接到负载均衡的连接请求的平均数。

    丢弃流量

    • 丢弃入流量:每秒丢失的入流量。

    • 丢弃出流量:每秒丢失的出流量。

    丢弃数据包数

    • 丢弃流入数据包:每秒丢弃的流入数据包的数量。

    • 丢弃流出数据包:每秒丢弃的流出数据包的数量。

    丢弃连接数

    每秒丢弃的连接数。

    以下是7层(HTTP/HTTPS)监听特有的监控指标。

    7层协议QPS

    每秒可以处理的HTTP/HTTPS请求。

    7层协议RT

    负载均衡的平均响应时间。

    7层协议2XX/3XX/4XX/5XX/其他状态码

    监听返回的HTTP响应代码的数量。

    7层协议UpstreamCode4XX/5XX

    后端服务器返回的HTTP响应代码的数量。

    7层协议UpstreamRT

    后端服务器的平均响应时间。

通过API查看监控

通过云监控API可以查看CLB实例的监控项和详细监控数据。

monitoring

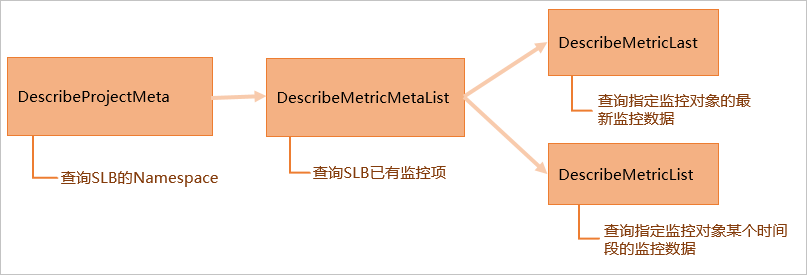

通过API查看监控数据的流程如下:

  1. 查看数据命名空间Namespace。调用DescribeProjectMeta接口查询云监控中CLB的数据命名空间Namespace。

  2. 可选:查看已有监控项。调用DescribeMetricMetaList接口查询云监控开放的时序类指标监控项描述或直接查看监控项说明,更多信息,请参见监控报警项说明

  3. 查看指定监控项的监控数据。

    • 调用DescribeMetricLast接口查询CLB指定监控对象的最新监控数据。

    • 调用DescribeMetricList接口查询CLB指定时间段内监控对象的时序指标监控数据。

DescribeProjectMeta

调用DescribeProjectMeta接口查询云监控中CLB的数据命名空间Namespace。

  1. 登录OpenAPI开发者门户

  2. 将请求参数中报警产品标签过滤Labels的值设置为[{"name":"product","value":"SLB"}],其他参数保持默认值。

    请求示例:

    http(s)://[Endpoint]/?Action=DescribeProjectMeta
    &Labels=[{"name":"product","value":"SLB"}]
    &<公共请求参数>
  3. 根据返回参数,获取云监控中负载均衡数据命名空间Namespace的值为acs_slb_dashboard

    返回示例:

    {
        "PageSize": 30,
        "RequestId": "75B895A2-62A4-411E-871C-0EED97CC0D26",
        "PageNumber": 1,
        "Total": 1,
        "Resources": {
            "Resource": [
                {
                    "Description": "负载均衡",
                    "Labels": "[{\"name\":\"product\",\"value\":\"SLB\"},{\"name\":\"productCategory\",\"value\":\"slb\"},{\"name\":\"groupFlag\",\"value\":\"true\"},{\"name\":\"cnName\",\"value\":\"负载均衡\"},{\"name\":\"enName\",\"value\":\"Server Load Balancer\"}]",
                    "Namespace": "acs_slb_dashboard"
                }
            ]
        },
        "Code": 200,
        "Success": true
    }

DescribeMetricMetaList

调用DescribeMetricMetaList接口查询云监控开放的时序类指标监控项描述。

  1. 登录OpenAPI开发者门户

  2. 将请求参数中数据命名空间Namespace的值设置为acs_slb_dashboard,其他参数保持默认值。

    请求示例:

    http(s)://[Endpoint]/?Action=DescribeMetricMetaList
    &Namespace=acs_slb_dashboard
    &<公共请求参数>
  3. 根据返回参数,查看负载均衡的时序类指标监控项。可以查看本次示例中使用的监控项QPS是否存在。

    返回示例:

    {
        "TotalCount": 53,
        "RequestId": "789846B4-56FC-4681-998C-5B7DBDFBE28F",
        "Resources": {
            "Resource": [
                {
                    "MetricName": "ActiveConnection",
                    "Periods": "60,300",
                    "Description": "端口当前活跃连接数",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "DropConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "DropPacketRX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "DropPacketTX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "DropTrafficRX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "DropTrafficTX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "GroupTrafficRX",
                    "Periods": "60",
                    "Description": "",
                    "Dimensions": "groupId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"groupId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum,Sum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "GroupTrafficTX",
                    "Periods": "60",
                    "Description": "",
                    "Dimensions": "groupId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"groupId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum,Sum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "HeathyServerCount",
                    "Periods": "60,300",
                    "Description": "当前后端健康ECS实例个数",
                    "Dimensions": "userId,instanceId,port,vip",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InactiveConnection",
                    "Periods": "60,300",
                    "Description": "端口当前非活跃连接数",
                    "Dimensions": "userId,instanceId,port,protocol",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"port\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceActiveConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceDropConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceDropPacketRX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceDropPacketTX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceDropTrafficRX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceDropTrafficTX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"bits/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "bits/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceInactiveConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceMaxConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceMaxConnectionUtilization",
                    "Periods": "60,300",
                    "Description": "最大连接数使用率",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"%\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "%",
                    "Statistics": "Average,Maximum,Minimum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceNewConnection",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceNewConnectionUtilization",
                    "Periods": "60,300",
                    "Description": "新建连接数使用率",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"%\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "%",
                    "Statistics": "Average,Maximum,Minimum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstancePacketRX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstancePacketTX",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average,Minimum,Maximum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceQps",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/s\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/s",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceQpsUtilization",
                    "Periods": "60,300",
                    "Description": "QPS使用率",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"%\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "%",
                    "Statistics": "Average,Maximum,Minimum",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceRt",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"ms\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "ms",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceStatusCode2xx",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/Second",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceStatusCode3xx",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/Second",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceStatusCode4xx",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/Second",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                },
                {
                    "MetricName": "InstanceStatusCode5xx",
                    "Periods": "60,300",
                    "Description": "",
                    "Dimensions": "userId,instanceId",
                    "Labels": "[{\"name\":\"alertUnit\",\"value\":\"Count/Second\"},{\"name\":\"minAlertPeriod\",\"value\":\"60\"},{\"name\":\"metricCategory\",\"value\":\"instanceId\"},{\"name\":\"is_alarm\",\"value\":\"true\"}]",
                    "Unit": "Count/Second",
                    "Statistics": "Average",
                    "Namespace": "acs_slb_dashboard"
                }
            ]
        },
        "Code": 200,
        "Success": true
    }

DescribeMetricLast

调用DescribeMetricLast接口查询负载均衡指定监控对象的最新监控数据,本示例查看七层协议QPS的最新监控数据。

  1. 登录OpenAPI开发者门户

  2. 在请求参数中,设置查询QPS的参数。

    需要配置以下参数,其他参数可保持默认值。

    • MetricName:监控项名称,本示例设置为QPS

    • Dimensions:维度map,用于查询指定资源的监控数据,本示例设置为[{"instanceId":"lb-bp1r92vzpemy099f******"}]

    • Namespace:产品的数据命名空间,用于区分不同的产品,本示例设置为acs_slb_dashboard

    请求示例:

    http(s)://[Endpoint]/?Action=DescribeMetricLast
    &MetricName=Qps
    &Namespace=acs_slb_dashboard
    &Dimensions=[{"instanceId":"lb-bp1r92vzpemy099f******"}]
    &<公共请求参数>
  3. 根据返回参数,查看QPS的最新监控数据。

    返回示例:

    {
        "RequestId": "B0EED5A2-7FE2-4A0C-B5E9-3D961F86DC9D",
        "Period": "60",
        "Datapoints": "[{\"timestamp\":1586248680000,\"userId\":\"16884015959*****\",\"instanceId\":\"lb-bp1r92vzpemy099f*****\",\"port\":\"80\",\"protocol\":\"http\",\"vip\":\"121.43.**.**\",\"Average\":0}]",
        "Code": "200",
        "Success": true
    }

DescribeMetricList

调用DescribeMetricList接口查询负载均衡指定时间段内的时序指标监控数据。

  1. 登录OpenAPI开发者门户

  2. 在请求参数中,设置查询指定时间内QPS的监控数据。

    需要配置以下参数,其他参数可保持默认值。

    • MetricName:监控项名称,本次示例设置为QPS

    • Namespace:产品的数据命名空间,用于区分不同的产品,本次示例设置为acs_slb_dashboard

    • Dimensions:维度map,用于查询指定资源的监控数据,本示例设置为[{"instanceId":"lb-bp1r92vzpemy099f******"}]

    • StartTime:开始时间,StartTime不能等于或大于EndTime,本次示例设置为2020-03-28 00:10:00

      支持格式:

      • Unix时间戳:从1970年1月1日开始所经过的毫秒数。

      • Format格式:YYYY-MM-DDThh:mm:ssZ。

    • EndTime:结束时间,支持的格式和StartTime一致,本次示例设置为2020-03-28 00:11:00

    请求示例:

    http(s)://[Endpoint]/?Action=DescribeMetricList
    &MetricName=Qps
    &Namespace=acs_slb_dashboard
    &Dimensions=[{"instanceId":"lb-bp1r92vzpemy099f******"}]
    &StartTime=2020-03-28 00:10:00
    &EndTime=2020-03-28 00:11:00
    &<公共请求参数>
  3. 根据返回参数,查看QPS在指定时间内的监控数据。

    返回示例:

    {
        "RequestId": "DFF0A853-0E37-4108-A9AF-5B3D609BD489",
        "Period": "60",
        "Datapoints": "[{\"timestamp\":1585325460000,\"userId\":\"168840159596****\",\"instanceId\":\"lb-bp1r92vzpemy099f******\",\"port\":\"80\",\"protocol\":\"http\",\"vip\":\"121.43.**.**\",\"Average\":0}]",
        "Code": "200",
        "Success": true
    }

通过SDK查看监控

介绍如何通过SDK查看CLB监控项和详细监控数据。本文以SDK调用DescribeMetricList接口查询CLB实例每秒最大并发连接数为例介绍。

您也可以下载SDK调用接口查看监控信息。更多信息,请参见SDK参考

  1. 登录OpenAPI开发者门户

  2. 在请求参数中,设置以下请求参数,其他参数可保持默认值。

    • MetricName:监控项名称。本文设置为InstanceMaxConnection

    • Namespace:产品的数据命名空间,用于区分不同的产品。本文设置为acs_slb_dashboard

    • Dimensions:维度map,用于查询指定资源的监控数据。本文设置为[{"instanceId":"lb-bp1r92vzpemy099f******"}]

    • StartTime:开始时间,StartTime不能等于或大于EndTime。本文设置为2022-10-13 20:45:03

      支持格式:

      • Unix时间戳:从1970年1月1日开始所经过的毫秒数。

      • Format格式:YYYY-MM-DDThh:mm:ssZ。

    • EndTime:结束时间,支持的格式和StartTime一致,本文设置为2022-10-13 20:47:03

  3. 选择SDK示例 > Python页签,单击运行示例

  4. 在该接口运行页,在下方弹出的运行面板中查看运行结果。

相关文档

  • 如果您需要通过四层监听的监控指标查看CLB的秒级流量、新建连接数、最大连接数等信息,请参见高精度秒级监控

  • 如果您需要查看CLB监控项指标具体含义,请参见监控报警项说明

如果您需要查看CLB监控项指标具体含义,请参见监控报警项说明

  • 本页导读 (1)
文档反馈
