地图组件是物联网领域常见的组件,对接了物联网平台数据分析模块的空间数据可视化服务,可用于在地图上标示设备。支持配置样式和交互动作。本文介绍地图组件的配置和使用方法。

前提条件

参考以下操作完成Web应用创建。
  1. 创建普通项目
  2. 创建Web应用

操作步骤

本文主要介绍组件样式的个性配置。有关组件样式的通用配置,请参见样式配置

  1. 在Web可视化编辑页面,单击最左侧的组件图标组件
  2. 在画布左侧组件下拉列表,选择基础组件,并展开基础列表。

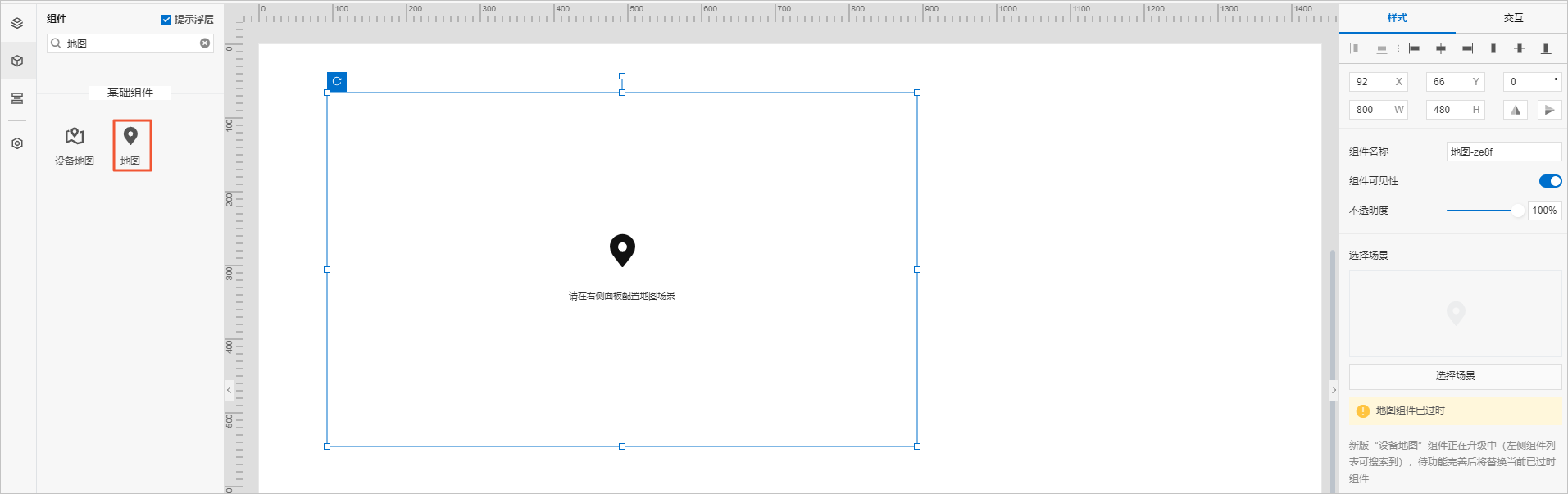

  3. 拖拽一个地图组件到画布中,单击右侧样式栏的选择场景,选择或者进入空间数据可视化控制台中创建场景,单击确定
    创建场景具体操作说明,请参见物联网平台设备展示地图
  4. 可选:根据配置项说明(见下表)修改地图。
    配置项 描述
    场景名称 空间可视化中的场景名。在右侧样式配置面板地图概览右上方显示。
    刷新 单击后会从空间可视化同步预览图,并刷新地图组件。
    编辑场景 跳转到空间可视化编辑页面,重新编辑对应场景。

    有关配置场景的详细内容请参见物联网平台设备展示

    更换场景 重新选择或者新建一个可视化场景。
  5. 在Web可视化编辑页面,选中目标组件的交互页签,配置事件和交互动作。详细配置指导请参见交互配置
    地图组件的交互事件有两种:
    • 点击设备属性URL:单击地图上的设备属性URL触发交互动作。如果要使用该事件功能,需在该地图场景对应的目标产品的产品详情页,进行如下配置:
      • 添加一个产品标签studioType:url
      • 在产品的功能定义中,增加一个属性,标识符为WEB_URL,用于填写设备外联页面(如设备详情页、视频设备播放页等)的URL。设备上线后,上报WEB_URL字段内容,如https://www.taobao.com。
    • 点击设备气泡:单击地图上表示设备的气泡触发交互动作。
    设备地图组件配置完后,画布上仅展示地图,若需要体验交互动作,请执行下一步。
  6. 单击页面右上方的预览,查看或调试组件的展示数据。
