矢量图(SVG)组件主要用于在页面中展示矢量图资源,例如iconfont里的图标等。下文介绍组件的详细配置方法。

步骤一:添加组件

  1. 创建Web应用。具体操作,请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件
  3. 在画布左侧组件列表上方,输入矢量图,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的更多信息,请参见添加组件

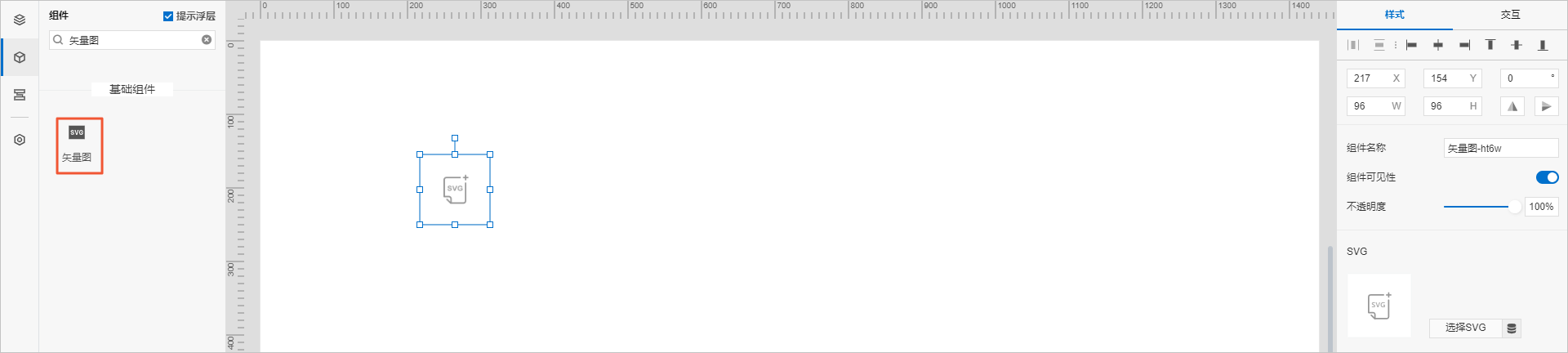

    矢量图组件

步骤二:配置数据源

  1. Web可视化编辑页面右侧样式中配置图片数据源。
    • 单击选择SVG,上传本地SVG矢量图,或从已有的图片库中选择矢量图。
    • 单击选择SVG右侧的配置数据源按钮配置数据源,选择数据源类型进行配置,将返回的数据作为图片URL。

      可选数据类型为设备接口应用推送页面变量,返回数据的格式必须为字符串。

  2. 单击确定

组件将基于关联的数据源实时更新展示图片。

步骤三:配置样式

  1. 在右侧样式中,选中填充色复选框,修改图片填充颜色。
    填充颜色支持配置接口数据源,要求返回的数据格式为RGB颜色的JSON格式。
    说明 其中a表示颜色透明度,取值范围为0~1。
    {
      "r": 255,
      "g": 255,
      "b": 255
    }

    或者

    {
      "r": 255,
      "g": 255,
      "b": 255,
      "a":0
    }
    重要
    • 目前仅支持对矢量图中的Path填充颜色。如果有其他元素的填充需求,您可自行填充。
    • 如果需支持矢量图的缩放,请在矢量图文件中添加ViewBox属性,并指定原始缩放区域。
  2. 可选:如果图片被拉伸展示,可通过配置W值(宽度)和H值(高度),设置图片大小。
    有关组件通用样式配置,请参见样式配置

步骤四:配置交互动作

  1. 选中组件的交互页签,配置事件和交互动作。具体操作请参见交互配置
    例如,点击组件,执行动作打开链接,即配置链接打开方式,展示链接的内容。
  2. 单击页面右上方的预览,预览和调试组件展示的数据和效果。
