锅炉组件以锅炉的样式展示设备的某个数值型属性值,或接口返回的数值型数据。下文介绍组件的详细配置方法。

步骤一:添加组件

  1. 创建Web应用。具体操作,请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件
  3. 在画布左侧组件列表上方,输入锅炉,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的更多信息,请参见添加组件

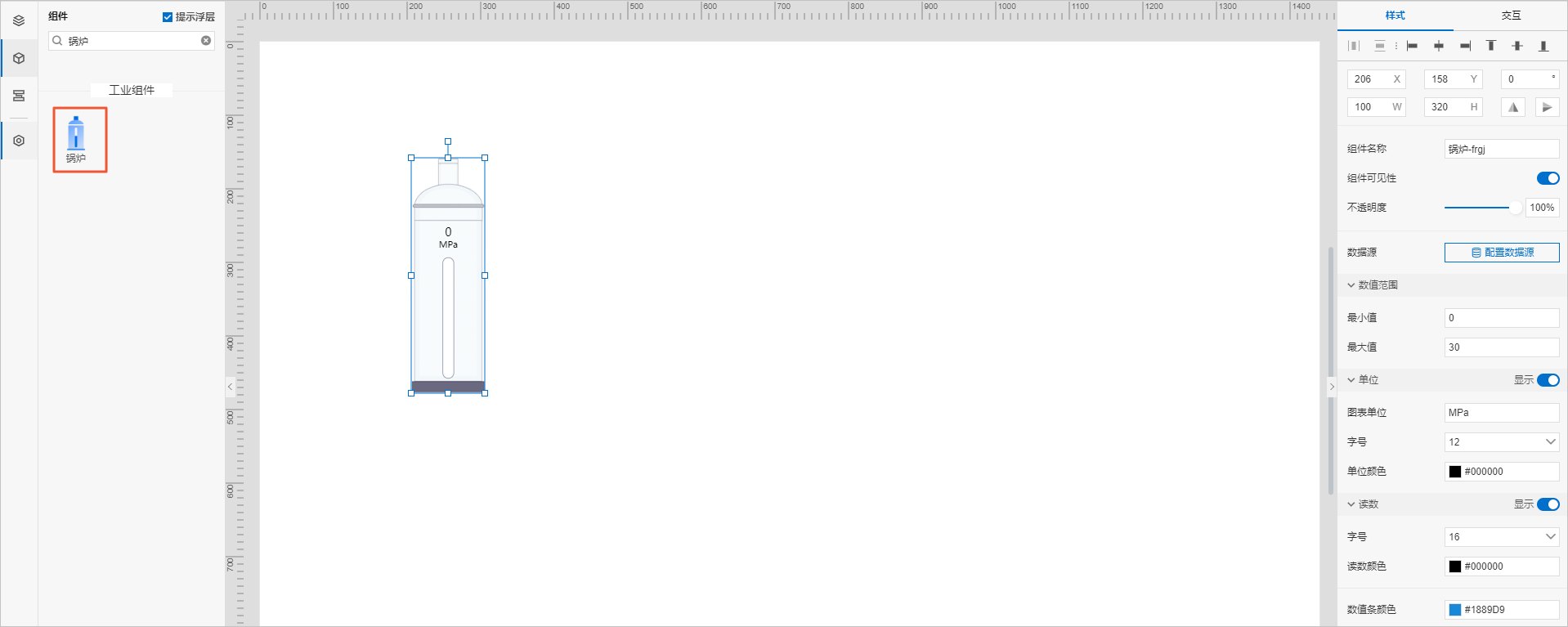

    锅炉组件

步骤二:配置数据源

  1. 在Web应用编辑器右侧样式中,单击数据源配置数据源
  2. 数据源配置页面,选择数据源类型,完成配置。
    可选数据类型有设备接口应用推送
    说明 接口或设备数据源返回的数据类型必须为单精度数字、双精度数字、整数。

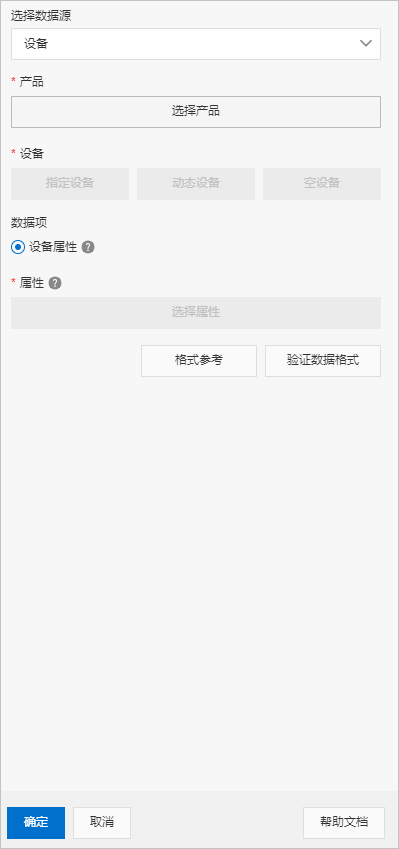

    数据源配置
  3. 单击确定

步骤三:配置样式

  1. 在右侧样式中,完成组件展示的配置。
    配置项 说明
    数值范围 设置锅炉组件展示的数值范围(最大和最小值)。
    单位 设置是否展示数据单位、当前数据的值,及可展示的效果。
    读数
    数值条颜色 设置锅炉中数据值条的颜色。
  2. 调整组件在页面中的最终位置。有关组件通用样式配置的更多信息,请参见样式配置

步骤四:配置交互动作

  1. 在Web应用编辑器右侧交互中,单击新增交互,设置事件动作

    该组件支持鼠标移入事件。例如,鼠标移入,执行动作展示隐藏,显示某个隐藏的组件,展示组件数据更多的说明信息。

    具体操作,请参见交互配置

  2. 单击页面右上方的预览,预览和调试组件展示的数据和效果。
