接口调用功能用于监控应用的接口调用详情,包括SQL分析、异常分析、错误分析、链路上下游和接口快照。

查看接口调用

  1. 登录EDAS控制台
  2. 在左侧导航栏中选择应用管理 > 应用列表,在顶部菜单栏选择地域,并在页面上方选择命名空间,然后在应用列表页面单击具体的应用名称。
  3. 在左侧导航栏选择应用监控 > 接口调用

功能介绍

在应用监控的接口调用页面上,您可以查看该应用的接口调用详情。ARMS可自动发现与监控以下Web框架和RPC框架中提供的接口:

  • Tomcat 7+
  • Jetty 8+
  • Resin 3.0+
  • Undertow 1.3+
  • WebLogic 11.0+
  • SpringBoot 1.3.0+
  • HSF 2.0+
  • Dubbo 2.5+

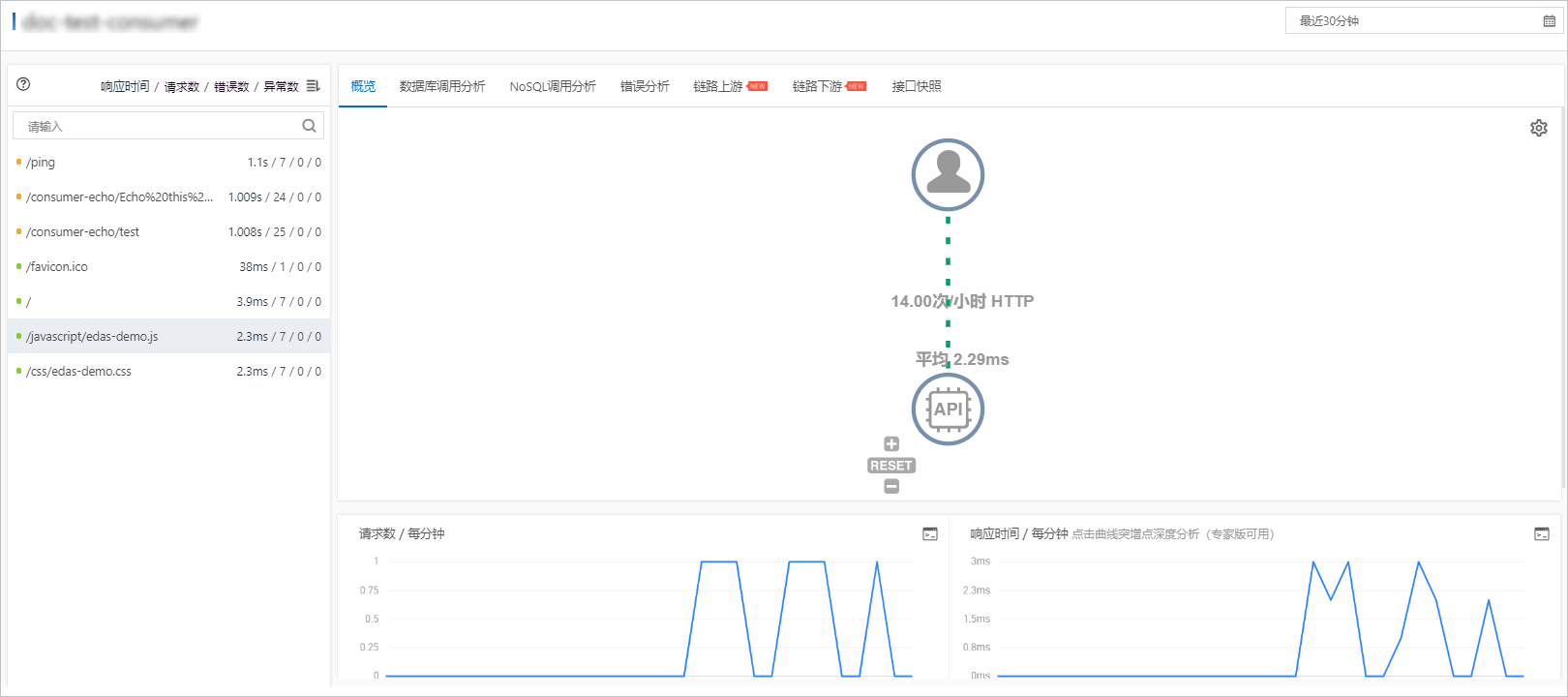

接口概览

接口调用页面的概览页签列出了应用监控探针自动发现的所有接口。您可以按照响应时间、请求数、错误数或异常数对该列表排序。选中一个接口,即可在概览页签上查看该接口的详细调用拓扑,以及请求数、响应时间、错误数的时序曲线和HTTP状态码统计。

接口概览

数据库调用分析

数据库调用分析页签展示的是左侧选中接口所发起的数据库调用请求列表。借助此页签,您可以看到所选接口的数据库调用的次数和调用时间,从而可以判断是是哪一个数据库的调用速度过慢。

NoSQL调用分析

NoSQL调用分析页签展示的是左侧选中接口的每分钟所发起的SQL请求列表。借助此页签,您可以找出是哪一个SQL造成某个接口过慢。您还可以单击某个SQL中的接口快照来查看一个SQL执行逻辑所处的完整代码链路。

错误分析

错误分析页签展示应用的错误数和HTTP状态码统计数据。您还可以单击需要查看的TraceId,即可在新页面查看调用链路相关信息。

链路上游和链路下游的接口调用情况

链路上游链路下游页签分别列出了应用上游(调用应用的一方)和应用下游(被应用调用的一方)的接口及其调用性能指标,包括请求数、响应时间和错误数。

链路上游链路下游页签上,可按需执行以下操作:

  • 在页签顶部单击全部折叠/展开,即可折叠或展开下方的所有接口。
  • 在页签顶部的搜索框内输入应用名称或接口(Span)名称的关键字,并单击放大镜图标,即可筛选出符合条件的接口。
  • 单击接口信息所在的折叠面板,或者单击行末的上箭头或下箭头,即可展开或折叠该接口的性能指标信息。

接口快照

在页面左侧选择接口,您可以看到该接口中单次调用的产生时间、接口名称、所属应用、耗时、状态和TraceId等信息。
