本实践介绍了使用阿里云云监控创建和自定义DDoS高防（新BGP&国际）实时监控大盘和数据图表的操作方法。自定义DDoS高防监控大盘和数据图表能够帮助您直观、全面地了解DDoS高防的业务防护情况。

背景信息

云监控（CloudMonitor） 是一项针对阿里云资源和互联网应用进行监控的服务。云监控的Dashboard功能为您提供自定义查看监控数据的功能。您可以在一张监控大盘中跨产品、跨实例查看监控数据，将相同业务的不同产品实例集中展现。更多信息，请参见概览。

云监控Dashboard功能兼容DDoS高防，您可以在云监控中配置DDoS高防（新BGP&国际）监控大盘。

下表描述了云监控支持监控的DDoS高防（新BGP&国际）的数据指标。

监控项 监控维度 单位
高防IP出流量 实例维度、IP维度 bit/s
高防IP入流量 实例维度、IP维度 bit/s
高防IP回源流量（通过高防清洗后回源到源站服务器的干净业务流量） 实例维度、IP维度 bit/s
活跃连接数 实例维度、IP维度 个
非活跃连接数 实例维度、IP维度 个
新建连接数 实例维度、IP维度 个
QPS 域名维度 个/秒
QPS环比下降率 域名维度 %
QPS环比增长率 域名维度 %
2XX状态码数量 域名维度 个
2XX状态码占比 域名维度 %
3XX状态码数量 域名维度 个
3XX状态码占比 域名维度 %
404状态码数量 域名维度 个
404状态码占比 域名维度 %
4XX状态码数量 域名维度 个
4XX状态码占比 域名维度 %
5XX状态码数量 域名维度 个
5XX状态码占比 域名维度 %
2XX回源状态码数量 域名维度 个
2XX回源状态码占比 域名维度 %
3XX回源状态码数量 域名维度 个
3XX回源状态码占比 域名维度 %
404回源状态码数量 域名维度 个
404回源状态码占比 域名维度 %
4XX回源状态码数量 域名维度 个
4XX回源状态码占比 域名维度 %
5XX回源状态码数量 域名维度 个
5XX回源状态码占比 域名维度 %

操作步骤

  1. 登录阿里云云监控控制台。
  2. 在左侧导航栏，选择Dashboard > 自定义大盘。

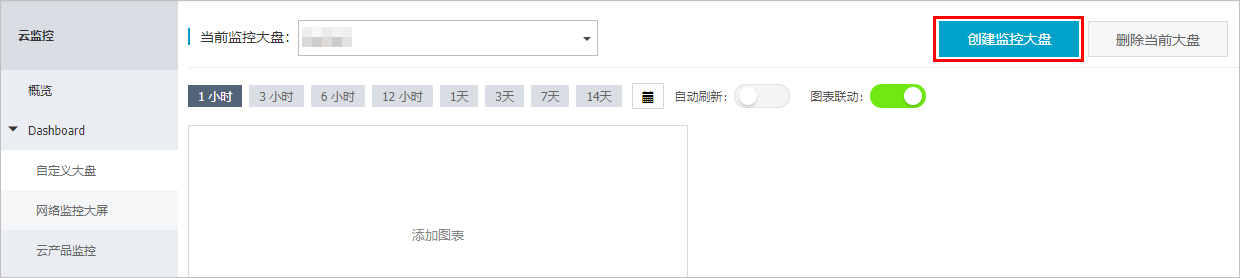

  3. 单击创建监控大盘。创建监控大盘
  4. 在创建视图组对话框，设置大盘名称并单击创建。创建视图组
    成功添加监控大盘后，页面跳转到新建的监控大盘。您可以通过当前监控大盘选项切换要查看或操作的监控大盘。
  5. 单击添加图表，并在添加图表页面自定义图表内容。添加图表

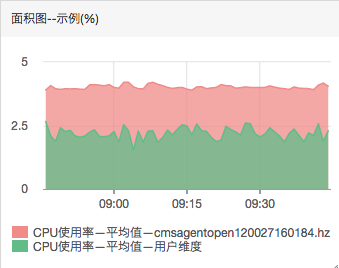

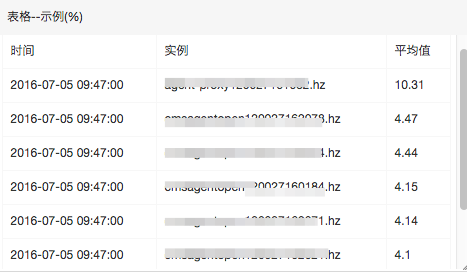

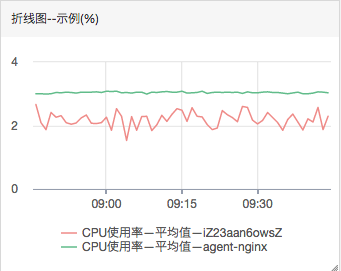

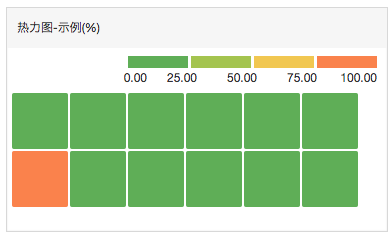

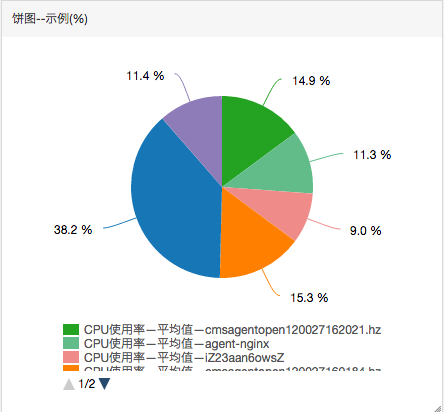

    1. 选择图表类型。支持的类型包括折线图、面积图、TopN表格、热力图、饼图。
      关于不同图表类型的具体说明，请参见管理自定义大盘中的监控图表。
    2. 选择监控项。选择云产品监控，并设置产品为新BGP高防或者DDoS高防国际，进一步配置监控项和资源。
      • 监控项：选择要监控的DDoS高防数据指标。详细信息，请参见DDoS高防监控指标。
      • 资源：选择要监控的DDoS高防实例和IP。资源

        单击添加监控项可以在当前图表中添加多个监控项。

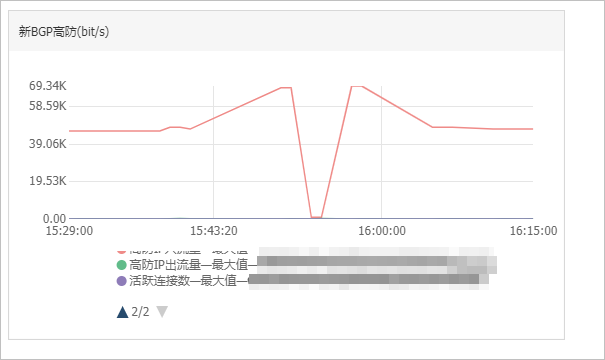

    3. 单击发布，生成监控图表。高防监控图表
    成功生成监控图表后，您可以重复该步骤，在当前监控大盘下继续添加更多的图表。
