ECS实例复制完成后,在支持多可用区的地域创建负载均衡SLB实例,用于跨可用区挂载ECS实例,扩展应用系统对外服务能力、消除单点故障,提升应用系统的可用性。本文介绍SLB实例的部署方法。

前提条件

  • 已复制三台ECS实例,详情请参见复制ECS实例
  • 四台ECS实例的Web服务均已启动并正常运行。
    注意 若Web服务未运行,则SLB实例与ECS实例之间无法正常通信。

操作步骤

  1. 创建SLB实例。具体操作,请参见创建负载均衡实例
    本教程使用的配置如下:
    • 地域:必须与ECS实例位于同一地域。
    • 可用区类型:选择多可用区
    • 实例类型:选择私网
    • 网络类型:选择专有网络
    • 主可用区备可用区:按需配置。

    create_slb

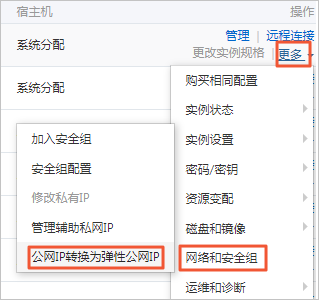

  2. 将源实例的公网IP转换为弹性公网IP。具体操作,请参见专有网络公网IP转换为弹性公网IP
    说明 为避免影响业务,需保证源实例IP地址不变。因此,需要先将源实例的公网IP转换为弹性公网IP,与源实例解绑后,再将其绑定至高可用版SLB实例上。

    ip_eip
  3. 解绑源实例与弹性公网IP。
    1. 在源实例的IP地址列,单击弹性IP地址链接。

      click_eip
    2. 弹性公网IP页面,单击解绑

      unbindEIP
    3. 单击确定。更多详情,请参见解绑EIP
  4. 绑定弹性公网IP至SLB实例。
    1. 弹性公网IP页面,找到与源实例解绑后的弹性公网IP。

      bindEIP
    2. 操作列,单击绑定
    3. 实例类型选择SLB实例SLB实例选择刚创建的SLB实例,单击确定。更多详情,请参见绑定SLB实例
  5. 配置SLB实例。具体操作,请参见配置负载均衡实例
    基本配置如下:
    1. 协议&监听页签,完成以下配置。
      • 负载均衡协议:选择TCP
      • 监听端口:输入80
      • 调度算法:按需选择。本教程选择轮询
      • 其他配置使用默认值。

      configure_slb
    2. 单击下一步。在后端服务器页签,选择默认服务器组,单击继续添加添加ECS实例。

      addEcsInstance
    3. 勾选源实例和已复制的三台ECS实例,单击下一步:配置权重和端口号端口配置为80,其他值保持默认,单击下一步

      configure_ports
    4. 健康检查页签,使用默认值,单击下一步
    5. 配置审核页签,核对信息后,单击提交
    6. 单击确定,返回实例管理页面,单击refresh

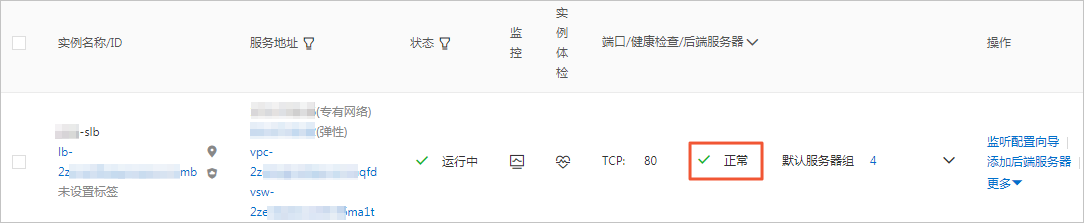

      当健康检查状态为正常时,表示后端ECS实例可以正常处理负载均衡转发的请求了。
      说明 健康检查需要几分钟时间,请您耐心等待并单击刷新图标查看状态。

      health_check

执行结果

为方便测试,本教程分别在四台ECS实例上搭建了静态网页,以标识每台ECS实例。在浏览器中输入负载均衡实例的服务地址,测试负载均衡服务。由于调度算法轮询,请求会轮流发往每台ECS实例。
slb_test

后续步骤

迁移自建数据库至RDS实例
