本文将介绍使用Spark StructuredStreaming与Redis Stream实现实时广告点击数统计。

前提条件

  • 已创建引擎版本为5.0或以上的Redis实例,创建步骤请参见创建实例
  • 已创建Spark集群,创建步骤请参见分析集群管理
  • Spark集群和Redis实例处于同一VPC,并且可以互相访问。
    说明 Redis实例和Spark集群均需在白名单中添加对方内网IP地址才能互相访问。
    • 设置Redis实例白名单请参见设置白名单
    • 设置Spark集群白名单请参见设置白名单
    • 如果不清楚Redis/Spark内网IP地址,可以在白名单中添加Redis和Spark所在VPC的IP地址段。

场景介绍

某广告公司在网页上投递动态图片广告,广告的展现形式是根据热点图片动态生成的。为了收益最大化,需要统计广告的点击数来决定哪些广告可以继续投放,哪些广告需要更换。大部分的广告生命周期很短,实时获取广告的点击数可以让我们快速确定哪些广告是关键业务。基于以上诉求可以选择StructuredStreaming + Redis Stream作为解决方案。

  • Spark StructuredStreaming是Spark在2.0后推出的基于Spark SQL上的一种实时处理流数据的框架。处理时延可达毫秒级别。
  • Redis Stream是在Redis 5.0后引入的一种新的数据结构,可高速收集、存储和分布式处理数据,处理时延可达亚毫秒级别。
说明
  • Spark-Redis是X-Pack Spark发布的连接器, 用于连通Spark与Redis,该工具由四个Redis依赖的jar包组成。下载链接与安装方式请参见Spark对接Redis
  • 如需了解更多Spark相关信息,请参见Spark 基本介绍
  • 如需了解更多Redis Stream相关信息,请参见Introduction to Redis Streams

业务数据链路简介

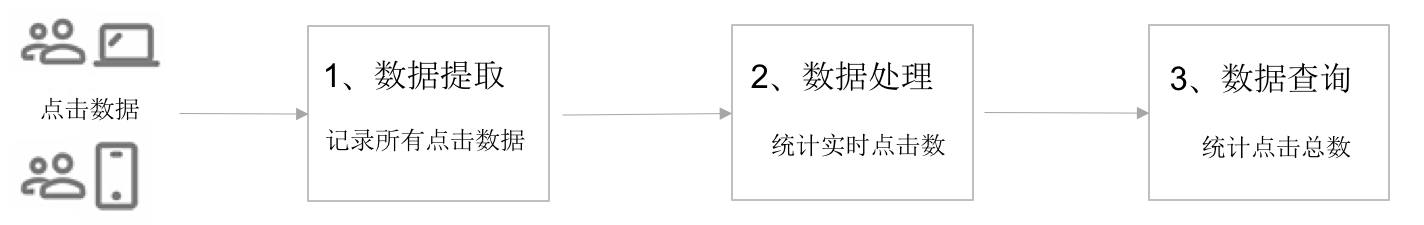

图 1. 业务数据链路

业务数据链路

如上图所示,广告点击数据通过手机或者电脑传递到数据库中进行数据提取,提取后的数据经过数据处理计算实时的点击数,最后存储到数据库,通过数据查询进行统计分析,统计每个广告的点击总数。

根据数据特点,整个数据链路的数据输入输出如下:

  • 输入

    针对每个点击事件我们使用asset id以及cost两个字段来表示一个广告信息,例如:

    asset [asset id] cost [actual cost]
    asset aksh1hf98qwdst9q7 cost 39
    asset aksh1hf98qwdst9q8 cost 19
  • 输出

    经过数据处理后,我们把结果集存储到一个数据表中,数据表可以使用SQL查询,例如:

    select asset, count from clicks order by count desc

    asset            count
    -----------------     -----
    aksh1hf98qwdst9q7    2392
    aksh1hf98qwdst9q8    2010
    aksh1hf98qwdst9q6    1938

数据处理流简介

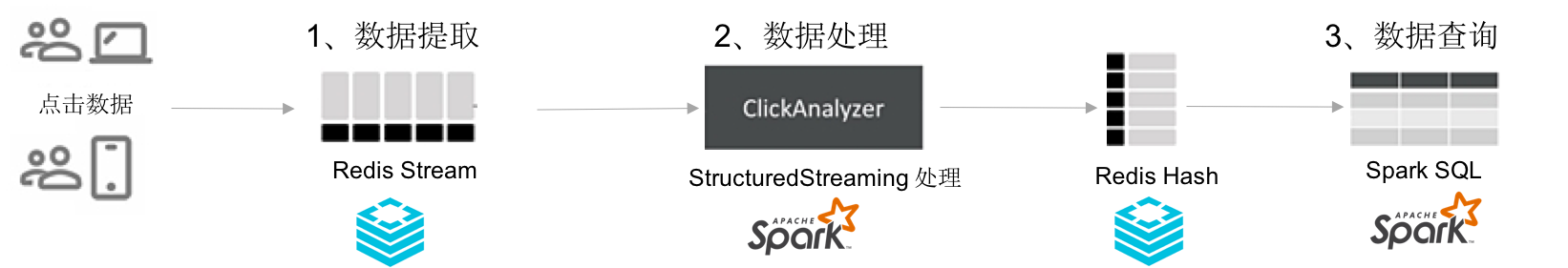

图 2. 数据处理流

数据处理流

如上图所示,点击数据会存储到Redis Stream,然后StructuredStreaming对数据进行消费以及聚合处理,处理完成后将结果返回Redis,最后通过Spark SQL查询Redis进行统计分析。

处理流 简介
数据提取 Redis Stream是Redis内置的数据结构,具备每秒百万级别的读写能力,存储的数据可以根据时间自动排序。
Spark-Redis连接器可以将Redis Stream作为数据源,把Redis Stream数据对接到Spark引擎。
数据处理 Spark-Redis连接器可以将获取的Redis Stream数据转换成Spark的DataFrames数据。
在StructuredStreaming处理流数据的过程中,可以对微批次数据或者整体数据进行查询。
数据的处理结果可以通过自定义的writer输出到不同的目的地,本场景中我们直接把数据输出到Redis的Hash数据结构。
数据查询 Spark-Redis连接器可以把Redis的数据结构映射成Spark的DataFrames,我们需要将DataFrames创建成一个临时表,表的字段映射Redis的Hash数据结构,再使用Spark-SQL进行实时的数据查询。

开发步骤

  1. Redis Stream存储数据。

    Redis Streams是append-only的数据结构。部署Redis Streams后可以使用redis-cli向Redis发送数据。

    说明
    • 请使用Redis 5.0以上版本的redis-cli工具。
    • redis-cli使用方法请参见redis-cli连接

    向clicks发送点击数据,命令如下所示:

    XADD clicks MAXLEN ~ 1000000 * asset aksh1hf98qw7tt9q7 cost 29

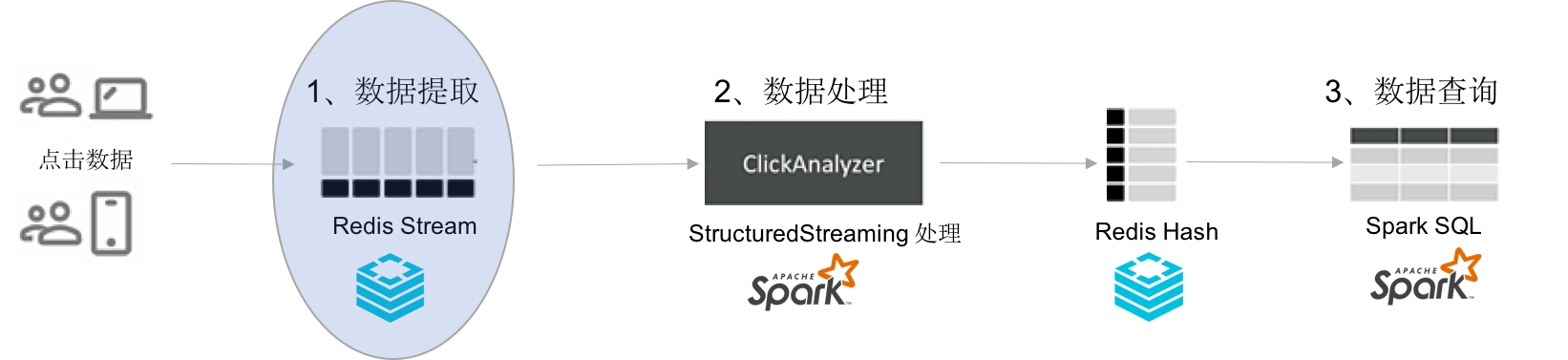

    图 3. 数据提取

    数据提取
  2. 数据处理。

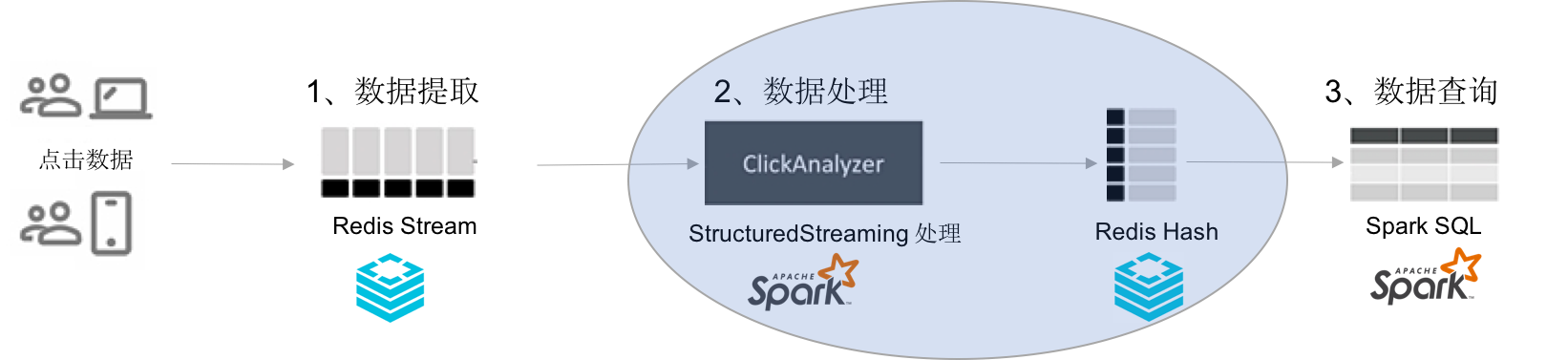

    图 4. 数据处理

    数据处理

    在StructuredStreaming中把数据处理步骤分成3个子步骤:

    1. 从Redis Stream读取、处理数据。
      1. 使用Spark-Redis连接器创建一个SparkSession,填写Redis连接信息。
        val spark = SparkSession
              .builder()
              .appName("StructuredStreaming on Redis")
              .config("spark.redis.host", r-bp1xxxxxxxxxxxxx.redis.rds.aliyuncs.com)
              .config("spark.redis.port", 6379)
              .config("spark.redis.auth", redisPassword)
              .getOrCreate()
        参数 描述 示例
        spark.redis.host Redis的连接地址,查看Redis连接地址请参见查看连接地址 r-bp1xxxxxxxxxxxxx.redis.rds.aliyuncs.com
        spark.redis.port Redis的服务端口,默认为6379。 6379
        spark.redis.auth Redis的连接密码。 redisPassword
      2. 在Spark中创建schema。

        例如,我们给流数据命名为“clicks”,需要将参数“stream.kes”设置为“clicks”。由于Redis Stream中的数据包含两个字段:“asset”和“cost”,所以我们要创建StructType映射这两个字段。

        val clicks = spark
              .readStream
              .format("redis")
              .option("stream.keys", redisTableName)
              .schema(StructType(Array(
                StructField("asset", StringType),
                StructField("cost", LongType)
              )))
              .load()
      3. 统计每个asset的点击次数。
        说明 可以创建一个DataFrames根据asset汇聚数据。
        val bypass = clicks.groupBy("asset").count()
      4. 启动StructuredStreaming。
        val query = bypass
              .writeStream
              .outputMode("update")
              .foreach(clickWriter)
              .start()
    2. 存储数据到Redis。
      使用Redis的Java客户端Jedis连接到Redis,向Redis写数据。
      说明 使用Jedis连接redis请参见Jedis客户端
      class ClickForeachWriter(redisHost: String, redisPort: String, redisPassword: String) extends ForeachWriter[Row] {

        var jedis: Jedis = _

        def connect() = {
          val shardInfo: JedisShardInfo = new JedisShardInfo(redisHost, redisPort.toInt)
          shardInfo.setPassword(redisPassword)
          jedis = new Jedis(shardInfo)
        }

        override def open(partitionId: Long, version: Long): Boolean = {
          true
        }

        override def process(value: Row): Unit = {

          val asset = value.getString(0)
          val count = value.getLong(1)
          if (jedis == null) {
            connect()
          }

          jedis.hset("click:" + asset, "asset", asset)
          jedis.hset("click:" + asset, "count", count.toString)
          jedis.expire("click:" + asset, 300)

        }

        override def close(errorOrNull: Throwable): Unit = {}
      }
    3. 运行StructuredStreaming程序。

      程序完成打包后,可以通过Spark控制台提交任务,运行Spark StructuredStreaming任务。

      --class com.aliyun.spark.redis.StructuredStremingWithRedisStream
      --jars /spark_on_redis/ali-spark-redis-2.3.1-SNAPSHOT_2.3.2-1.0-SNAPSHOT.jar,/spark_on_redis/commons-pool2-2.0.jar,/spark_on_redis/jedis-3.0.0-20181113.105826-9.jar
      --driver-memory 1G
      --driver-cores 1
      --executor-cores 1
      --executor-memory 2G
      --num-executors 1
      --name spark_on_polardb
      /spark_on_redis/structuredstreaming-0.0.1-SNAPSHOT.jar
      <Host> <Port> <Password> <Stream>
      表 1. 参数说明
      参数 描述 示例
      Host Redis内网连接地址。 r-bp1xxxxxxxxxxxxx.redis.rds.aliyuncs.com
      Port Redis默认服务端口。 6379
      Password Redis的连接密码。 redisPassword
      Stream Redis的Stream名称。 clicks
  3. 读取Redis Hash数据库。
    使用Spark SQL创建表来读取Redis Hash数据库,命令如下所示。
    CREATE TABLE IF NOT EXISTS clicks(asset STRING, count INT)
    USING org.apache.spark.sql.redis
    OPTIONS (
    'host' 'r-bp1xxxxxxxxxxxxx.redis.rds.aliyuncs.com',
    'port' '6379',
    'auth' 'redisPassword',
    'table' 'click'
    )
    参数 描述 示例
    host Redis的内网连接地址,查看Redis连接地址请参见查看连接地址 r-bp1xxxxxxxxxxxxx.redis.rds.aliyuncs.com
    port Redis的服务端口,默认为6379。 6379
    auth Redis的连接密码。 redisPassword
    table Redis的Hash表名称。 click
  4. 执行查询语句。
    查询clicks的点击数据,查询命令如下所示:
    select * from clicks;
    图 5. 执行查询语句

    执行查询语句

    Spark SQL通过Spark-Redis连接器直接查询Redis数据,统计了广告的点击数。
