组件数据源选择为设备,即以设备上报的属性数据和事件数据作为该组件的数据源。下文介绍设备数据源的所需配置。

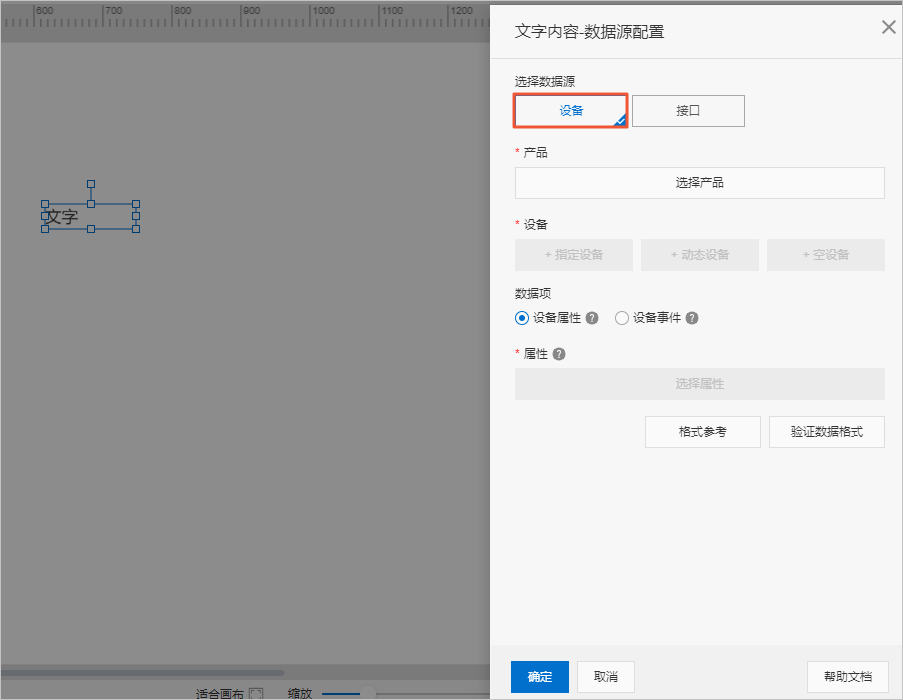

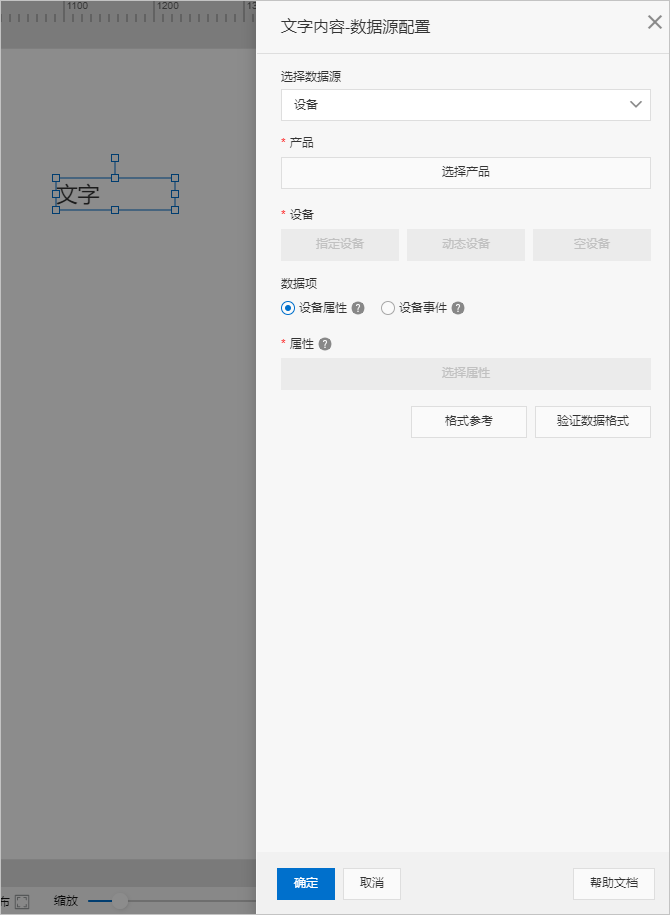

在Web可视化编辑页面的画布中,选中待配置的组件,例如文字组件,单击右侧样式文字内容提交框右侧的配置数据源按钮,选中设备数据源进行配置。

说明 各组件数据源的配置操作请参见本产品文档中Web可视化开发 > 组件目录下的各组件文档。
设备
表 1. 参数说明
参数 说明
选择数据源 选择设备
产品 单击选择产品,在弹出对话框中会展示当前应用所属项目中已导入的产品。如果没有相应产品,请单击左下角的产品管理,前往项目详情的产品页创建或导入产品。
设备 选择该组件的数据源设备。
  • 指定设备:如果已有真实设备连接到物联网平台,则选择真实设备。如果真实设备未连接到物联网平台,没有上报数据,则需使用虚拟设备功能,推送模拟数据,进行数据格式验证。详细内容请参见调试虚拟设备
  • 动态设备:可选变量、组件值和URL参数三种类型的动态设备。
    • 变量:选择在当前应用中,已创建的变量作为动态设备来源。创建变量,请参见变量管理
    • 组件值:选择当前应用中,已配置的表单组件作为动态设备来源。
    • URL参数:以最终发布页面上的某个参数作为该服务的动态设备。常用于嵌入页面时,由宿主页提供动态参数,如将传入的产品型号作为服务的动态设备。

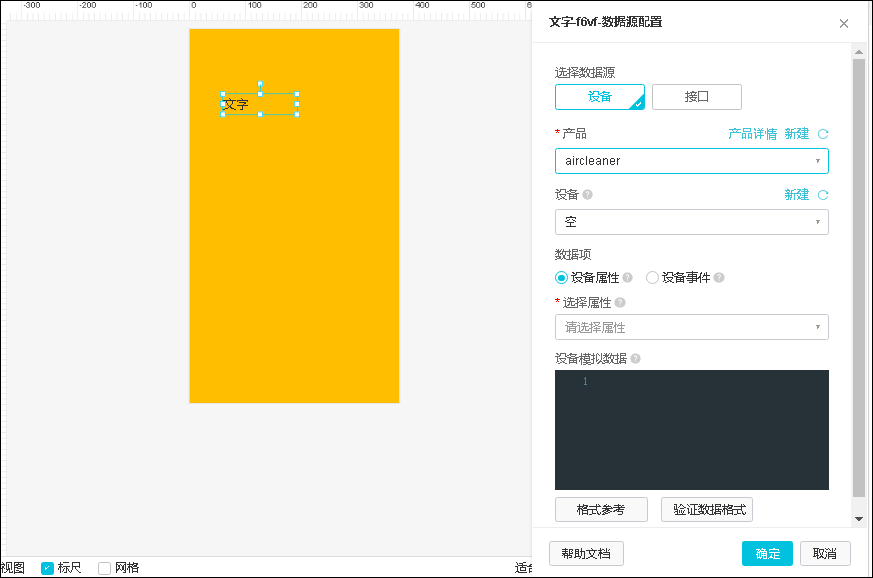

  • 空设备:若选择为空,可在设备模拟数据框中,输入模拟数据,进行数据格式验证。
数据项 作为组件数据源的数据项。可选:
  • 设备属性:选择使用设备上报的某个属性值作为组件数据源。
  • 设备事件:选择使用设备上报的某个事件数据作为组件数据源。

部分组件不支持设备事件数据项,您可根据实际使用的组件选择数据项。

属性 选择设备属性。鼠标移动到右侧的提示按钮,可参看该组件支持的数据类型。
设备模拟数据 输入用于验证数据格式的模拟数据。当设备选择为时出现的参数。

推送模拟数据后,该组件会根据推送的数据展示相应的结果。

表 2. 数据格式验证
操作 说明
格式参考 单击格式参考,查看组件支持的数据格式。
验证数据格式 单击验证数据格式按钮,验证当前数据格式是否满足组件的格式要求。满足要求,则提示“验证成功”;不满足,则会提示详细的错误信息。
