物联网平台为华东2(上海)地域提供了运维大盘功能,该功能展示设备的地区热力图分布,方便您直观、快速地了解所有设备的状态。

背景信息

物联网平台中,运维大盘采用T+1方式统计并展示当前实例的设备信息。
说明 运维大盘不统计已删除设备的数据。

如您需查看阿里云账号下,所有实例中设备相关的统计信息,可购买数据型实例,使用数据罗盘功能,查看设备的多维度统计、异常诊断、详细工况等信息。

查看新版运维大盘

  1. 登录物联网平台控制台
  2. 实例概览页面,找到对应的实例,单击实例进入实例详情页面。
    实例概览
  3. 在左侧导航栏选择监控运维 > 运维大盘

    运维大盘页面通过图表和地图,展示当前实例下设备状态统计数据。

    大盘数据
    数据 描述
    累计创建设备数 查看设备全生命周期(创建、激活、在线、活跃)的总数,以及环比增长或下降比率。

    您可单击各区域右上角帮助按钮帮助,查看具体说明。

    累计激活设备数
    累计在线设备数
    累计活跃设备数
    数据趋势 单击累计创建设备数累计激活设备数累计在线设备数累计活跃设备数区域,查看对应生命周期的设备总数变化趋势,及地区分布。

    您可选择从省份城市维度分别查看设备地区分布,单击地图右侧排行按钮排行,可查看历史累计活跃设备数省级(市级)排名前10的统计数据。

    地区分布
  4. 可选:如果当前账号未购买数据型实例,单击页面右上角的查看数据型实例优势,在页面右下方查看优势说明。
    您可单击立即开通,购买数据型实例。优势
  5. 可选:如果当前账号已购买数据型实例,单击页面右上角数据罗盘,进入当前账号下数据型实例的数据罗盘 > 全局总览页面,查看设备更多统计信息。
    有关数据罗盘的更多信息,请参见全局总览概览统计

查看旧版运维大盘

说明 目前,仅华东2(上海)地域的公共实例支持查看旧版运维大盘。
  1. 登录物联网平台控制台
  2. 实例概览页面,单击公共实例,然后在左侧导航栏选择监控运维 > 运维大盘
  3. 单击页面右上角旧版运维大盘,跳转到物联网平台设备运维大盘页面。

    物联网平台设备运维大盘通过地图和图标展示您的阿里云主账号下,物联网平台中所有设备的相关实时数据。

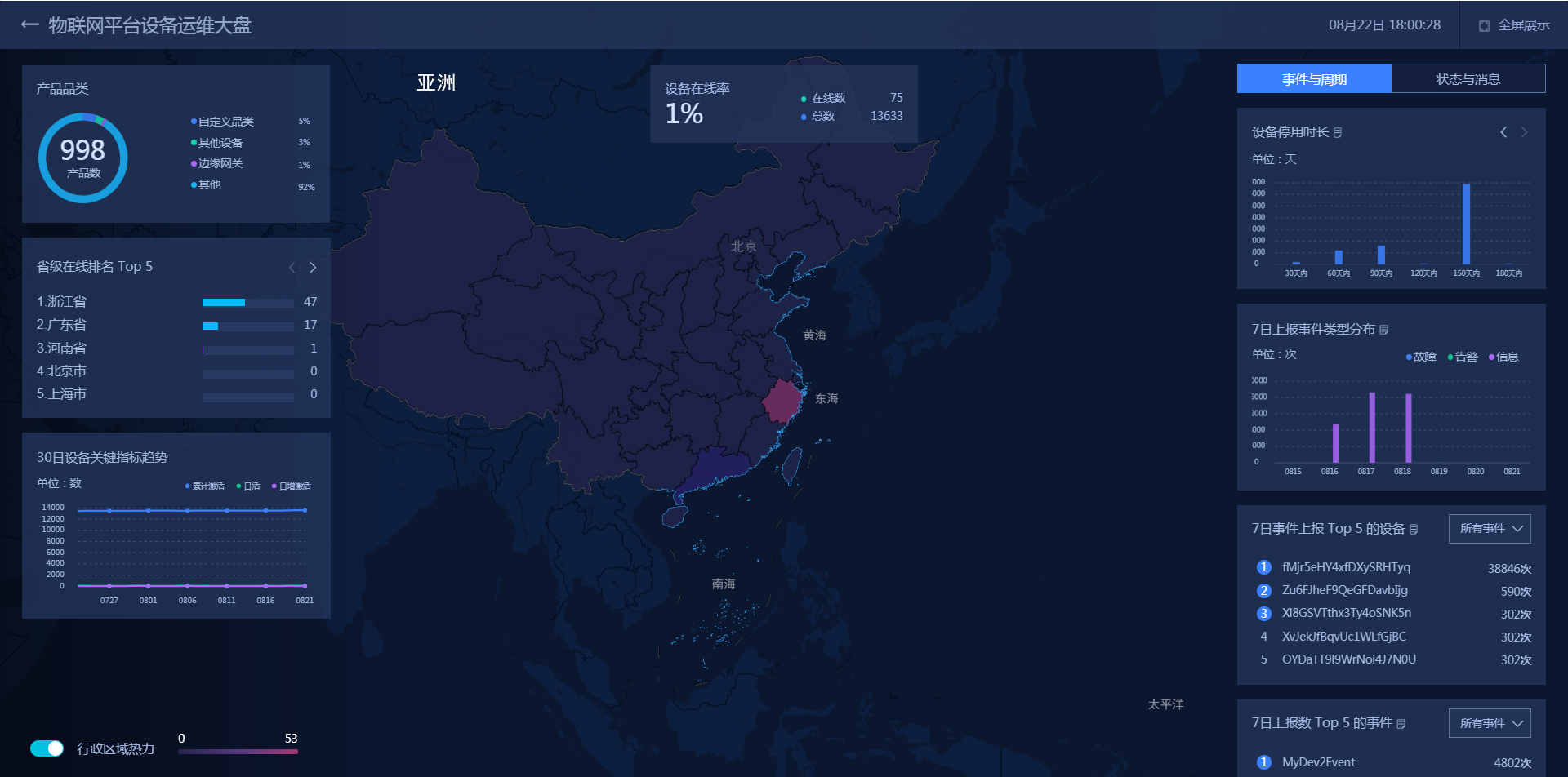

    数据大盘
    • 大盘左侧和上方显示物联网平台设备的各种数据统计。
      表 1. 数据说明
      数据 描述
      产品数 物联网平台中的所有产品数量。
      产品品类 所有产品的所属分类的种类数量。
      说明 请在产品详情页面查看所属分类
      省级、市级在线排名Top 5 显示在线设备数量Top 5的省、市。
      30日设备关键指标趋势 分别显示近30日内如下三种关键指标的数据,您可以观察数据的趋势。
      • 累计激活:当日已经激活过的设备总数量,与设备当前是否在线无关。
      • 日活:设备当日上线的次数,与当前是否在线无关。
      • 日增激活:当日新激活的设备数量。
      设备在线率 (当前在线设备数/物联网平台中的所有设备数)*100%
      说明 物联网平台中的所有设备数,是指已在物联网平台注册的所有设备数量,包括已激活设备和未激活设备。
    • 大盘右侧展示了设备的事件与周期、状态与消息。

      您可以单击相应模块名称右边的图标图标,跳转至SQL数据分析工作台页面,查看实现该模块功能的SQL任务模板。开发SQL任务,请参见SQL分析

      表 2. 数据说明
      数据 描述
      事件与周期
      设备停用、使用时长 从设备激活到当前时间,设备累计在线或离线天数在1~30(含)天内、30~60(含)天内、60~90(含)天内等的设备数量。

      该数据可用于管理您的设备生命周期。若设备在线时间过长,表示该设备上线已久,您可能需要更新或升级设备。若设备停用时间过长,表示可能不需要在此处布置设备或该设备电源异常, 您可以合理优化设备的使用。

      7日上报事件类型分布 显示近7天内,每天设备的故障、告警、信息上报量。
      7日事件上报Top 5 的设备 展示近7天内,上报事件最多的TOP 5设备。可选择显示如下五种事件的TOP 5设备:
      • 所有事件
      • 故障事件
      • 告警事件
      • 信息事件
      7日上报数 Top 5 的事件 显示近7天内,被上报最多的TOP 5事件类型。可选择显示所有事件、故障事件、告警事件、信息事件的类型。
      说明 事件类型的说明,请参见物模型中的事件(Event)相关解释。
      状态与消息
      设备日上下线次数Top 5 显示当日上线和下线次数最多的Top 5设备。
      说明 设备日上下线次=设备当日上线次数+设备当日下线次数
      设备日平均延迟Top 5 显示当日平均通信延迟时间最长的Top 5设备。
      说明 通信延迟时间表示从物联网平台发送与设备建立连接的消息时间,到物联网平台收到设备的ACK (Acknowledge character)确认字符的时间。

      设备的平均通信延迟时间=(与该设备的第一次通信延迟时间+第二次通信延迟时间+……+第n次通信延迟时间)/n次通信

      设备日消息量Top 5 当日订阅或发布消息最多的Top 5的Topic类。
      说明 Topic类详细说明,请参见什么是Topic
