您可以在专有网络内创建自定义路由表,并在自定义路由表中添加子网路由,然后将自定义路由表绑定交换机,来控制该交换机的流量,更灵活地进行网络管理。

前提条件

您已经创建了专有网络。详细信息,请参见创建专有网络

使用限制

添加子网路由到路由表,您必须了解以下限制:

  • 每个专有网络最多可以有10张路由表,包括系统路由表。
  • 每个交换机只能绑定一张路由表。
  • 自定义路由表不支持主备路由和负载路由。
  • 目前,除华北2(北京)、华南1(深圳)和华东1(杭州)地域外,其它地域均支持创建自定义路由表。

步骤一:创建自定义路由表

完成以下操作,创建自定义路由表。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 选择要创建的路由表的地域。
    说明 目前,除华北2(北京)、华南1(深圳)和华东1(杭州)外所有地域都已支持创建自定义路由表。
  4. 路由表页面,单击创建路由表
  5. 创建路由表页面,根据以下信息配置路由表,然后单击确定
    配置 说明
    资源组 选择路由表所属的资源组。
    专有网络 选择路由表所属的专有网络。

    如果专有网络中含有以下ECS实例规格族中的任一实例,则不支持为该专有网络创建自定义路由表。

    ecs.c1、ecs.c2、ecs.c4、ecs.ce4、ecs.cm4、ecs.d1、ecs.e3、ecs.e4、ecs.ga1、ecs.gn4、ecs.gn5、ecs.i1、ecs.m1、ecs.m2、ecs.mn4、ecs.n1、ecs.n2、ecs.n4、ecs.s1、ecs.s2、ecs.s3、ecs.se1、ecs.sn1、ecs.sn2、ecs.t1、ecs.xn4

    如需创建自定义路由表,请升级不支持VPC高级功能的ECS实例的规格或释放不支持VPC高级功能的ECS实例。
    说明 如果您的VPC中含有ECS实例规格族限制中的任一实例,且您已经创建了自定义路由表,为了保证正常使用自定义路由表功能,请升级ECS实例规格或释放ECS实例。详细信息,请参见VPC高级功能概述
    名称 输入路由表的名称。

    名称长度为2~128个字符,以英文字母或中文开头,可包含数字、下划线(_)和短横线(-)。

    描述 输入路由表的描述。

    描述长度为2~256个字符,不能以http://https://开头。

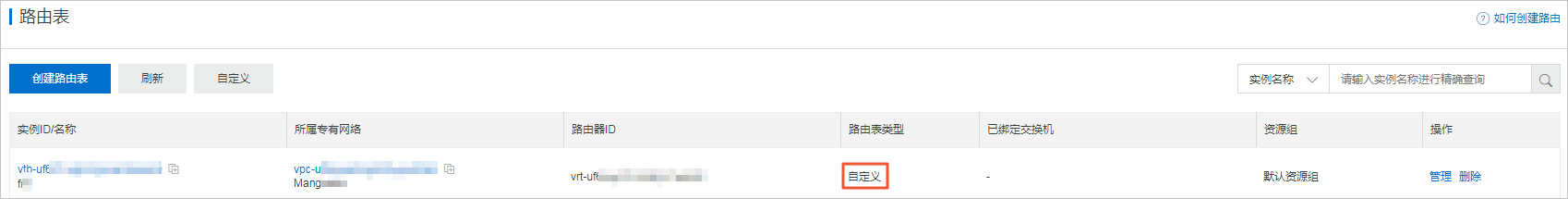

    创建路由表后,您可以在路由表页面查看路由表类型自定义的路由表。自定义路由表系统会在自定义路由表中自动添加如下系统路由:
    • 以100.64.0.0/10为目标网段的路由条目,用于VPC内的云产品通信。
    • 以路由表所属VPC内的交换机网段为目标网段的路由条目,用于交换机内的云产品通信。
    例如您的专有网络网段为192.168.0.0/16,该专有网络下已经创建了两个网段分别为192.168.1.0/24和192.168.0.0/24的交换机,则您在该专有网络创建的自定义路由表中会有如下三条系统路由。
    目标网段 下一跳 类型
    100.64.0.0/10 - 系统路由
    192.168.1.0/24 - 系统路由
    192.168.0.0/24 - 系统路由

步骤二:添加子网路由

完成以下操作,添加子网路由到路由表。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 选择路由表的所属地域。
  4. 路由表页面,找到目标路由表,然后单击操作列下的管理
  5. 路由表基本信息区域,单击路由条目列表页签,然后单击添加路由条目
  6. 添加路由条目对话框,根据以下信息配置路由条目,然后单击确定
    配置 说明
    名称 输入路由条目的名称。

    名称长度为2~128个字符之间,以英文字母或中文开头,可包含数字、短横线(-)和下划线(_)。

    目标网段 输入要转发到的目标网段。
    下一跳类型 选择下一跳类型:
    • ECS实例:将目的地址在目标网段范围内的流量路由至选择的ECS实例。

      适用于将指定网络访问路由至ECS实例进行流量统一转发和管理的场景,例如将一台ECS实例配置为公网网关管理其他ECS实例访问公网。

    • 高可用虚拟IP:将目的地址在目标网段范围内的流量路由至选择的高可用虚拟IP实例。
    • VPN网关:将目的地址在目标网段范围内的流量路由至选择的VPN网关。
    • NAT网关:将目的地址在目标网段范围内的流量路由至选择的NAT网关。
    • 辅助弹性网卡:将目的地址在目标网段范围内的流量路由至选择的辅助弹性网卡。
    资源组 选择下一跳所属的资源组。
    ECS实例/高可用虚拟IP/VPN网关/NAT网关/辅助弹性网卡 选择下一跳实例。

步骤三:绑定交换机

您可以将创建的路由表绑定到交换机上,控制该交换机(子网)的路由。一个交换机只能关联一张路由表包括系统路由表。 完成以下操作,将创建的自定义路由表绑定到一个交换机上。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,单击路由表
  3. 选择路由表的所属地域。
  4. 路由表页面,找到目标路由表,然后单击操作列下的管理
  5. 路由表基本信息区域,单击已绑定交换机页签,然后单击绑定交换机
  6. 绑定交换机页面,选择要绑定的交换机,然后单击确定
