呼吸气泡层是基础平面地图的子组件,支持独立的样式、数据和交互配置,包括呼吸气泡的大小、动画效果、气泡类型以及经纬度等,能够以呼吸气泡的形式表现地理位置上的点数据信息。本文介绍呼吸气泡层各配置项的含义。

注意 当前为v1.x版本的呼吸气泡层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见呼吸气泡层(v2.x版本)
单击子组件管理下方的呼吸气泡层,进入配置面板配置呼吸气泡层的样式和数据。
说明 如果子组件管理中没有呼吸气泡层,说明您还未添加呼吸气泡层子组件,请参见地图容器(v1.x版本)进行添加。

配置

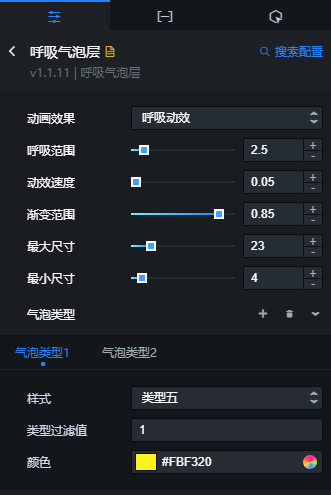

呼吸气泡层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 动画效果:设置呼吸气泡层的动画效果,包括呼吸动效渐隐渐现
  • 呼吸范围:呼吸气泡层从小到大的渐变范围,仅当动画效果呼吸动效时,此选项才生效。
  • 动效速度:呼吸气泡层的动效速度。
  • 渐变范围:呼吸气泡层的从隐到显的渐变范围。
  • 最大尺寸:数据源的value值最大时对应的气泡的尺寸。
  • 最小尺寸:数据源的value值最小时对应的气泡的尺寸。
  • 气泡类型:单击右侧的加号图标垃圾桶图标图标,增加或删除一个气泡类型。 单击横排列图标竖排列图标图标配置多个气泡类型的排列样式。
    • 样式:气泡样式,DataV提供七种类型供您选择。
    • 类型过滤值:所选类型的气泡对应的value值,与数据源中的type字段配合使用,设置同一类型的气泡样式。
      图 1. 呼吸气泡层类型过滤值配置项
      呼吸气泡层类型过滤值配置项
      图 2. 呼吸气泡层数据面板
      呼吸气泡层数据面板
    • 颜色:数据面板中与类型过滤值相同的type值所对应气泡的颜色,请参见颜色选择器说明进行修改。

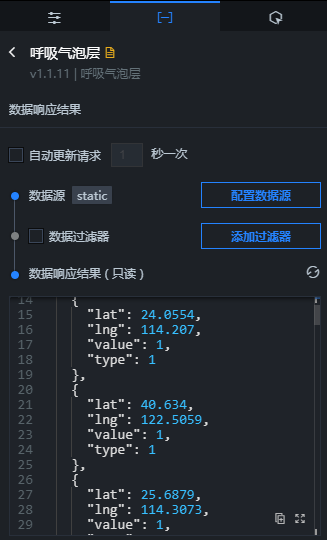

数据

呼吸气泡层数据面板

单击此处下载上图中的示例JSON代码。

表 1. 字段说明
字段 说明
lng 气泡的经度。
lat 气泡的纬度。
value 气泡的值,与配置面板中的最大尺寸最小尺寸配合使用,来设置气泡的大小。
type 气泡类型,与配置面板中的类型过滤值配合使用,来设置某种类型的气泡样式。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中呼吸气泡层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。

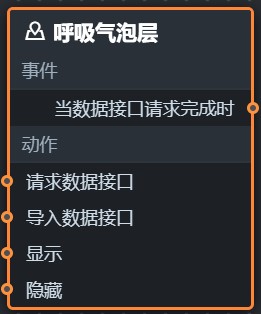

  3. 在蓝图编辑器配置页面,单击导入节点栏内的呼吸气泡层组件,在画布中可以看到如下图所示的呼吸气泡层的蓝图编辑器配置参数。呼吸气泡层蓝图编辑器参数
    • 事件

      当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如呼吸气泡层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
